Erfassen von Signalen
Da die Dekodierung das MSB zuerst anzeigt, kehrt das Oszilloskop die Reihenfolge der Bits um und zeigt 0110 1000 an.
Wenn die Busanzeige auf Hexadezimalformat eingestellt ist, wird der Wert als 68 angezeigt. Wenn die Busanzeige auf
ASCII-Format festgelegt ist, wird der Wert als „h" angezeigt.
Einrichten digitaler Kanäle
Richten Sie mithilfe der Tasten und Drehknöpfe auf dem Bedienfeld Ihr Gerät so ein, dass die Signale mit digitalen
Kanälen erfasst werden.

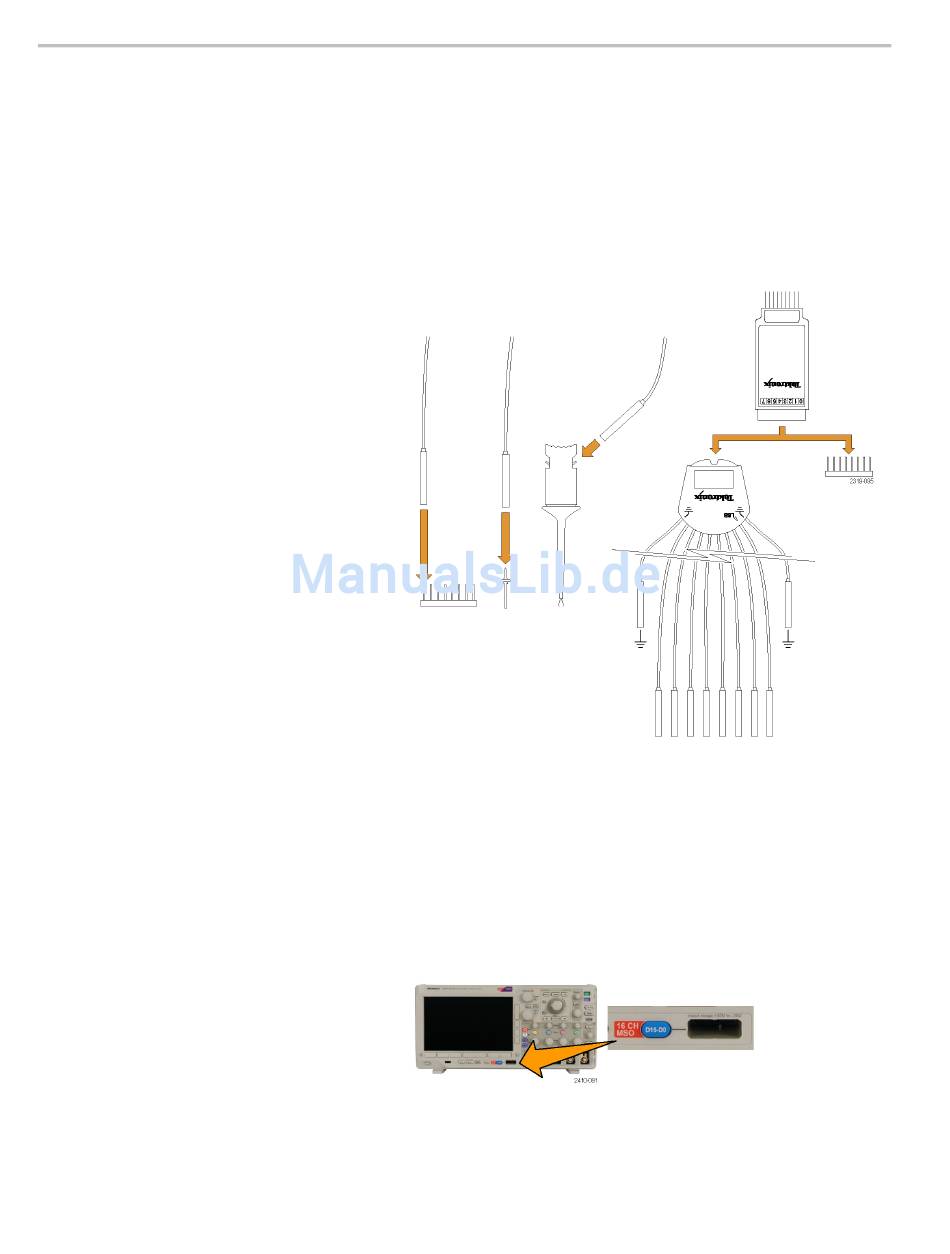

1. Verbinden Sie den 16-Kanal-
Logiktastkopf P6316 mit der
Eingangssignalquelle.
2. Verbinden Sie den oder die Erdungsleiter mit
der Schaltkreiserdung.
Sie können einen oder zwei gemeinsame
Erdungsleiter für jede Gruppe von 8 Kanälen
(Drähte) anschließen.
3. Verbinden Sie ggf. einen geeigneten
Grabber für jeden Tastkopf mit der
Tastkopfspitze.
4. Verbinden Sie jeden Kanal mit dem
gewünschten Schaltkreistestpunkt.
5. Drücken Sie auf dem Bedienfeld D15-D0,
um das Menü anzuzeigen.
70
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
