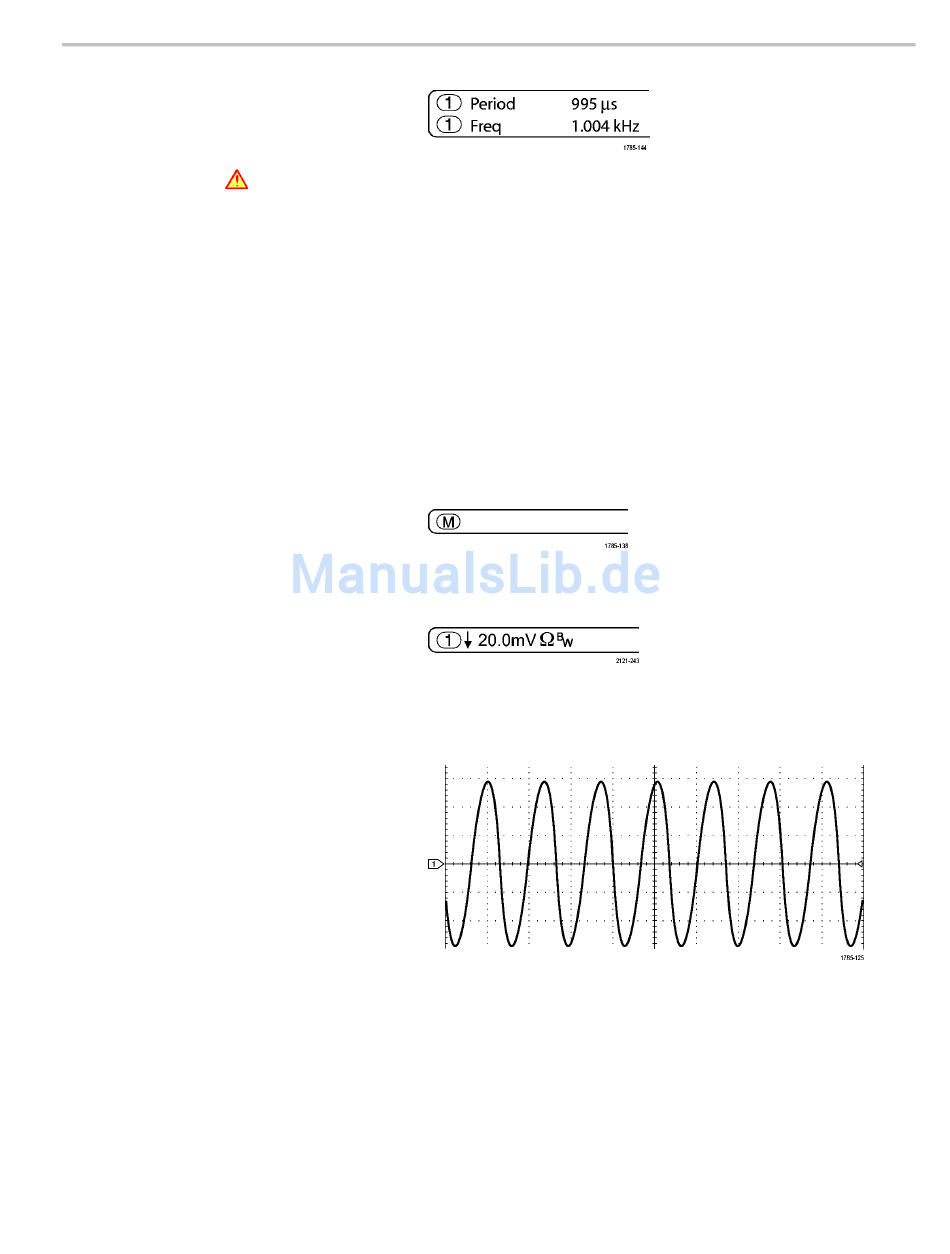

12. Messwertanzeigen geben die
ausgewählten Messungen an. Es
können bis zu vier Messwerte
gleichzeitig angezeigt werden.
Ein Symbol
der erwarteten nummerischen
Messung ausgegeben, wenn eine
Signalamplitudenbegrenzung vorliegt.
Ein Teil des Signals befindet sich
außerhalb der Reichweite des
Digitizers. Die Reichweite des Digitizers
erstreckt sich von einem Bereich
oberhalb des Bildschirms bis zu einem
Bereich unterhalb des Bildschirms.
Um eine eigene nummerische
Messung zu erhalten, drehen Sie so
lange an den vertikalen Skala- und
Positionsdrehknöpfen, bis sich das
gesamte Signal innerhalb der Reichweite
des Digitizers befindet.
13. Die zusätzlichen Signal-
Messwertanzeigen geben die vertikalen
und horizontalen Skalenfaktoren der
mathematischen Signale bzw. der
Referenzsignale an.
14. Die Kanalanzeige gibt den Skalenfaktor
(pro Skalenteil), die Kopplung, den
Invertierungs- und den Bandbreitenstatus
des Kanals an. Die Einstellung erfolgt
mit dem Drehknopf Vertikal Skala und
den Kanalmenüs 1, 2, 3 oder 4.
15. Bei analogen Kanälen zeigt die
Markierung für die Grundlinie des
Signals den Null-Volt-Pegel von Signalen
an (wobei die Offset-Wirkung ignoriert
wird). Die Farben des Symbols
entsprechen den Farben des Signals.
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
wird anstatt
Kennenlernen des Gerätes
