Auswählen eines Triggertyps

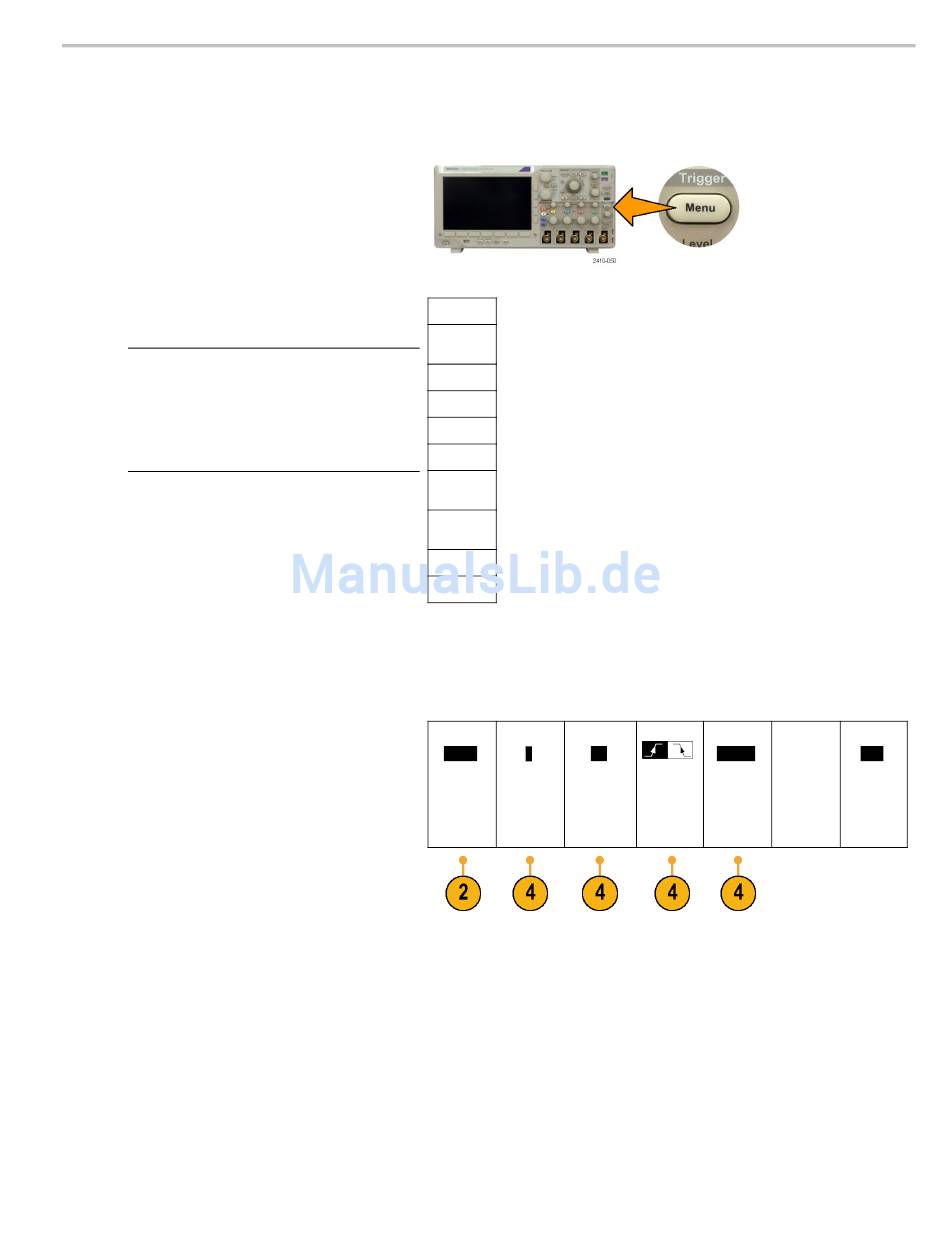

So wählen Sie einen Trigger aus:
1. Drücken Sie Menu im Trigger-Menübereich.
2. Drücken Sie Typ, um das Menü Triggertyp
auf dem seitlichen Rahmen anzuzeigen.
Der Bustrigger der Serie MSO3000
HINWEIS.
funktioniert bei parallelen Bussen sogar
ohne Anwendungsmodul. Zur Verwendung
des Bustriggers bei anderen Bussen ist das
Anwendungsmodul DPO3AUDIO, DPO3AUTO,
DPO3EMBD oder DPO3COMP erforderlich.
3. Wählen Sie durch Drehen des
Mehrzweck-Drehknopfs a den gewünschten
Triggertyp aus.
4. Richten Sie den Trigger mithilfe der
im unteren Menü für den Triggertyp
angezeigten Bedienelemente ein. Die
Bedienelemente zum Einstellen des
Triggers sind für die einzelnen Triggertypen
unterschiedlich.
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
Triggertyp
Folge (B
Trigger)
Impuls
Timeout
Runt
Logik
Setup &
Hold
Anst-
/Abf.zt
Video
Bus
Typ Kopplung
Quelle
Flanke 1 DC
Triggereinstellung
Flanke Pegel
100 mV
Modus
Auto
& Holdoff
