Mehrzweck-Drehknöpfe a und b. Legen Sie für die Adresse „(X) Beliebig" fest, wenn die Adresse maskiert werden soll.
Die Daten werden ohne ein Rollfenster beginnend mit dem ersten Byte auf Übereinstimmung geprüft.
Für CAN erfolgt die Triggerung, wenn die Daten des vom Benutzer ausgewählten Eingangs vom ersten Byte an mit den
Daten und dem Qualifikator des Signals übereinstimmen. Legen Sie die Anzahl der Bytes fest, die mit der Anzahl der
relevanten Bytes übereinstimmen soll. Führen Sie die folgenden Operationen mit Hilfe des Datenqualifikators durch:
=, !=, <, >, >= und <=. Bei der Triggerung auf Kennung und Daten wird immer eine Übereinstimmung zwischen der
Kennung und den Daten hergestellt, die vom Benutzer ausgewählt wurden, wobei die Daten beim ersten Byte beginnen.
Es wird kein Rollfenster verwendet.
Datenabgleich für RS-232-Bustrigger
Sie können auf einem bestimmten Datenwert für RS-232-Bytes triggern. Wenn Sie ein Paketende-Zeichen für
die RS-232-Busdekodierung definiert haben, können Sie dasselbe Paketende-Zeichen als Datenwert für den
Triggerdatenabgleich verwenden. Hierfür wählen Sie unter „Triggern auf" als Option „Senden Paketende" oder „Empfangen
Paketende" aus.
Abgleich von Parallelbus-Triggerdaten
Eine optimale Leistung des Parallelbustriggers wird erzielt, wenn jeweils entweder nur analoge oder nur digitale Kanäle
(nur bei Serie MSO2000B) verwendet werden.

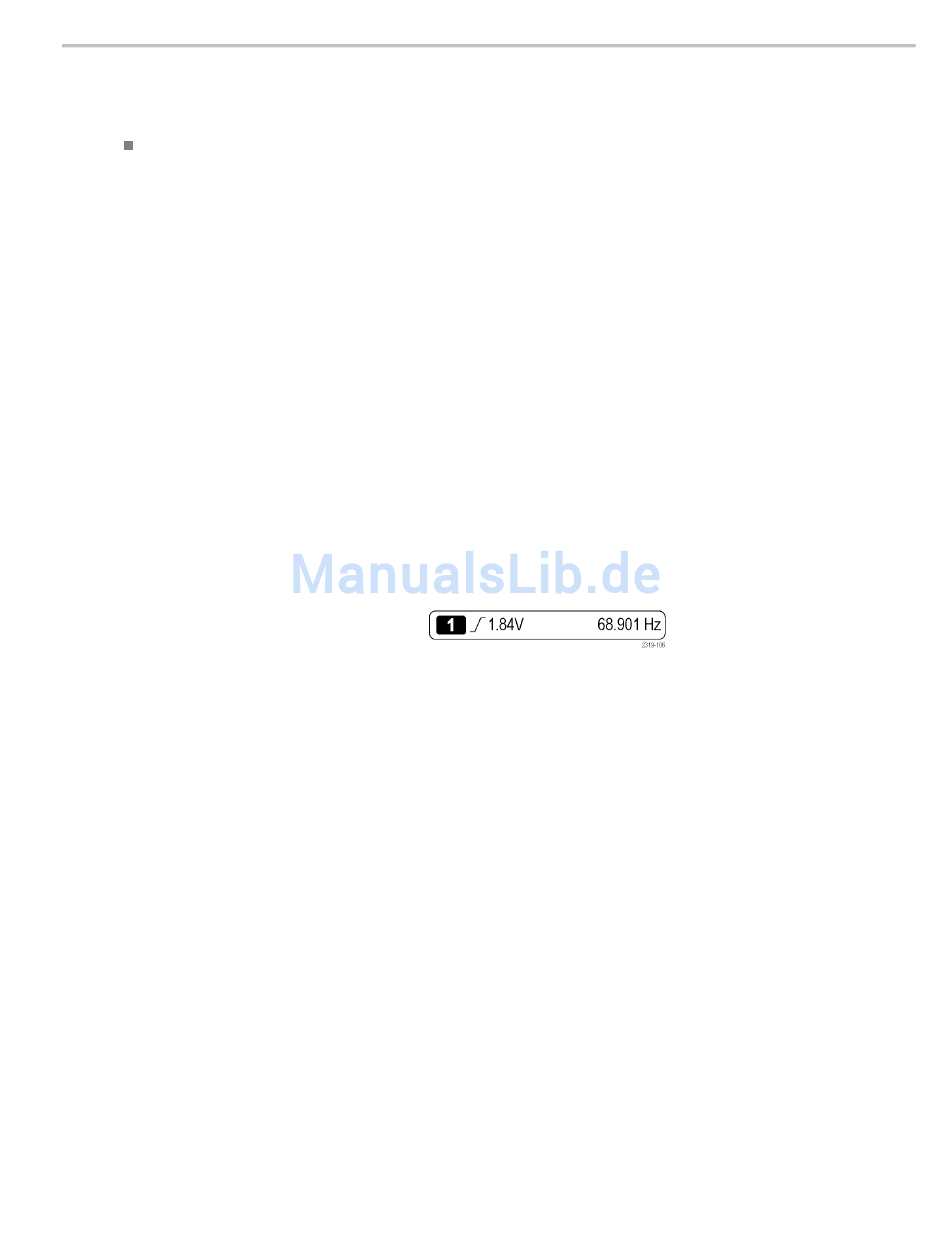

Überprüfen der Triggereinstellungen
Um die Einstellungen einiger
Schlüssel-Triggerparameter schnell
zu bestimmen, überprüfen Sie die
Triggeranzeige unten in der Anzeige.
Die Anzeigen sind für Flanken- und
Komfort-Trigger unterschiedlich.
1. Triggerquelle = Kanal 1.
2. Triggerflanke = ansteigend.
3. Triggerpegel = 1,84 V.
4. 6-stellige Triggerfrequenz-Anzeige =
68,901 Hz.
Benutzerhandbuch für Oszilloskope der Serien MSO2000B und DPO2000B
Anzeige für Flankentrigger
Triggereinstellung
79
