F)-Interne Fehler des Diagnosemoduls.
Wie jedes Gerät, das mit einem internen Speicher und einem Programm arbeitet, erzeugt auch das Diagnosemodul Anomalien-Codes.
Zwei Arten von Codes werden verwendet:
- Fehlercodes bezüglich des Verfahrens der Adressensuche: address claim procedure errors
- Fehlercodes in Zusammenhang mit dem Dialog-Bus: Run Time Bus Errors.

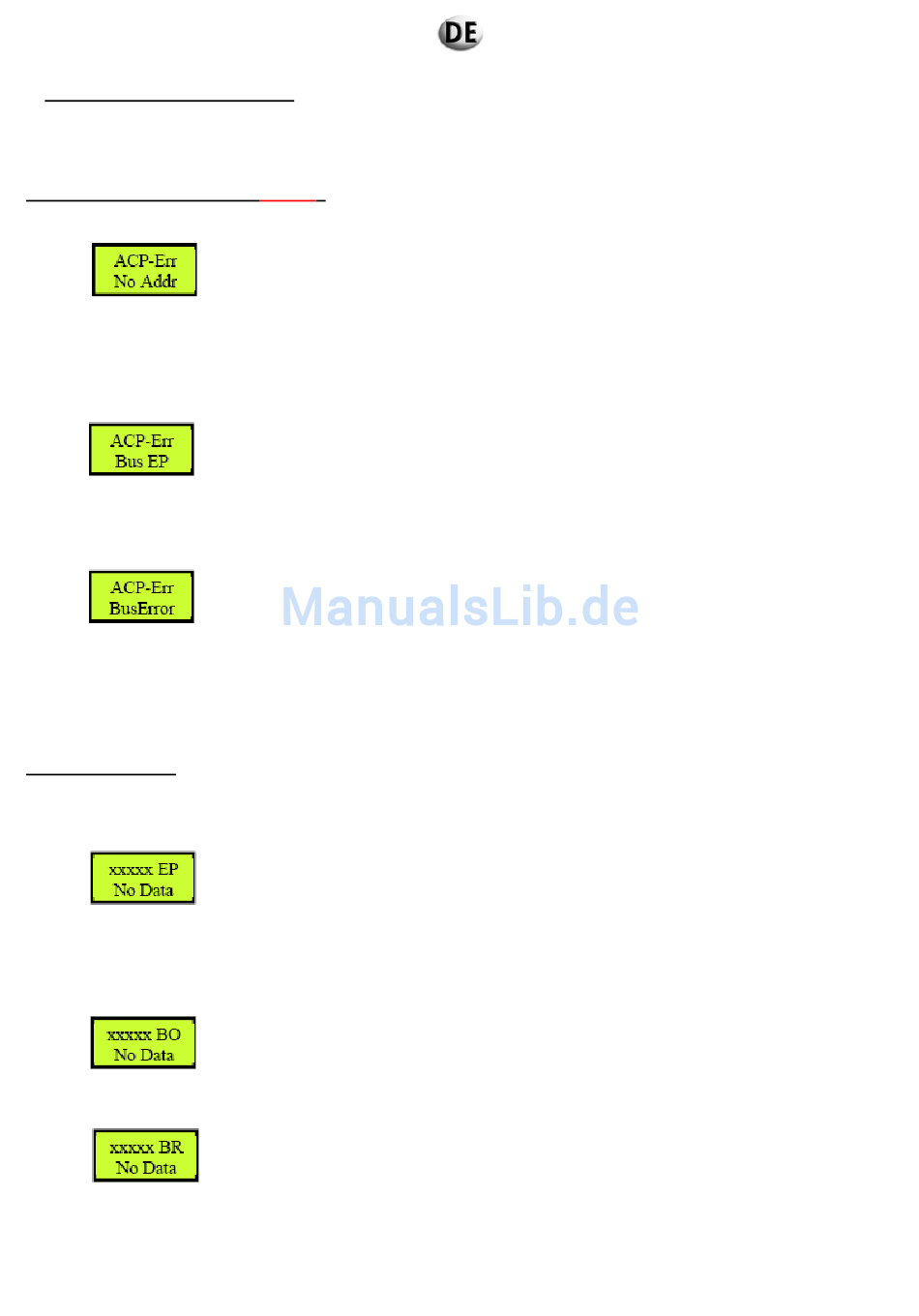

Address Claim Procedure Errors (ACP-Err):
Die nachfolgenden Störungs-Codes stehen in Verbindung mit dem Einschalten des Diagnosemoduls.
Fehlercode 1:
Bei Einschalten muss das Diagnosemodul beim Steuergerät die verwendeten Netzwerkadressen erfragen, damit es mit diesen
arbeiten kann; diese Displayseite wird angezeigt, wenn:
- eine Adresse nicht antwortet.
- das Diagnosemodul die Default-Adressen nicht findet.
- eine Adresse nicht im richtigen Register eingetragen ist.
Fehlercode 2:
Bus Error Passive: Dieser Code wird angezeigt, wenn:
- das Diagnosemodul das Steuergerät nicht erkennt: in diesem Fall ist der CAN-Bus offen.
- die Anschlüsse der Leitungen CAN_hi und CAN_lo des Dialog-Bus zwischen der Quelle (ECU) und dem Diagnosemodul vertauscht
sind.
Fehlercode 3:
Dieser Code ist das Ergebnis von folgenden Problemen:
- Die Leitungen CAN_Hi oder CAN_lo oder beide sind an eine elektrische Masse oder eine externe Spannungsquelle angeschlossen.
- Die Datenübertragung erfolgt nicht in der Standarddialoggeschwindigkeit (baud rate).
Dieser Fehlertyp erfordert in der Regel einen Eingriff am Anschluss des CAN-Busses, folglich entweder am Motorkabelbaum oder an
der Verlängerung des Diagnosemoduls.
Run Time Bus Errors:
Die Störungscodes können nur aktiv sein, wenn das Diagnosemodul die Netzwerkadresse beim Einschalten gefunden hat; siehe
Address Claim Procedure Errors (ACP-err).
Fehlercode 1:
EP = Error Passive; diese Displayseite wird angezeigt, wenn das Diagnosemodul die Verbindung zum Motorsteuergerät verliert, wobei
zwei Ursachen möglich sind:
- ein Stecker am Bus-Anschluss hat sich gelöst.
- der CAN-Bus ist offen.
Fehlercode 2:
BO = Bus Off; in diesem Fall ist die Ursache identisch mit dem Fehlercode 3 aus ACP.
Fehlercode 3:
BR = Bus Reset; dieser Code ist dem Fehlercode 3 aus ACP sowie dessen Ursachen ähnlich. In diesem Fall erkennt das
Diagnosemodul Probleme mit dem CAN-Bus und versucht automatisch, die Verbindung zum Netzwerk wieder herzustellen.
