Rippenkeilriemen des Gebläses/Drehstromgenerators ersetzen (Motoren 4045, 6068 und
6090)
Gebläse­/Drehstromgenerratorriemen auflegen bei Motoren 4045
HINWEIS: Bei abgenommenem Riemen die
Riemenscheiben und Lager prüfen. Drehen
und auf Schwergängigkeit und ungewöhnliche
Geräusche achten. Wenn die Riemenscheiben bzw.
Lager ersetzt werden müssen, den John Deere
Händler oder den Vertriebshändler aufsuchen.
Siehe Riemen prüfen in Abschnitt 35, um festzustellen, ob
der Riemen ersetzt werden muss.
1. Die Riemen auf Risse, ausgefranste oder überdehnte
Stellen prüfen. Nach Bedarf ersetzen.
2. Bei Motoren mit automatischer Riemenspannvorrich­
tung die Spannung mit Hilfe eines Brecheisens und
eines Steckschlüssels am Spannarm lösen.
Bei Motoren mit manueller Riemenspannvorrichtung
die Sechskantschrauben des Drehstromgenerators
lösen.
3. Den Rippenkeilriemen von den Riemenscheiben
abnehmen und entsorgen.
4. Den neuen Riemen auflegen; dabei darauf
achten, dass der Riemen richtig in den Rillen aller
Riemenscheiben sitzt. Die gezeigte Riemenführung
für die jeweilige Ausführung beachten.
Wartung/Nach Bedarf

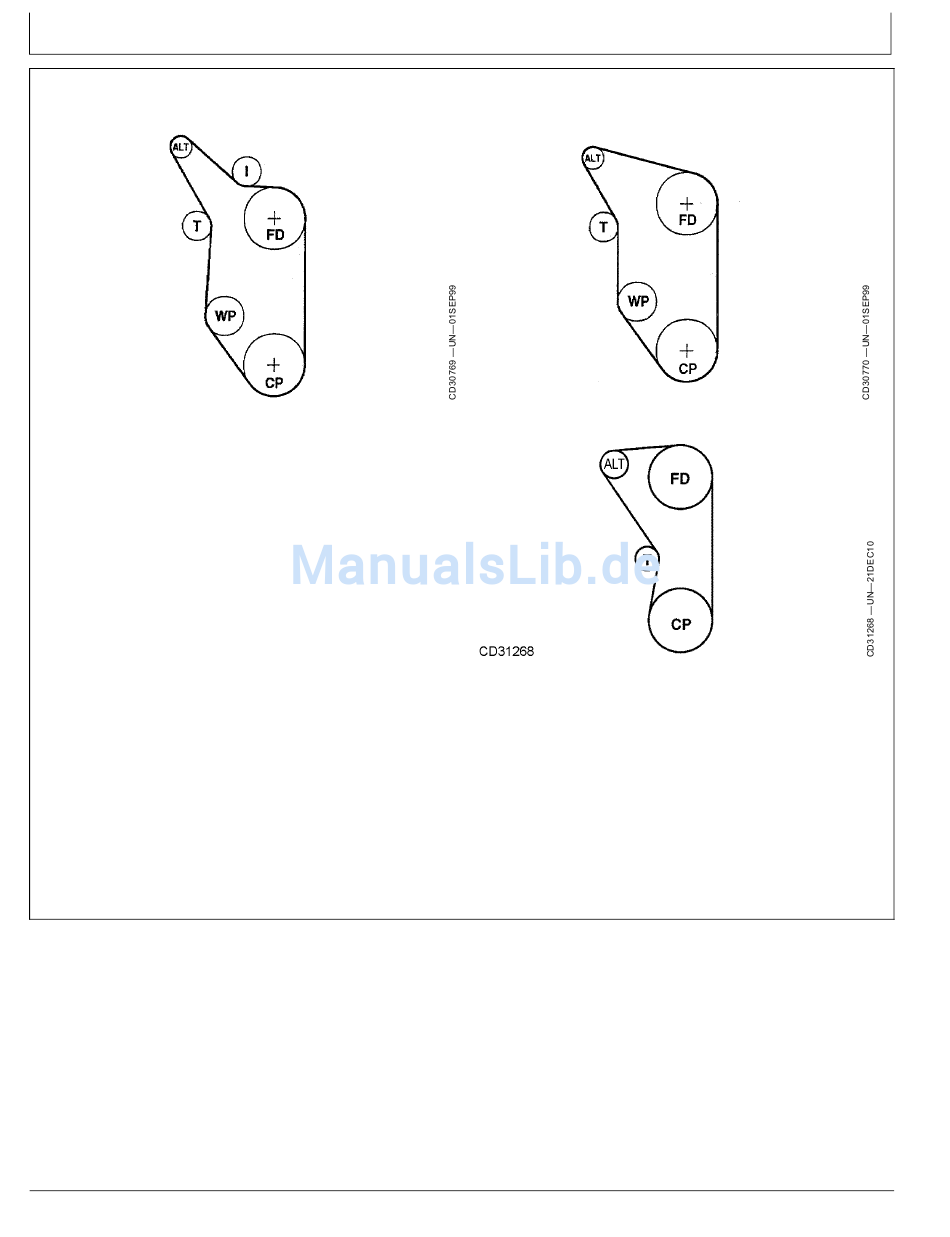

Gebläse­/Drehstromgenerratorriemen auflegen bei Motoren 6068
Gebläse­/Drehstromgenerratorriemen auflegen bei Motoren 6090
ALT— Drehstromgenerator
CP—Kurbelwellen­
Riemenscheibe
FD—Gebläseantrieb
5. Den Riemen spannen (Siehe Riemen prüfen in
Abschnitt 35).
6. Den Motor anlassen und die Ausrichtung des Riemens
prüfen.
45­5
203/305
I— Spannrolle
T— Spannvorrichtung
WP—Wasserpumpe
CD03523,00002D0 ­29­20DEC10­1/1
