4.2.2 Schutz von Personen und Ausrüstung

Erdungsprinzip

4.2.2.1.
Das Erdungsschema, bzw. SLT (Früher Schutzerdungssystem) der Elektroinstallation definiert die Lage des Neutralleiters des
Stromerzeugers und der Masseleitungen der lastseitigen Elektroinstallation im Verhältnis zu Erde.
Unsere Stromerzeuger sind auf das so genannte TT-System ausgelegt (oder auf die EDF-Applikation; nur für Frankreich gültig).

Anschlussprinzip TT

4.2.2.2.
Beim TT-Netz ist die automatische Unterbrechung der Stromversorgung durch eine Fehlerstrom-Schutzeinrichtung vor der Installation
zwingend erforderlich, um Personen zu schützen (zusätzlich zu den Schutzvorrichtungen mit maximal 30 mA an den
Steckdosenkreisen).
R
Neutralleiter geerdet Masse geerdet
T T
Erdung des Neutralleiters
Ausrüstung
Der Neutralleiter des Generators ist an die Erdung angeschlossen; die Massen der Verbraucher sind über eigene Anschlüsse geerdet.
R
R
Erdung der Massen

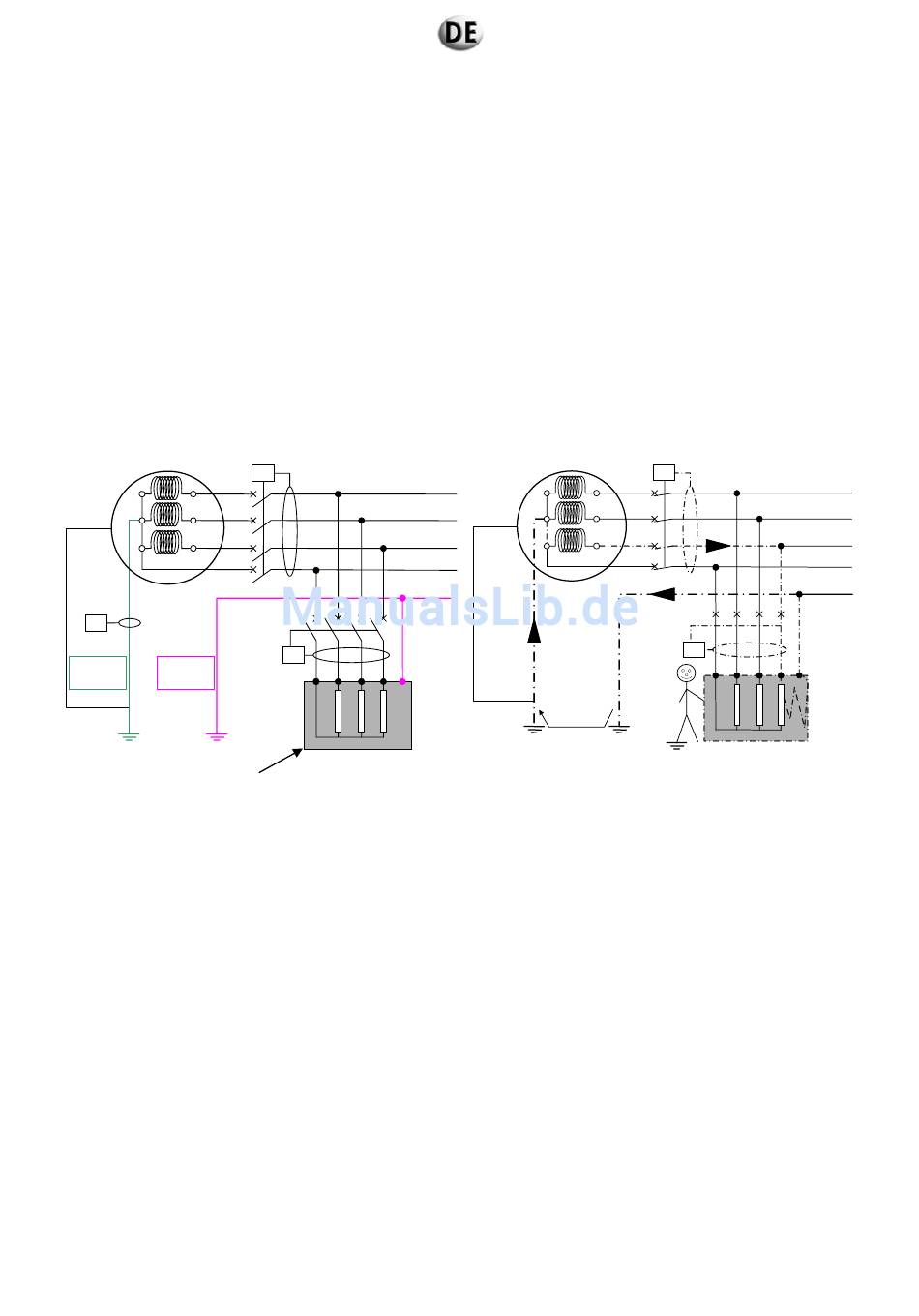

Abbildung 15 : TT-Schutzerdungssystem
