Fehlerstrom-Schutzschalter vom Typ B:
Anwendung:
Differenzialrelais für folgende Funktionen:
•
wie Typ A,
•
für sinusförmige Fehlerströme bis zu 1000 Hz,
•
für sinusförmige Fehlerströme, die über einen glatten Gleichstrom gelagert sind,
• für pulsierende Gleichströme, die über einen glatten Gleichstrom gelagert sind,
• für Fehlerströme aus Gleichrichterschaltungen, d. h.: - Dreiphasen-Gleichrichter mit einfachem Wechsel oder
Dreiphasen-Gleichrichterbrücke mit doppeltem Wechsel, Gleichrichterbrücke mit doppeltem Wechsel zwischen
Phasen, mit oder ohne Überwachung des Phasenwinkels, unabhängig von der Polarität.
Einstellung:

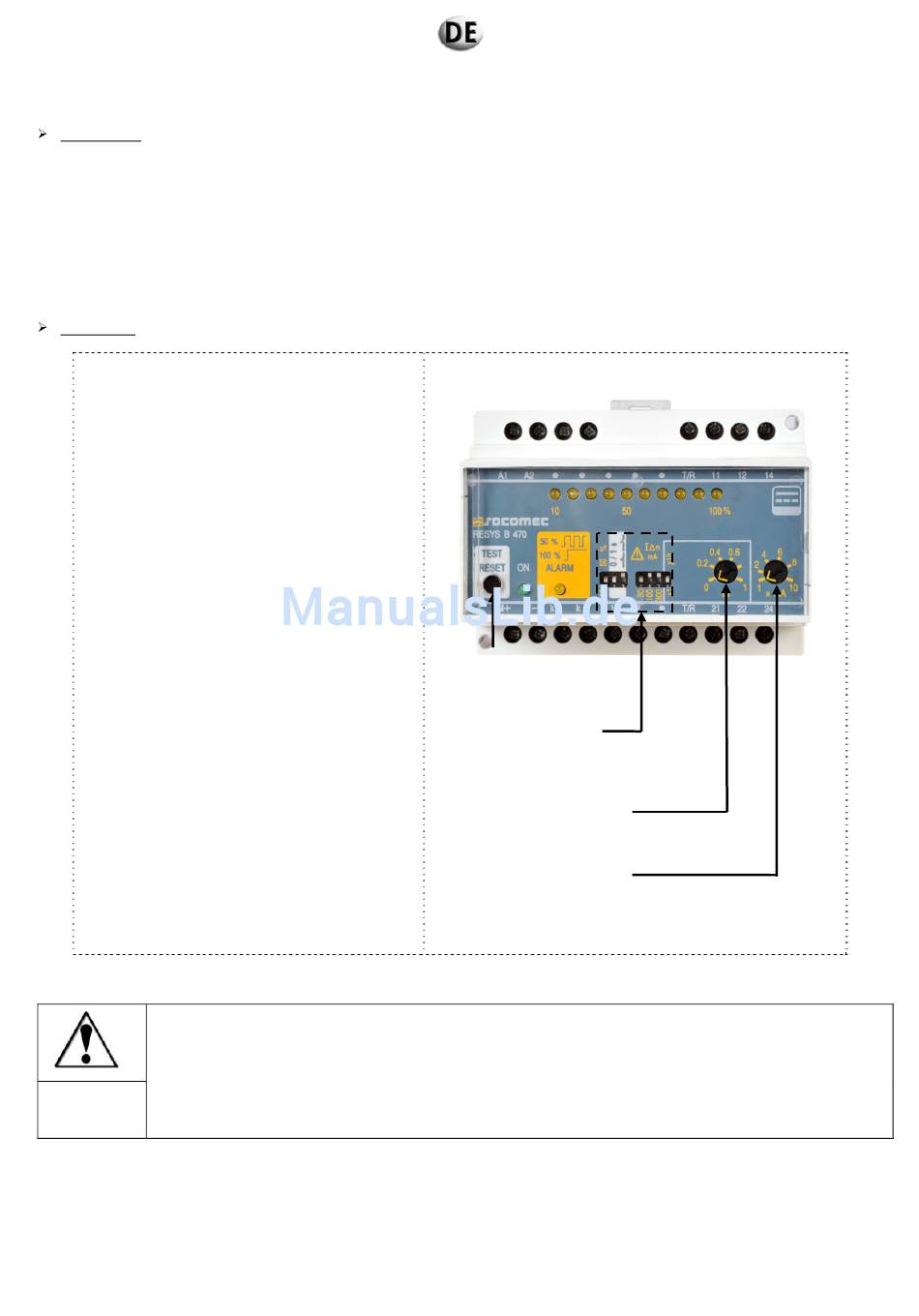

1. Den Auslösegrenzwert mit Hilfe eines
Schraubendrehers
Einstellpotentiometer (1) und die Mikro-
Schalter (4) auf 0,03 A (30 mA) einstellen.
2. Die Abschaltzeit
Schraubendreher
Einstellpotentiometer (2) und die Mikro-
Schalter
einstellen.
3. Die Fehlerstrom-Schutzeinrichtung
Hilfe des "Test"-Schalters des Relais
überprüfen.
Stromschlaggefahr.
Das Differenzialschutzrelais des Stromerzeugers ist werksseitig auf eine Empfindlichkeit von 0,03 A (30 mA) und
eine unverzögert Auslösung (0 s) eingestellt.
Jede Änderung an der Fehlerstrom-Schutzeinrichtung des Stromerzeugers kann lebensgefährlich sein. Der
Betreiber wird hierdurch in Haftung genommen und ein solcher Eingriff darf nur von qualifizierten und hierzu
berechtigten Fachleuten vorgenommen werden.
GEFAHR
Wurde die Einstellung verändert, so ist sie nach der Verwendung wieder auf den ursprünglichen Wert
zurückzustellen.
über
mit Hilfe eines
über
(4) auf 0s (unverzögert)
den
den
Test-Schalter
mit
(3)
Empfindlichkeit (4)
(weiß = Position der
Mikro-Schalter)
Einstellpotentiometer für
die Auslösezeit (2)
Einstellpotentiometer für den
Auslöse-Grenzwert (1)
