Fehlerstromsicherung installieren

4.2.2.3.
Zum Schutz von Personen vor Stromschlägen ist der Stromerzeuger beim TT-System mit einem Fehlerstrom-Schutzschalter
ausgestattet. Dieser besitzt je nach Option fest eingestellte oder einstellbare Ansprechwerte.
• Ist der FI-Schalter fest eingestellt und seine Empfindlichkeit beträgt 30 mA, so ist ausreichender Personenschutz gewährleistet.
•
Ist die Fehlerstrom-Schutzeinrichtung des Stromerzeugers nicht einstellbar und ist die Auslöseschwelle auf 300 mA eingestellt,
müssen Sie für jeden abgehenden Verbraucher-Stromkreis einen auf 30 mA eingestellten Differenzialschutzschalter installieren.
• Ist die (vorgeschaltete) Fehlerstrom-Schutzeinrichtung des Stromerzeugers einstellbar, muss diese stärker sein als die
nachgeschalteten Schutzeinrichtungen (der Verbrauchs-Stromkreise); hierdurch wird der Stromdurchgang innerhalb der intakten
Stromkreise bei einem Fehler innerhalb eines Verbrauchs-Stromkreises gewährleistet (bezüglich der Einstellung des FI-Schalters s.
unten).

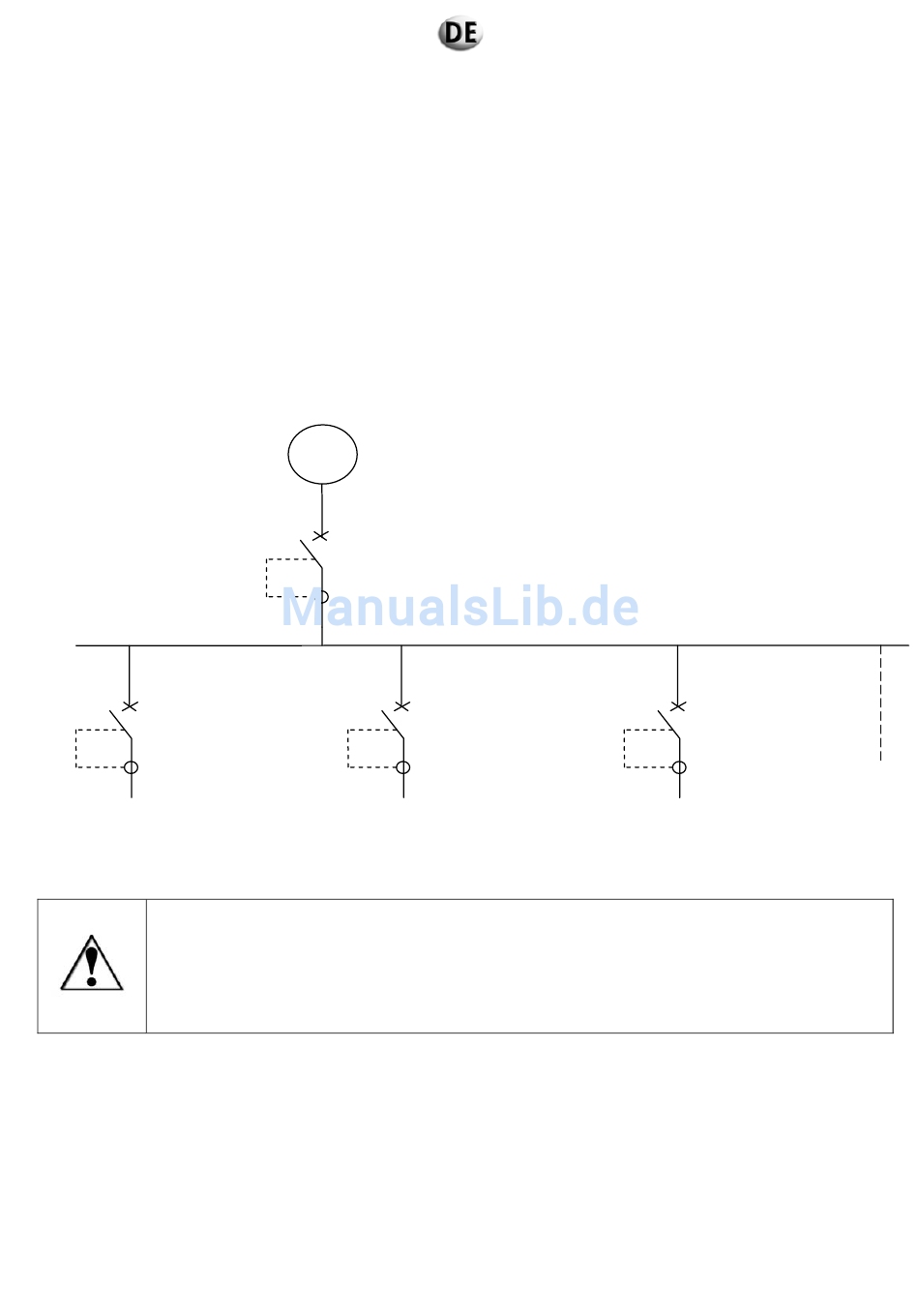

Beispiel:
0.03A
Fehlerstrom-
30 mA
Schutzeinrichtung
Verbrauchs-Stromkreis 1
Stromschlaggefahr.
Das Differenzialschutzrelais des Stromerzeugers ist werksseitig auf eine Empfindlichkeit von 0,03 A (30 mA) und
eine unverzögerte Auslösung (0 s) eingestellt.
Jede Änderung an der Fehlerstrom-Schutzeinrichtung des Stromerzeugers kann lebensgefährlich sein. Der
Betreiber wird hierdurch in Haftung genommen und ein solcher Eingriff darf nur von qualifizierten und hierzu
berechtigten Fachleuten vorgenommen werden.
Wurde die Einstellung verändert, so ist sie nach der Verwendung wieder auf den ursprünglichen Wert
zurückzusetzen.
Stromerzeuger
0,3A Fehlerstrom-
(300mA)
Schutzeinrichtung
Stromerzeugers
0.03A
30 mA
des
0.03A
Fehlerstrom-
30 mA
Schutzeinrichtung
Verbrauchs-Stromkreis 2
40/305
Fehlerstrom-
Schutzeinrichtung
Verbrauchs-Stromkreis 3
