Allgemeine Hinweise zur Störungssuche
Bei elektronisch gesteuerten Motoren kann die
Störungssuche schwierig sein. Dabei muss zuerst die
Art der Störung identifiziert werden (mechanische oder
elektrische Störung).
Ein Kabelplan für den Motor ist in diesem Abschnitt
enthalten, der zur Identifizierung der elektrischen
Komponenten dient (Motorsteuereinheit, Sensoren,
Steckverbinder usw.).
Weiter unten in diesem Abschnitt befindet sich eine Liste
mit möglichen Motorproblemen und Diagnosecodes sowie
deren Ursache und Behebung. Dies sind allgemeine
Hinweise zur Störungssuche. Siehe auch die Unterlagen
zum Generator für vollständige Informationen zur
jeweiligen Anwendung.
Ein zuverlässiges Programm zur Störungssuche bei
Motorproblemen sollte folgende Kenntnisse und Verfahren
beinhalten:
•
Kenntnis des Motors und aller zugehörigen Systeme.
•
Gründliche Untersuchung des Problems.
•
Symptome mit den eigenen Kenntnissen über den
Motor und die Systeme in Beziehung setzen.
Diagnosecodes mit der Diagnoseanzeige aufrufen
HINWEIS: Die unten beschriebene Methode gilt
für Anwendungen, bei denen die gezeigte
Diagnoseanzeige (Sonderausrüstung) vorhanden
ist (weitere Informationen sind in den Unterlagen
zum Generator zu finden).
1. Sicherstellen, dass alle mechanischen und sonstigen
Systeme des Motors, die nicht mit dem elektronischen
Steuersystem im Zusammenhang stehen, einwandfrei
arbeiten. Siehe Störungssuche am Motor.

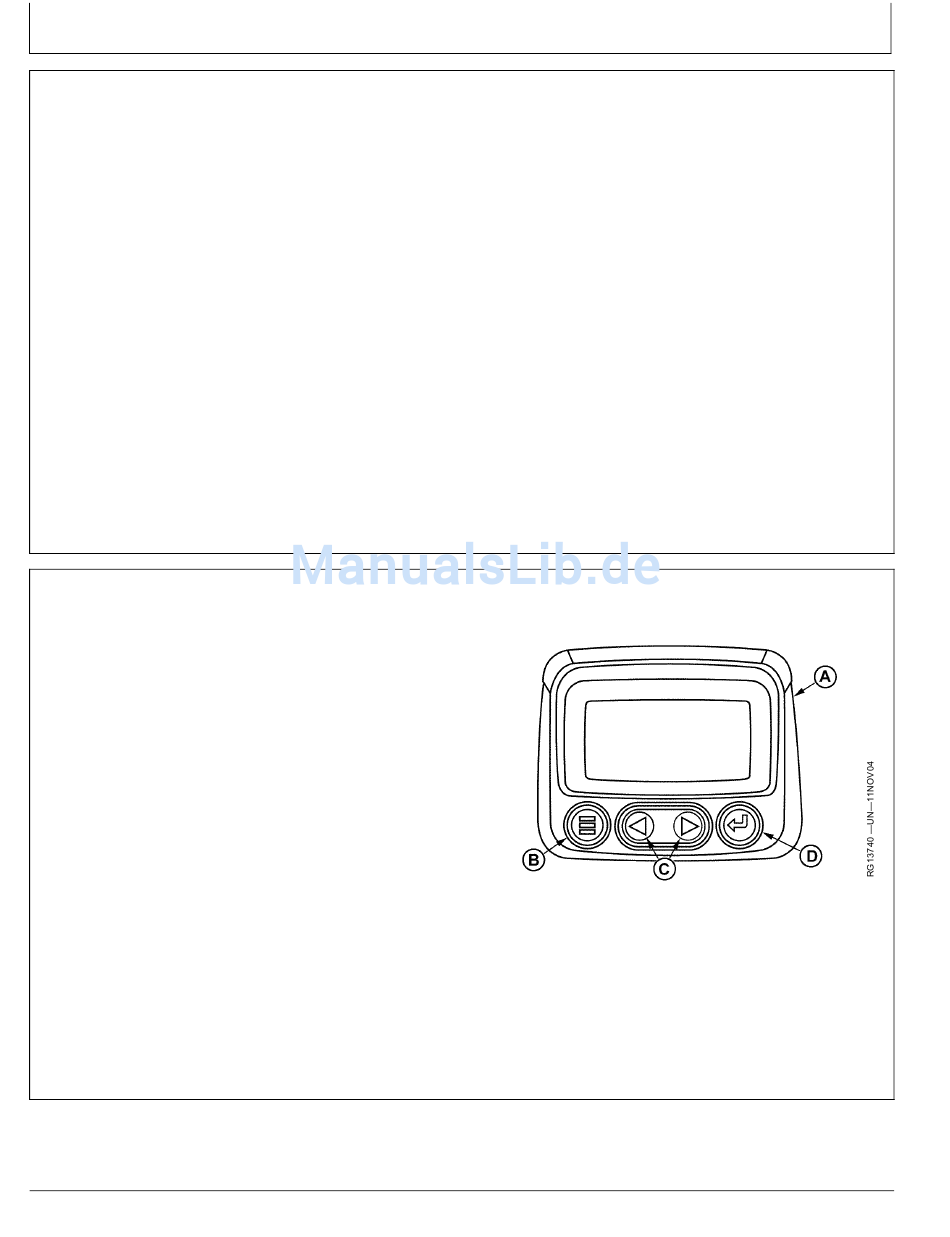

HINWEIS: Die Diagnoseanzeige (A) verfügt über eine
Menütaste (B) für den Zugriff auf verschiedene
Motorfunktionen, zwei Pfeiltasten (C), mit denen
die Liste der Motorkenndaten durchgeblättert
und die Menüliste angezeigt werden kann, sowie
eine Eingabetaste (D), um die hervorgehobenen
Elemente auszuwählen.
2. Die auf dem LCD­Display der Diagnoseanzeige (A)
angezeigten Diagnosecodes ablesen und notieren.
Für das Verfahren zum Aufrufen der Diagnosecodes
siehe Motorinformationen mit der Diagnoseanzeige
aufrufen weiter oben in diesem Handbuch.
3. Siehe Liste der Diagnosecodes, um die vorhandenen
Diagnosecodes auszuwerten.
Störungssuche
•
Beginn der Problemdiagnose bei den einfachsten
Punkten.
•
Erneute Prüfung, bevor mit dem Zerlegen begonnen
wird.
•
Feststellung der Ursache und gründliche Reparatur.
•
Nach der Durchführung von Reparaturen den Motor
unter normalen Betriebsbedingungen betreiben, um
sicherzustellen, dass das Problem und die Ursache
behoben wurden.
HINWEIS: Motoren 4045, 6068 und 6090 verfügen über
elektronische Steuersysteme, die Diagnosecodes
auslösen können, um Störungen zu melden
(siehe Anzeige von Diagnosecodes).
1. Wenn Diagnosecodes vorhanden sind, die
empfohlenen Abhilfemaßnahmen durchführen.
2. Wenn die Motorstörung dadurch nicht behoben
wird, die Vertragswerkstatt zu Rate ziehen.
3. Wenn Motorstörungen auftreten, jedoch
keine Diagnosecodes angezeigt werden,
siehe Störungssuche am Motor für
Probleme und Lösungen.
A—Diagnoseanzeige
B—Menütaste
4. Den/die Diagnosecode(s) dem Vertragshändler
oder dem Motorvertriebshändler mitteilen, damit
die notwendigen Reparaturen durchgeführt werden
können.
50­1
207/305
Diagnosecodeanzeige an der Armaturenwand
C—Pfeiltasten
D—Eingabetaste
