Fehlerstromsicherung des Stromerzeugers einstellen

4.2.2.4.
Die Einstellung der Fehlerstrom-Schutzeinrichtung erfolgt mit Hilfe eines Differenzialrelais, das in der Nähe der Schaltanlage
angebracht ist (je nach Stromerzeuger vom Typ A / AC oder B). Zwei Parameter sind in Bezug auf die nachgeschaltete Einrichtung
(Endstromkreis) einzustellen:
- Der Auslösewert: Das Differenzialrelais des Stromerzeugers muss eine drei mal höhere Empfindlichkeit als die
Schutzeinrichtung des Endstromkreises besitzen.
- Die Reaktionszeit: Die Abschaltzeit des Differenzialrelais des Stromerzeugers muss größer sein als die des Endstromkreises.
- Fehlerstrom-Schutzschalter vom Typ A / AC :
Anwendung:
Differenzialrelais für folgende Funktionen:
• für Fehlerströme bei sinusförmigen Wechselspannungen,
• für pulsierende Gleichfehlerströme,
•
für pulsierende Gleichfehlerströme mit einer Gleichstromkomponente von 0,006 A, mit oder ohne von der Polarität
unabhängigen Überwachung des Phasenwinkels.
Einstellung:
1. Den Potentiometer
Grenzwert
Schraubendrehers auf 0,03 A (30 mA)
einstellen.
2. Den Potentiometer
Abschaltgeschwindigkeit (2) mit Hilfe eines
Schraubendrehers
einstellen.
3. Die Fehlerstrom-Schutzeinrichtung mit Hilfe
des "Test"-Schalters
überprüfen.
für den Auslöse-
(1) mit Hilfe eines
für
auf 0s (unverzögert)
des Relais
die
(3)
41/305

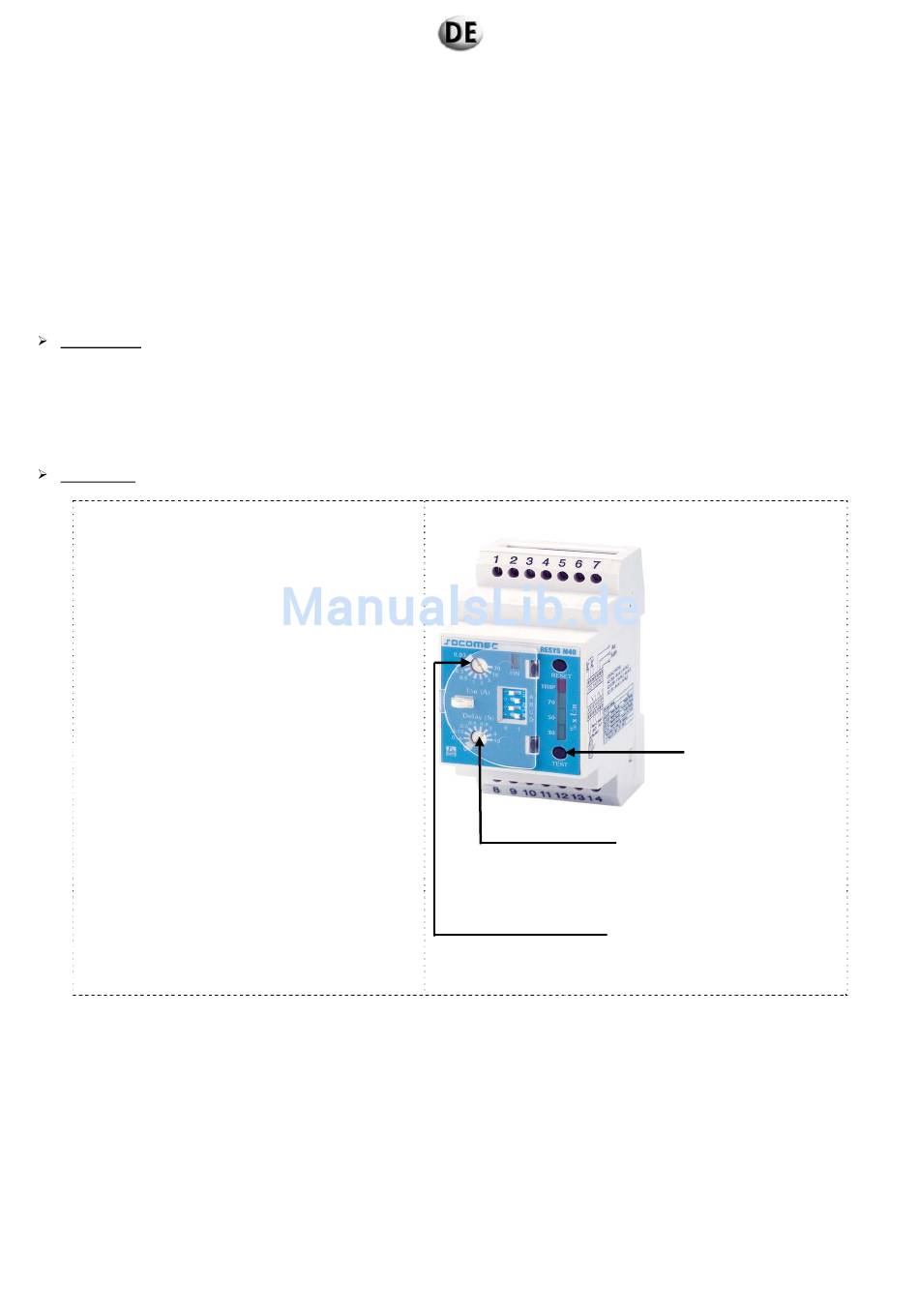

Test-Schalter
(3)
Einstellpotentiometer für die Auslösezeit
(2)
Einstellpotentiometer für den
Auslöse-Grenzwert
