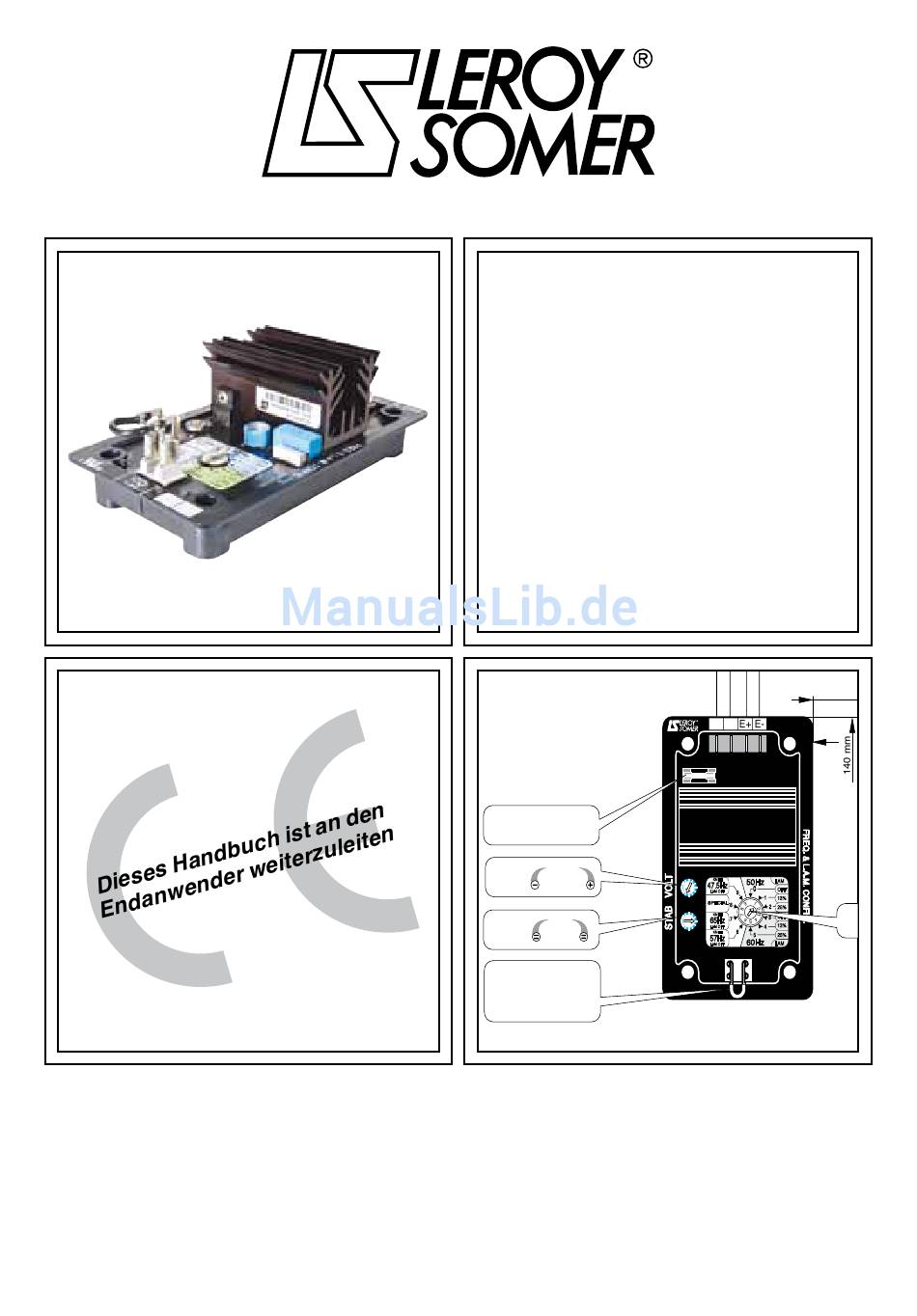

SDMO R135C3 Handbuch Seite 263

R250
Regler
Inbetriebnahme und Wartung
SHUNT SYSTEM
Erregeranker
5+
6-
Feld
F1 Sicherung träge
250V 8 A
P1
Spannung
P2
Stabilität
ST4
Option
Ext. Potentiometer zur
Spannungseinstellung
261/305
4067 de - 2009.05 / b
STATOR : 12 Leiter (Kennzeichnung T
POLRAD
T1
T4
110 0V R 250
50Hz
KNEE LAM
47.5Hz
o
OFF
LAM OFF 9
1
13%
0
SPECIAL
8
2
25%
KNEE 3 OFF
65Hz 7
13%
4
LAM OFF
6
KNEE
5 25%
57Hz
60Hz
LAM
LAM OFF
T7 T2 T8 T3
T5 T11
T10 T6
75 mm
4 x Löscher Ø 5
50 x 115 mm
50 Hz / 60 Hz
Funktion U/F und LAM
