LEROY-SOMER
2.3 - Optionen des
Spannungsreglers R250
Potentiometer zur externen Spannungs-
einstellungen, 1000 W / 0,5 W min :
Einstellbereich ± 5 %.
- Brücke ST4 entfernen.
Für die Verdrahtung des externen
Potentiometers; die Adern der "Erde"
und die Klemmen des Potentiometers
müssen isoliert werden (Adern auf dem
Potential der Leistung).

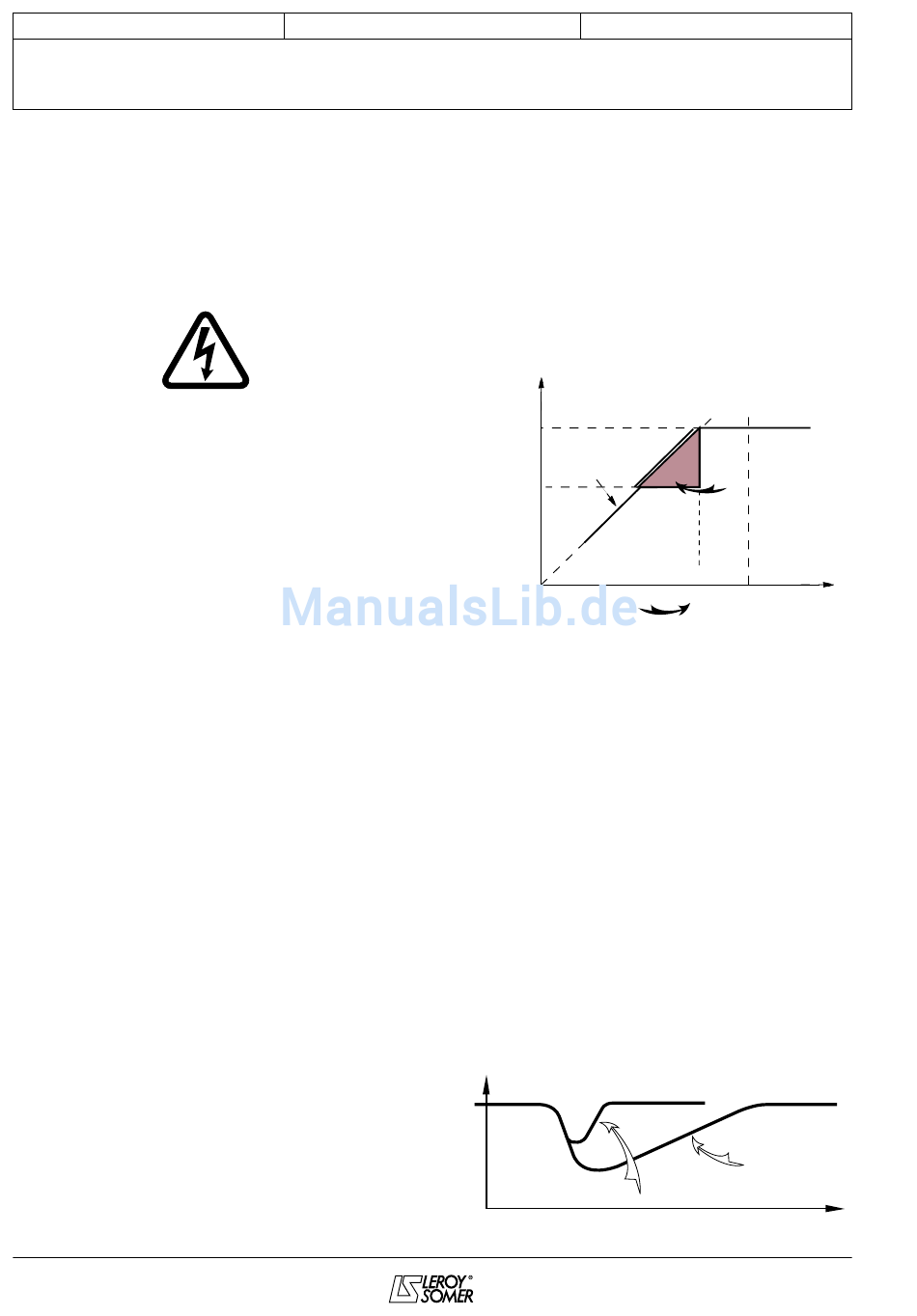

2.4 - Kenndaten des LAM (Load
Acceptance Module)

2.4.1 - Spannungsabfall

Das LAM - System ist standardmäßig im
Spannungsregler integriert. Die "LAM" -
Funktion kann auf 13% oder 25% eingestellt
werden.
- Funktion des «LAM» (Lastaufschaltmodul):
Beim Anlegen einer Last geht die Drehzahl
des Aggregates zurück. Wenn sie unter den
voreingestellten
absinkt, lässt des «LAM» die Spannung um
13% oder 25% abfallen, je nach Stellung
des Rändelrades und verringert damit die
anliegende Wirklast um etwa 25% bis 45%,
bis die Drehzahl wieder auf ihren Nennwert
angestiegen ist.
Somit kann das «LAM» entweder verwendet
werden, um die Drehzahl-schwankung
(Frequenz) und ihre Dauer für eine
gegebene Last zu verringern oder um die
mögliche Last bei gleicher Drehzahl-
schwankung zu erhöhen (Turbodiesel-
motoren).
6
Inbetriebnahme und Wartung
Frequenzschwellwert
R250
Regler
Zur Vermeidung von Spannungsschwan-
kungen muss der Auslöseschwellwert der
Kunktion "LAM" etwa 2 Hz unter der
niedrigsten Frequenz bei stabilem Betrieb
eingeregelt werden.
Die Verwendung der LAM- Funktion bei
25% ist empfohlen bei Lastaufschaltungen
größer oder gleich 70% der Nennleistung
des Aggregates.
Spannung
U
N
0,85 U
N
0
2.4.2 - Progressive
Spannungsregelungsfunktion
Diese Funktion hilft bei Laststößen, dem
Generator
Spannungserhöhung,
Drehzahl schneller wieder zu erreichen
gemäß folgenden Regeln:
- wenn die Frequenz zwischen 46 und 50 Hz
abfällt, geschieht dass erreichen der
nominalen Spannung mit einer steilen
Ansteuerungskurve.
- wenn die Frequenz unter 46 Hz abfällt,
benötigt der Motor mehr Hilfe und die
nominale Spannung wird durch eine
weniger steile Ansteuerungskurve auf-
gebaut.
U
Abfall N > 46 Hz
0
266/305
4067 de - 2009.05 / b
Spannung
U/f
LAM
48 oder 58 Hz
50 oder60 Hz
fC fN
ST3
durch eine progressive
seine
Abfall N < 46 Hz
nominale
Zeit
