3. Den Motor am oberen Totpunkt des Verdichtungshubs
von Kolben Nr. 1 blockieren und mit einer gebogenen
Fühlerlehre das Ventilspiel der Auslassventile Nr. 1, 3
und 5 sowie der Einlassventile Nr. 1, 2 und 4 prüfen.
Wenn das Ventilspiel nicht der Spezifikation entspricht,
die Sicherungsmutter an der Einstellschraube
der Kipphebelwelle lösen. Die Einstellschraube
drehen, bis die Fühlerlehre mit leichtem Widerstand
bewegt werden kann. Die Einstellschraube mit
einem Schraubendreher am Drehen hindern und
die Sicherungsmutter mit dem vorgeschriebenen
Drehmoment festziehen.
Spezifikation
Einlassventil­Spiel
(Abstand zwischen
Kipphebel und
Ventilspitze bei kaltem
Motor)—Spiel............................................................................. 0,18 mm
Auslassventil­Spiel
(Abstand zwischen
Kipphebel und
Ventilspitze bei kaltem
Motor)—Spiel............................................................................. 0,64 mm
Sicherungsmutter
der Ventileinstell­
schraube—Drehmo­
ment............................................................................. 27 N•m (20 lb.­ft.)
Nach dem Festziehen der Sicherungsmutter das Spiel
erneut prüfen. Das Spiel bei Bedarf erneut einstellen.
4. Den Einstellstift entfernen und das Schwungrad um
360° drehen. Dann den Einstellstift wieder einsetzen.
Kolben Nr. 6 hat nun den oberen Totpunkt des
Verdichtungshubs erreicht. Die Kipphebel für Kolben
Nr. 6 müssen beweglich sein.
5. Das Ventilspiel der Auslassventile Nr. 2, 4 und 6 sowie
der Einlassventile Nr. 3, 5 und 6 prüfen und auf die
gleichen vorgeschriebenen Werte einstellen.
A— Vorderseite des Motors
Wartung/2000 Stunden/Alle 2 Jahre

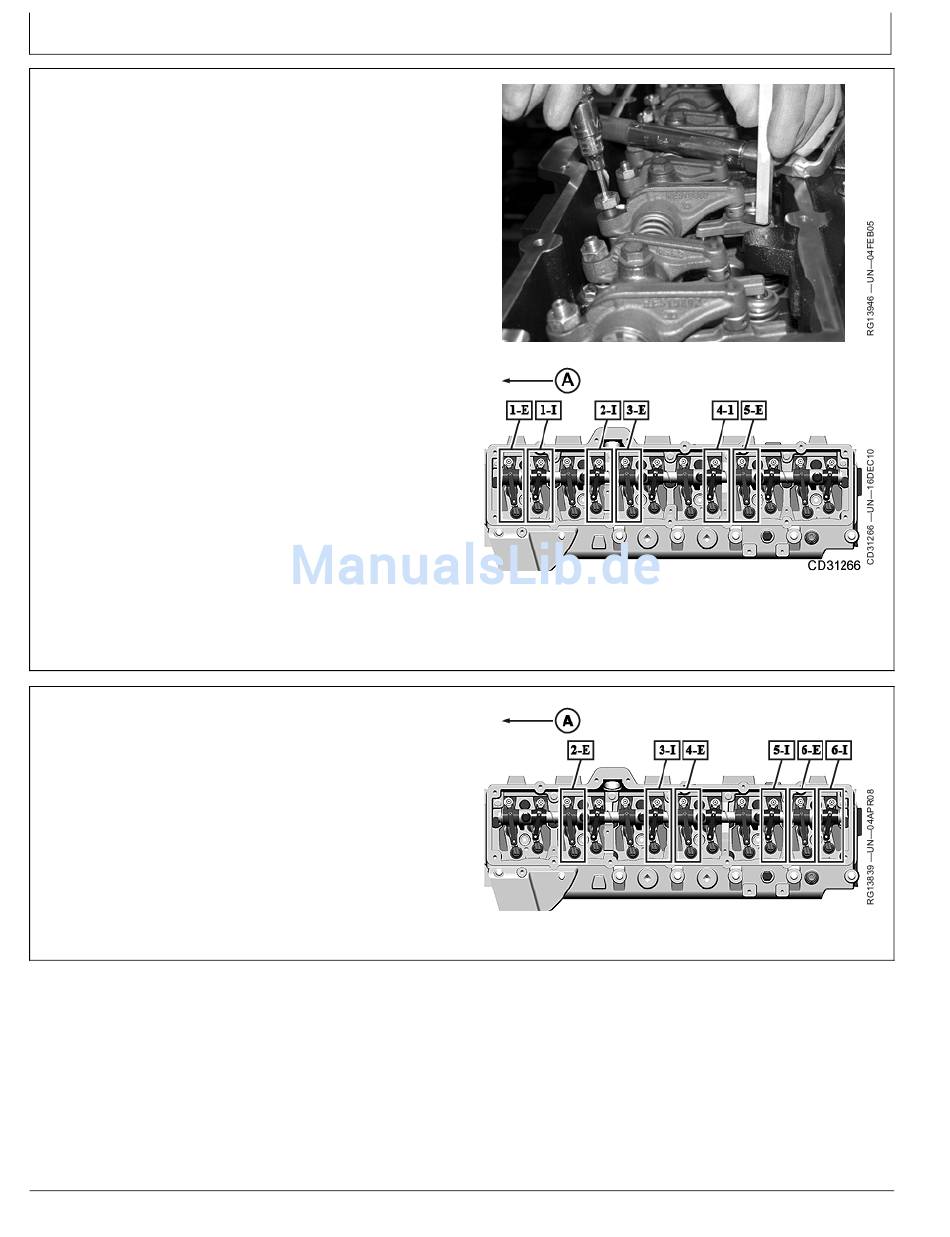

Prüfung des Ventilspiels mit Hilfe einer gebogenen Fühlerlehre
(0.007 in.)
(0.025 in.)
Reihenfolge zum Einstellen der Ventile ­ Zylinder Nr. 1 am O.T.
A—Vorderseite des Motors
Reihenfolge zum Einstellen der Ventile ­ Zylinder Nr. 6 am O.T.
