Multiple Ringe

4.1 Sub-Ring

4.1.1

Sub-Ring-Beschreibung

Für die Geräte PowerMICE, MACH 1040 und MACH 4000.
Das Sub-Ring-Konzept ermöglicht Ihnen eine einfache Ankopplung neuer
Netzsegmente an geeignete Geräte bestehender Redundanz-Ringe (Basis-
Ring). Die Geräte des Basis-Rings, an die der neue Sub-Ring angekoppelt
wird, heißen Sub-Ring-Manager (SRM).
1.1
1.2
1.1
1.2

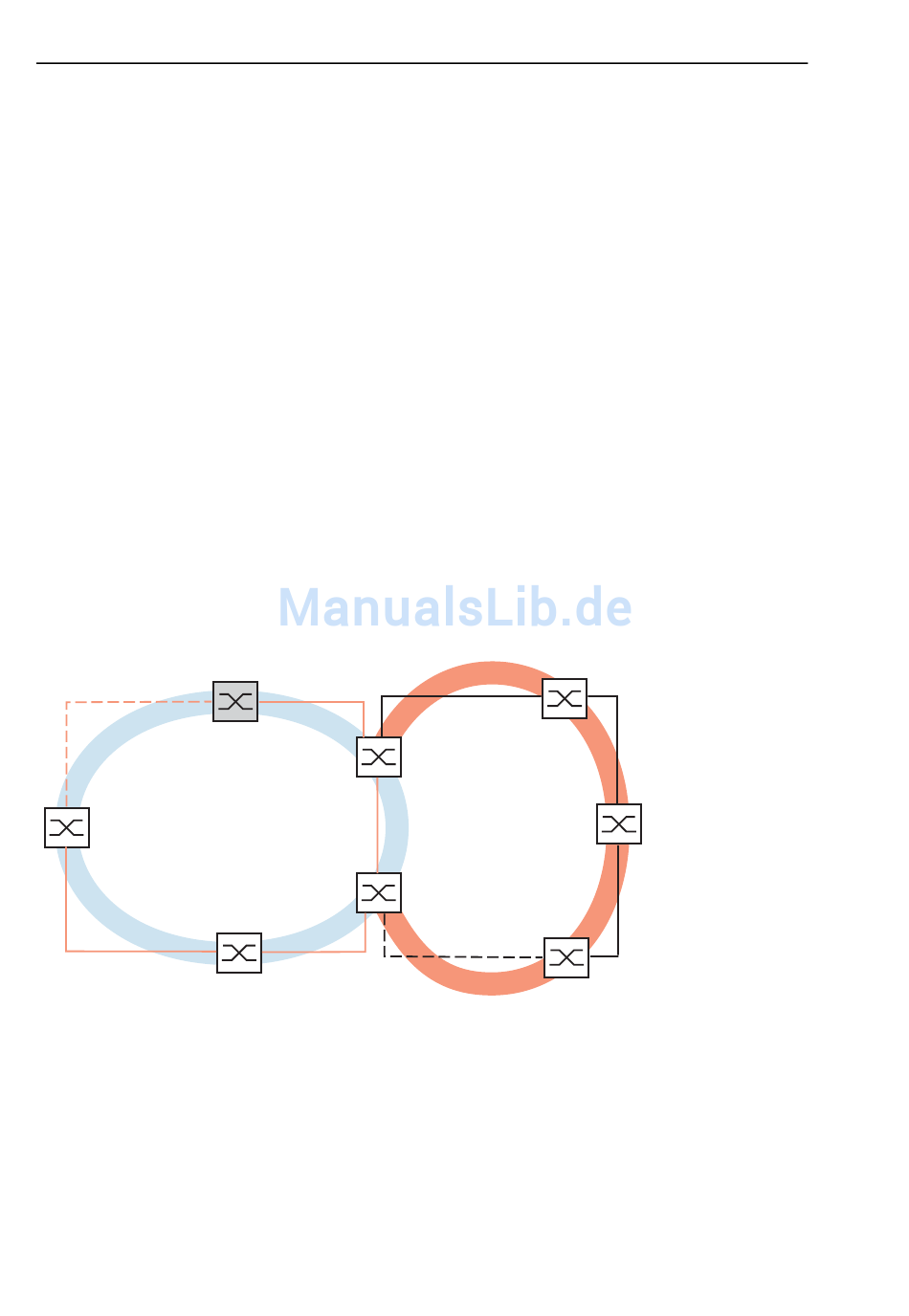

Abb. 13: Beispiel für Sub-Ring-Struktur
1 blauer Ring = Basis-Ring
2 orangefarbener Ring = Sub-Ring
SRM = Sub-Ring-Manager
RM = Ring-Manager
