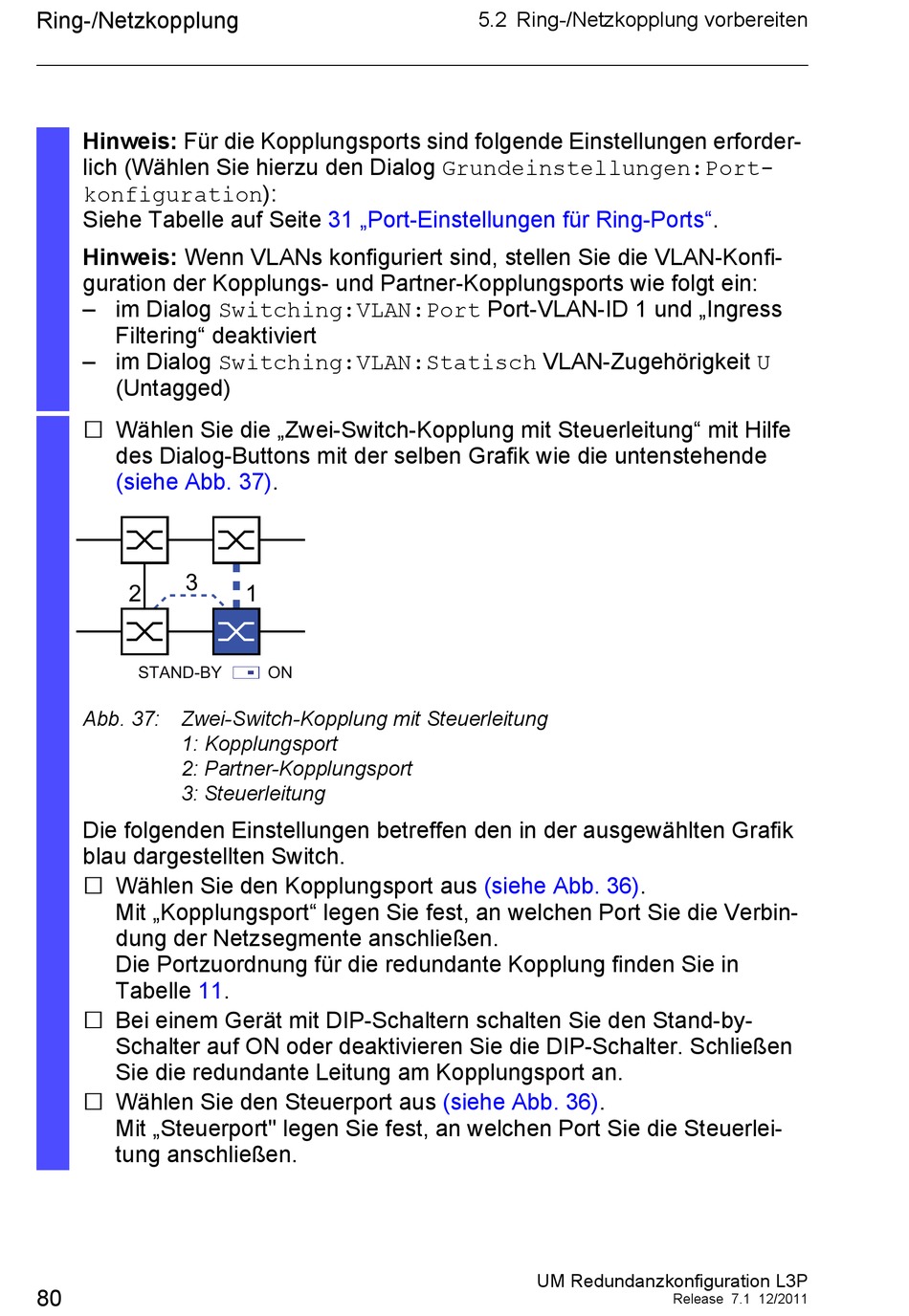

Ring-/Netzkopplung
Hinweis: Für die Kopplungsports sind folgende Einstellungen erforder-
lich (Wählen Sie hierzu den Dialog Grundeinstellungen:Port-
konfiguration):
Siehe Tabelle auf Seite
Hinweis: Wenn VLANs konfiguriert sind, stellen Sie die VLAN-Konfi-
guration der Kopplungs- und Partner-Kopplungsports wie folgt ein:
– im Dialog Switching:VLAN:Port Port-VLAN-ID 1 und „Ingress
Filtering" deaktiviert
– im Dialog Switching:VLAN:Statisch VLAN-Zugehörigkeit U
(Untagged)
 Wählen Sie die „Zwei-Switch-Kopplung mit Steuerleitung" mit Hilfe
des Dialog-Buttons mit der selben Grafik wie die untenstehende
(siehe Abb.
3
2
STAND-BY
Abb. 37: Zwei-Switch-Kopplung mit Steuerleitung
1: Kopplungsport
2: Partner-Kopplungsport
3: Steuerleitung
Die folgenden Einstellungen betreffen den in der ausgewählten Grafik
blau dargestellten Switch.
 Wählen Sie den Kopplungsport aus
Mit „Kopplungsport" legen Sie fest, an welchen Port Sie die Verbin-
dung der Netzsegmente anschließen.
Die Portzuordnung für die redundante Kopplung finden Sie in
Tabelle 11.
 Bei einem Gerät mit DIP-Schaltern schalten Sie den Stand-by-
Schalter auf ON oder deaktivieren Sie die DIP-Schalter. Schließen
Sie die redundante Leitung am Kopplungsport an.
 Wählen Sie den Steuerport aus
Mit „Steuerport" legen Sie fest, an welchen Port Sie die Steuerlei-
tung anschließen.
80
31 „Port-Einstellungen für
37).
1
ON
5.2 Ring-/Netzkopplung vorbereiten
Ring-Ports".
(siehe Abb. 36).
(siehe Abb. 36).
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
