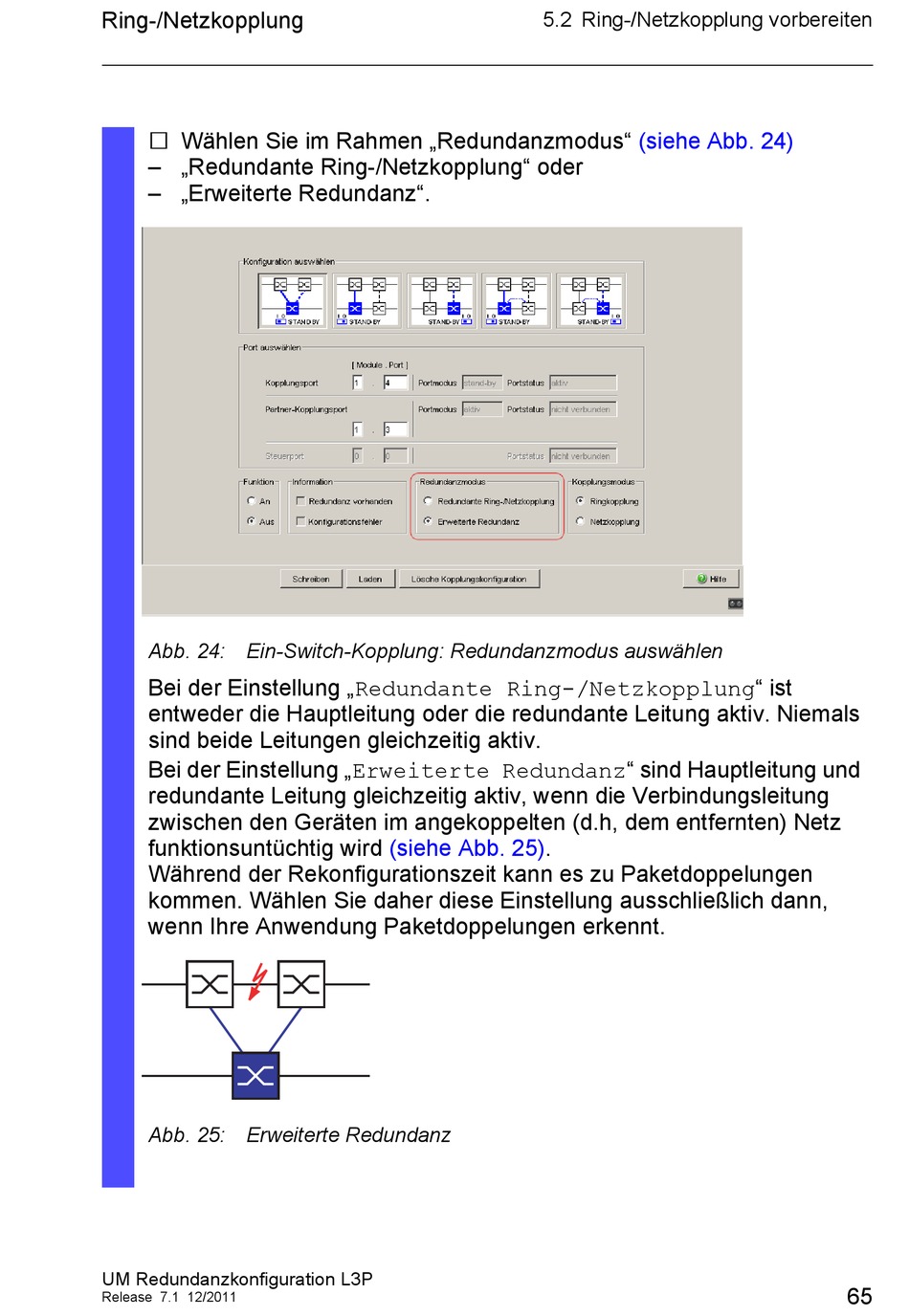

Hirschmann PowerMICE Anwenderhandbuch Seite 65

Ring-/Netzkopplung
 Wählen Sie im Rahmen „Redundanzmodus"
– „Redundante Ring-/Netzkopplung" oder
– „Erweiterte Redundanz".
Abb. 24: Ein-Switch-Kopplung: Redundanzmodus auswählen
Bei der Einstellung „Redundante Ring-/Netzkopplung" ist
entweder die Hauptleitung oder die redundante Leitung aktiv. Niemals
sind beide Leitungen gleichzeitig aktiv.
Bei der Einstellung „Erweiterte Redundanz" sind Hauptleitung und
redundante Leitung gleichzeitig aktiv, wenn die Verbindungsleitung
zwischen den Geräten im angekoppelten (d.h, dem entfernten) Netz
funktionsuntüchtig wird
Während der Rekonfigurationszeit kann es zu Paketdoppelungen
kommen. Wählen Sie daher diese Einstellung ausschließlich dann,
wenn Ihre Anwendung Paketdoppelungen erkennt.
Abb. 25: Erweiterte Redundanz
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
5.2 Ring-/Netzkopplung vorbereiten
(siehe Abb. 25).
(siehe Abb. 24)
