Hirschmann PowerMICE Anwenderhandbuch Seite 111

Spanning Tree
Hinweis: Die Parameter
– Forward Delay und
– Max Age
stehen in Beziehung zueinander:
Forward Delay ≥ (Max Age/2) + 1
Wenn Sie Werte eingeben, die dieser Beziehung widersprechen, dann
ersetzt das Gerät diese Werte durch eine Voreinstellung oder die
zuletzt gültigen Werte.
 Ändern und kontrollieren Sie bei Bedarf Einstellungen und
Anzeigen, die sich auf jeden einzelnen Port beziehen (Dialog:
Rapid Spanning Tree:Port).

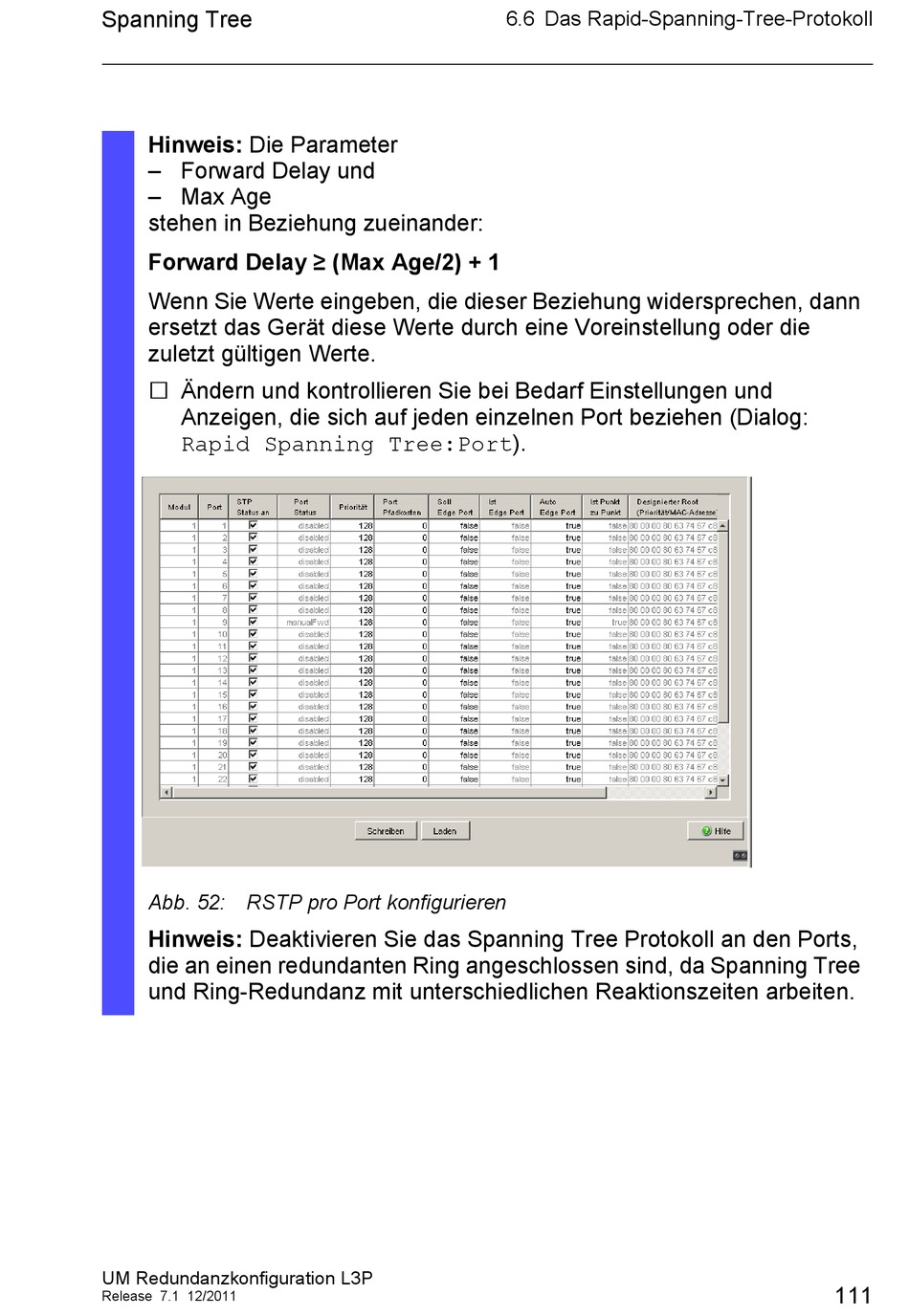

Abb. 52: RSTP pro Port konfigurieren
Hinweis: Deaktivieren Sie das Spanning Tree Protokoll an den Ports,
die an einen redundanten Ring angeschlossen sind, da Spanning Tree
und Ring-Redundanz mit unterschiedlichen Reaktionszeiten arbeiten.
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
6.6 Das Rapid-Spanning-Tree-Protokoll
111
