Ring-Redundanz
Anzeige im Feld „Operation":

forwarding: dieser Port ist eingeschaltet und hat einen Link.
 blocked: dieser Port ist blockiert und hat einen Link

disabled: dieser Port ist ausgeschaltet

not-connected: dieser Port hat keinen Link.

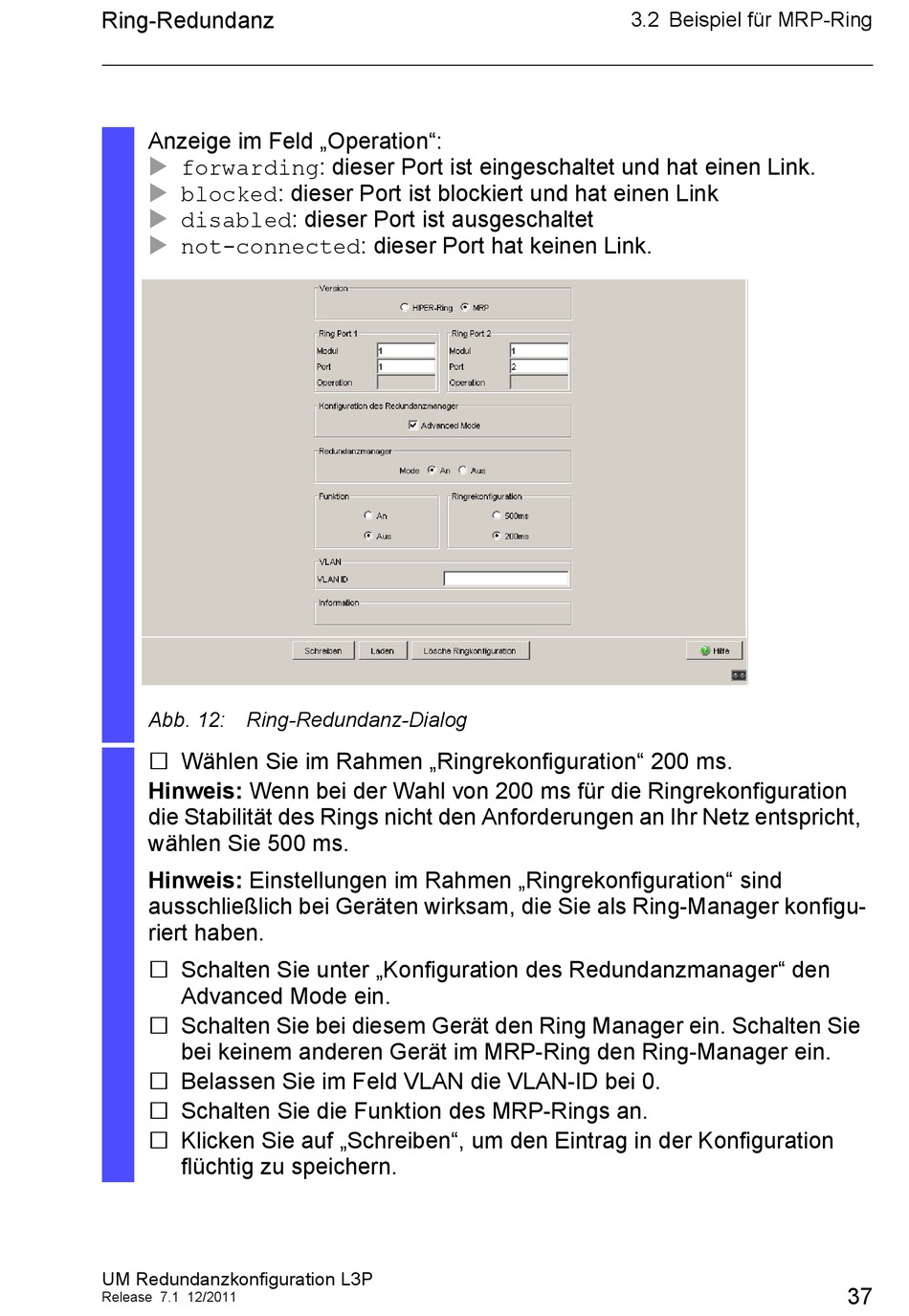

Abb. 12: Ring-Redundanz-Dialog
 Wählen Sie im Rahmen „Ringrekonfiguration" 200 ms.
Hinweis: Wenn bei der Wahl von 200 ms für die Ringrekonfiguration
die Stabilität des Rings nicht den Anforderungen an Ihr Netz entspricht,
wählen Sie 500 ms.
Hinweis: Einstellungen im Rahmen „Ringrekonfiguration" sind
ausschließlich bei Geräten wirksam, die Sie als Ring-Manager konfigu-
riert haben.
 Schalten Sie unter „Konfiguration des Redundanzmanager" den
Advanced Mode ein.
 Schalten Sie bei diesem Gerät den Ring Manager ein. Schalten Sie
bei keinem anderen Gerät im MRP-Ring den Ring-Manager ein.
 Belassen Sie im Feld VLAN die VLAN-ID bei 0.
 Schalten Sie die Funktion des MRP-Rings an.
 Klicken Sie auf „Schreiben", um den Eintrag in der Konfiguration
flüchtig zu speichern.
