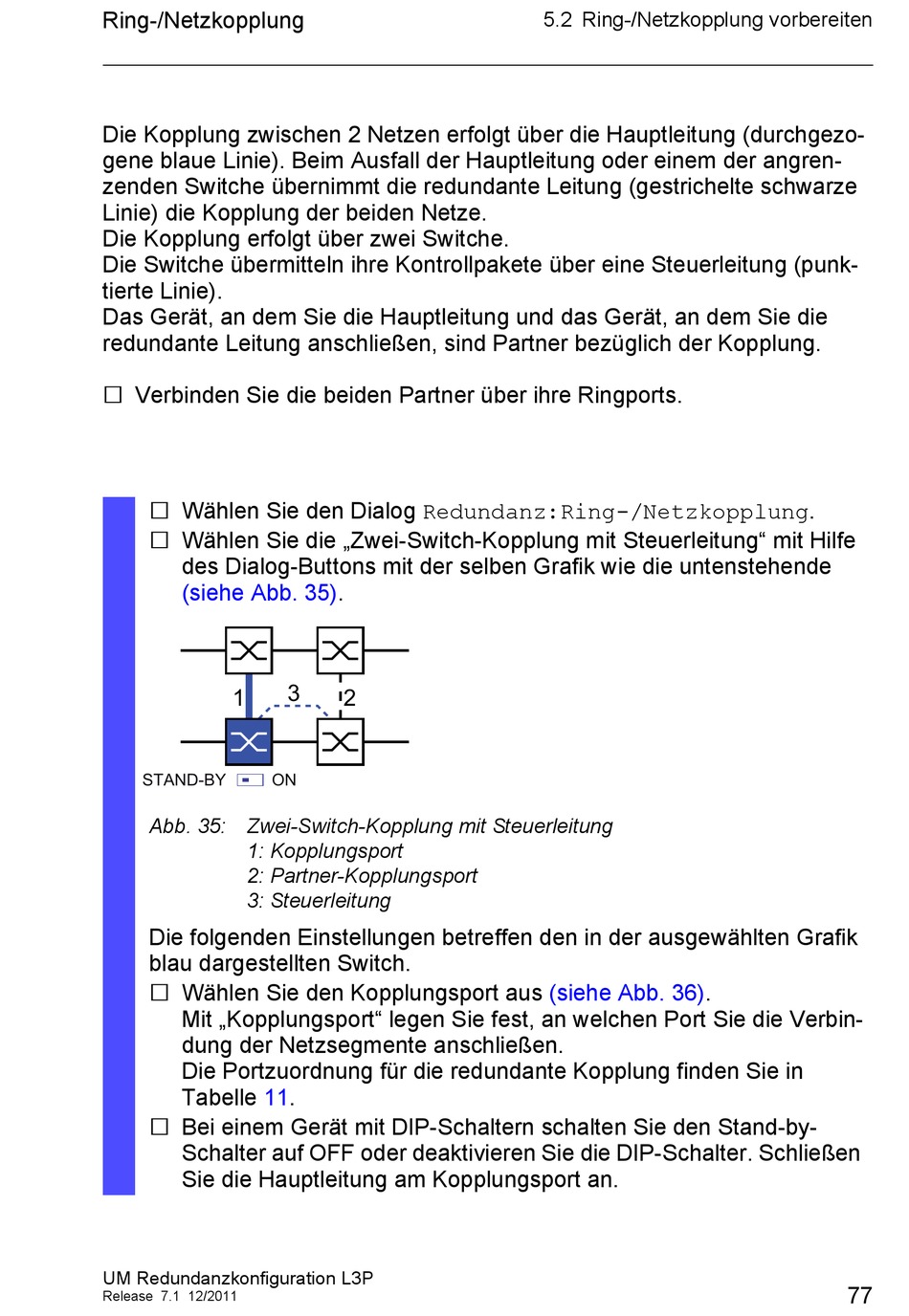

Ring-/Netzkopplung
Die Kopplung zwischen 2 Netzen erfolgt über die Hauptleitung (durchgezo-
gene blaue Linie). Beim Ausfall der Hauptleitung oder einem der angren-
zenden Switche übernimmt die redundante Leitung (gestrichelte schwarze
Linie) die Kopplung der beiden Netze.
Die Kopplung erfolgt über zwei Switche.
Die Switche übermitteln ihre Kontrollpakete über eine Steuerleitung (punk-
tierte Linie).
Das Gerät, an dem Sie die Hauptleitung und das Gerät, an dem Sie die
redundante Leitung anschließen, sind Partner bezüglich der Kopplung.
 Verbinden Sie die beiden Partner über ihre Ringports.
 Wählen Sie den Dialog Redundanz:Ring-/Netzkopplung.
 Wählen Sie die „Zwei-Switch-Kopplung mit Steuerleitung" mit Hilfe
des Dialog-Buttons mit der selben Grafik wie die untenstehende
(siehe Abb.
1
STAND-BY ON
Abb. 35: Zwei-Switch-Kopplung mit Steuerleitung
1: Kopplungsport
2: Partner-Kopplungsport
3: Steuerleitung
Die folgenden Einstellungen betreffen den in der ausgewählten Grafik
blau dargestellten Switch.
 Wählen Sie den Kopplungsport aus
Mit „Kopplungsport" legen Sie fest, an welchen Port Sie die Verbin-
dung der Netzsegmente anschließen.
Die Portzuordnung für die redundante Kopplung finden Sie in
Tabelle 11.
 Bei einem Gerät mit DIP-Schaltern schalten Sie den Stand-by-
Schalter auf OFF oder deaktivieren Sie die DIP-Schalter. Schließen
Sie die Hauptleitung am Kopplungsport an.
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
35).
3
2
5.2 Ring-/Netzkopplung vorbereiten
(siehe Abb. 36).
