Ring-/Netzkopplung
Redundanzmodus
 Wählen Sie im Rahmen „Redundanzmodus":
– „Redundante Ring-/Netzkopplung"
oder
– „Erweiterte Redundanz"

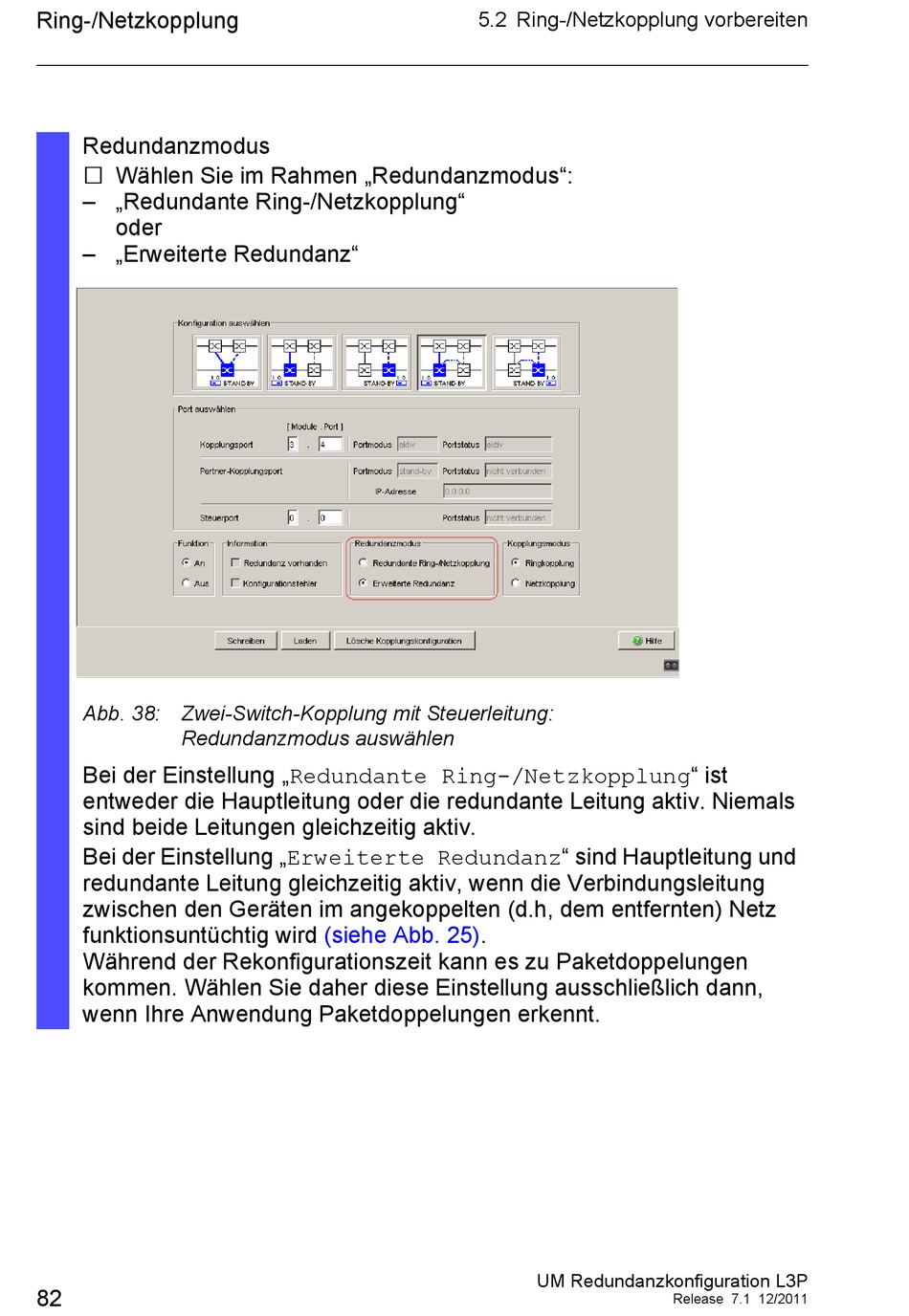

Abb. 38: Zwei-Switch-Kopplung mit Steuerleitung:
Redundanzmodus auswählen
Bei der Einstellung „Redundante Ring-/Netzkopplung" ist
entweder die Hauptleitung oder die redundante Leitung aktiv. Niemals
sind beide Leitungen gleichzeitig aktiv.
Bei der Einstellung „Erweiterte Redundanz" sind Hauptleitung und
redundante Leitung gleichzeitig aktiv, wenn die Verbindungsleitung
zwischen den Geräten im angekoppelten (d.h, dem entfernten) Netz
funktionsuntüchtig wird
Während der Rekonfigurationszeit kann es zu Paketdoppelungen
kommen. Wählen Sie daher diese Einstellung ausschließlich dann,
wenn Ihre Anwendung Paketdoppelungen erkennt.
82
5.2 Ring-/Netzkopplung vorbereiten
(siehe Abb. 25).
