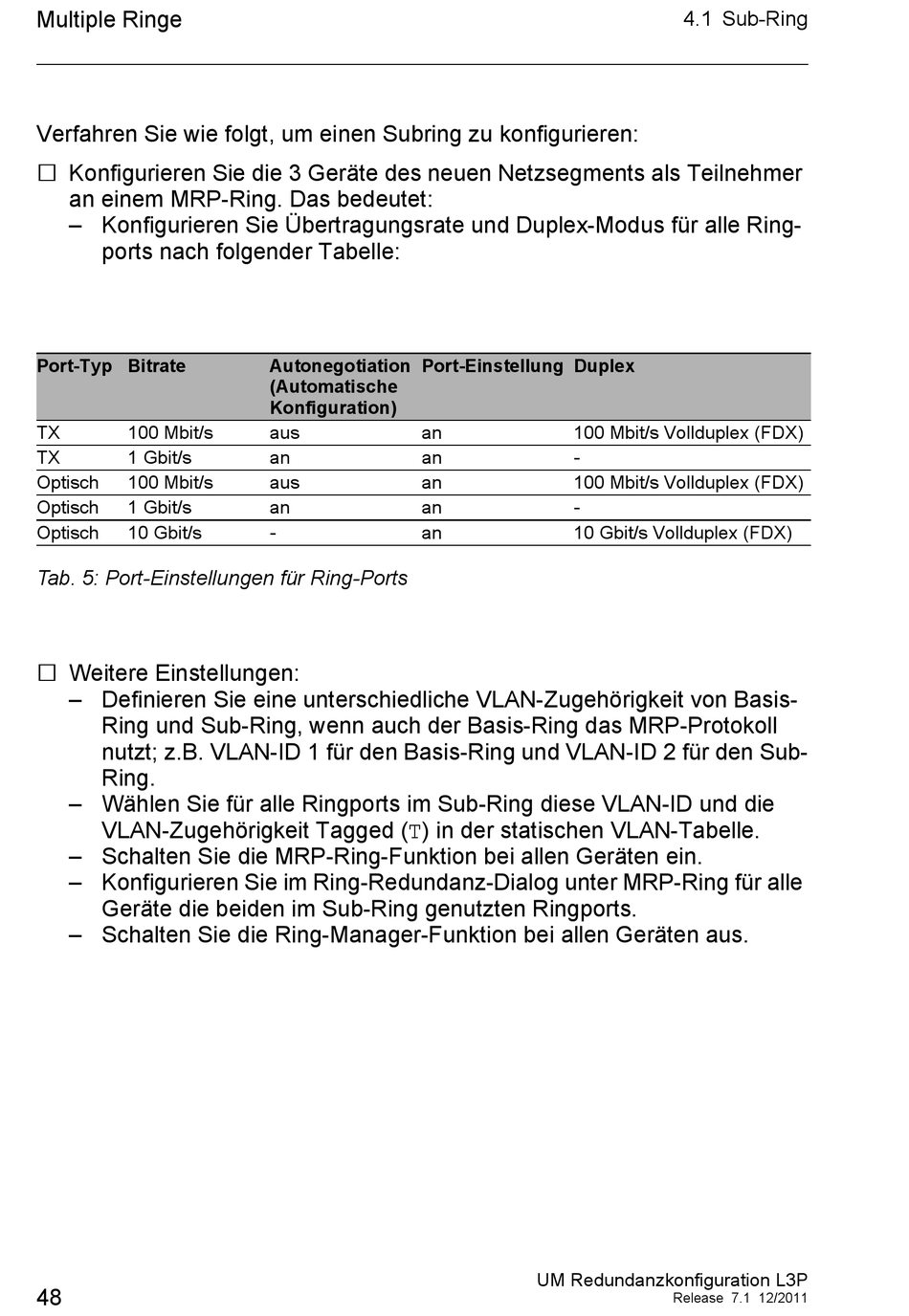

Hirschmann PowerMICE Anwenderhandbuch Seite 48

Multiple Ringe
Verfahren Sie wie folgt, um einen Subring zu konfigurieren:
 Konfigurieren Sie die 3 Geräte des neuen Netzsegments als Teilnehmer
an einem MRP-Ring. Das bedeutet:
– Konfigurieren Sie Übertragungsrate und Duplex-Modus für alle Ring-
ports nach folgender Tabelle:
Port-Typ Bitrate
TX 100 Mbit/s
TX 1 Gbit/s
Optisch 100 Mbit/s
Optisch 1 Gbit/s
Optisch 10 Gbit/s
Tab. 5: Port-Einstellungen für Ring-Ports
 Weitere Einstellungen:
– Definieren Sie eine unterschiedliche VLAN-Zugehörigkeit von Basis-
Ring und Sub-Ring, wenn auch der Basis-Ring das MRP-Protokoll
nutzt; z.B. VLAN-ID 1 für den Basis-Ring und VLAN-ID 2 für den Sub-
Ring.
– Wählen Sie für alle Ringports im Sub-Ring diese VLAN-ID und die
VLAN-Zugehörigkeit Tagged (T) in der statischen VLAN-Tabelle.
– Schalten Sie die MRP-Ring-Funktion bei allen Geräten ein.
– Konfigurieren Sie im Ring-Redundanz-Dialog unter MRP-Ring für alle
Geräte die beiden im Sub-Ring genutzten Ringports.
– Schalten Sie die Ring-Manager-Funktion bei allen Geräten aus.
48
Autonegotiation Port-Einstellung Duplex
(Automatische
Konfiguration)
aus an
an an
aus an
an an
- an
4.1 Sub-Ring
100 Mbit/s Vollduplex (FDX)
-
100 Mbit/s Vollduplex (FDX)
-
10 Gbit/s Vollduplex (FDX)
