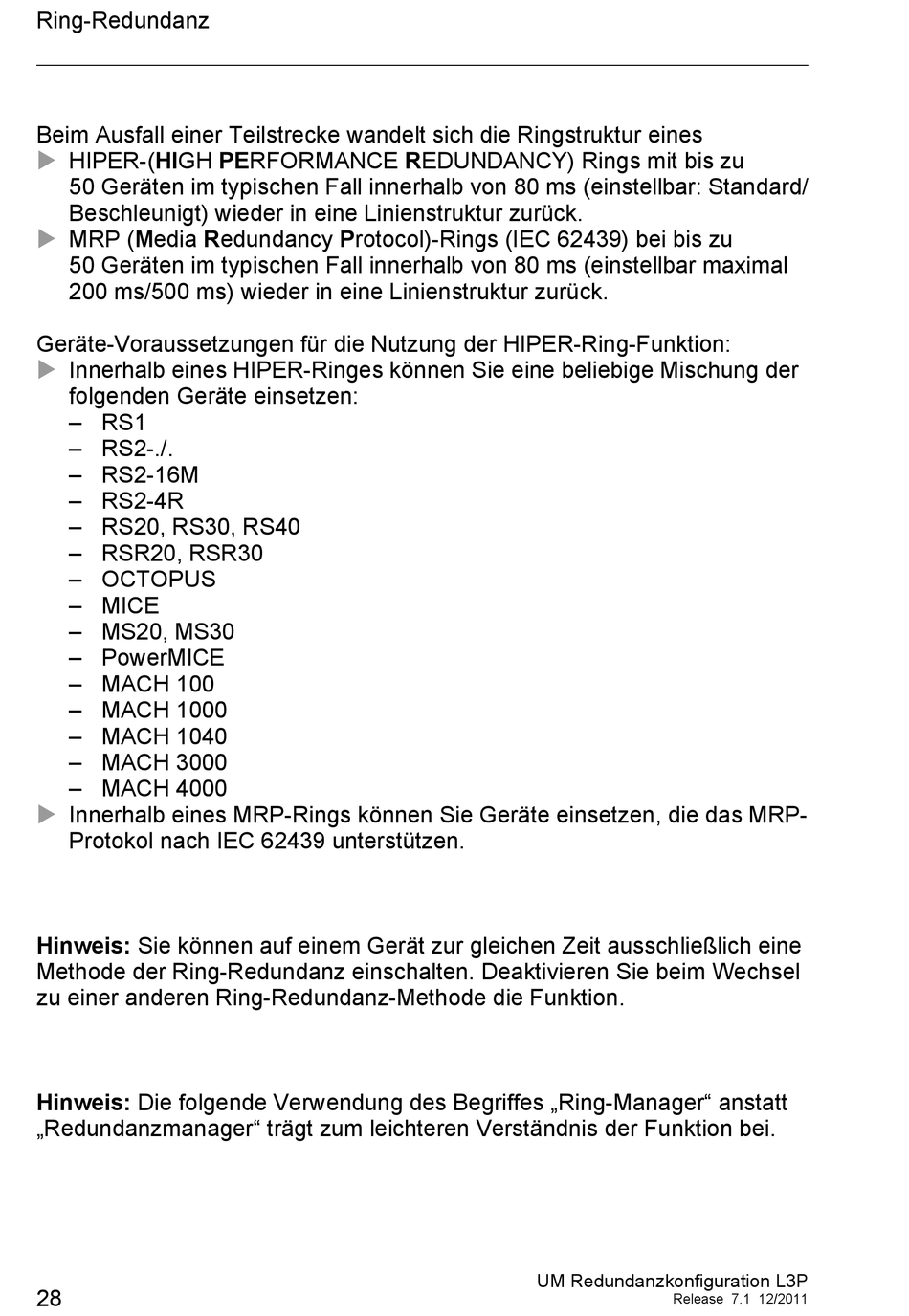

Ring-Redundanz
Beim Ausfall einer Teilstrecke wandelt sich die Ringstruktur eines
 HIPER-(HIGH PERFORMANCE REDUNDANCY) Rings mit bis zu
50 Geräten im typischen Fall innerhalb von 80 ms (einstellbar: Standard/
Beschleunigt) wieder in eine Linienstruktur zurück.
 MRP (Media Redundancy Protocol)-Rings (IEC 62439) bei bis zu
50 Geräten im typischen Fall innerhalb von 80 ms (einstellbar maximal
200 ms/500 ms) wieder in eine Linienstruktur zurück.
Geräte-Voraussetzungen für die Nutzung der HIPER-Ring-Funktion:

Innerhalb eines HIPER-Ringes können Sie eine beliebige Mischung der
folgenden Geräte einsetzen:
– RS1
– RS2-./.
– RS2-16M
– RS2-4R
– RS20, RS30, RS40
– RSR20, RSR30
– OCTOPUS
– MICE
– MS20, MS30
– PowerMICE
– MACH 100
– MACH 1000
– MACH 1040
– MACH 3000
– MACH 4000
 Innerhalb eines MRP-Rings können Sie Geräte einsetzen, die das MRP-
Protokol nach IEC 62439 unterstützen.
Hinweis: Sie können auf einem Gerät zur gleichen Zeit ausschließlich eine
Methode der Ring-Redundanz einschalten. Deaktivieren Sie beim Wechsel
zu einer anderen Ring-Redundanz-Methode die Funktion.
Hinweis: Die folgende Verwendung des Begriffes „Ring-Manager" anstatt
„Redundanzmanager" trägt zum leichteren Verständnis der Funktion bei.
