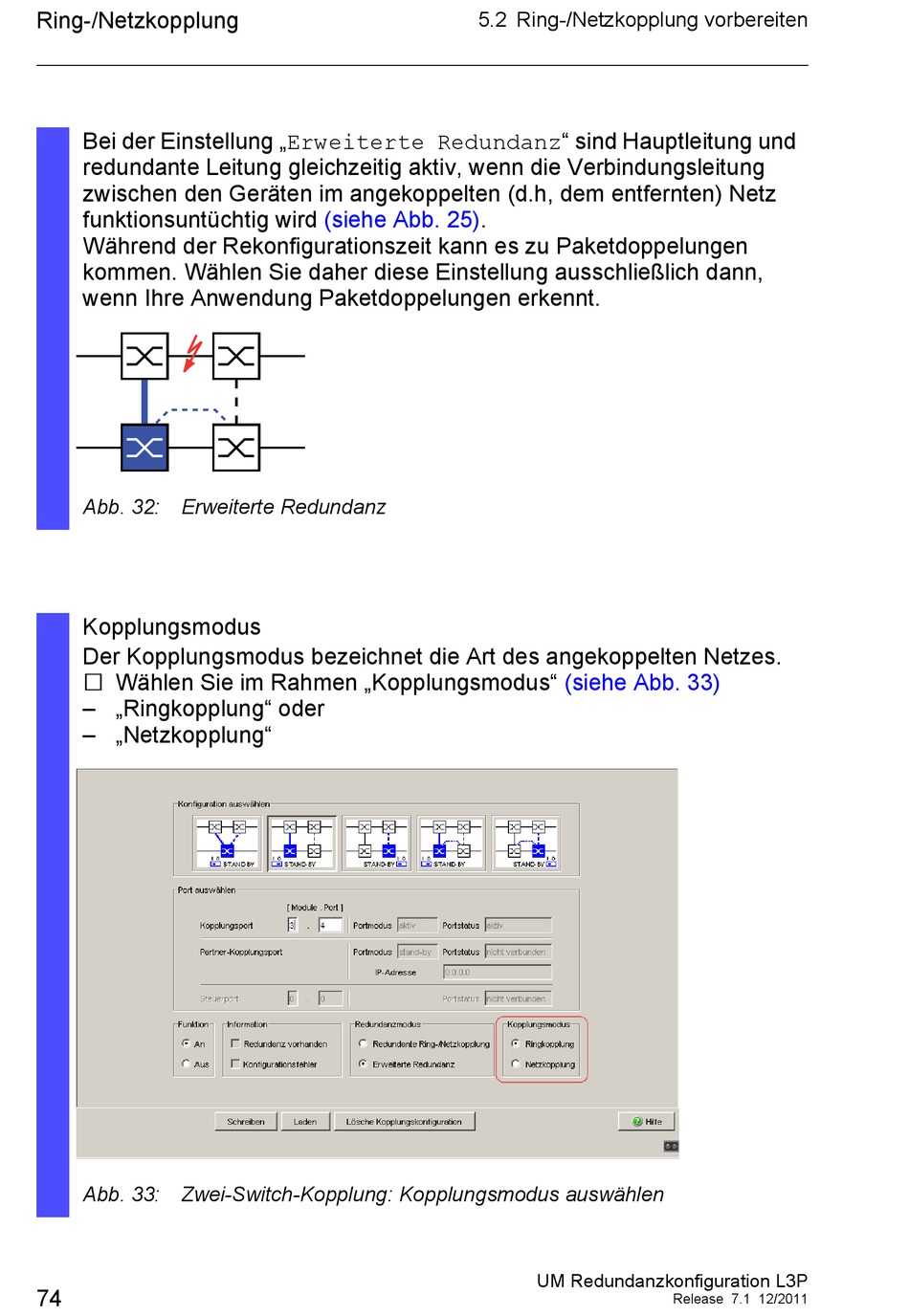

Hirschmann PowerMICE Anwenderhandbuch Seite 74

Ring-/Netzkopplung
Bei der Einstellung „Erweiterte Redundanz" sind Hauptleitung und
redundante Leitung gleichzeitig aktiv, wenn die Verbindungsleitung
zwischen den Geräten im angekoppelten (d.h, dem entfernten) Netz
funktionsuntüchtig wird
Während der Rekonfigurationszeit kann es zu Paketdoppelungen
kommen. Wählen Sie daher diese Einstellung ausschließlich dann,
wenn Ihre Anwendung Paketdoppelungen erkennt.
Abb. 32: Erweiterte Redundanz
Kopplungsmodus
Der Kopplungsmodus bezeichnet die Art des angekoppelten Netzes.
 Wählen Sie im Rahmen „Kopplungsmodus"
– „Ringkopplung" oder
– „Netzkopplung"
Abb. 33: Zwei-Switch-Kopplung: Kopplungsmodus auswählen
74
5.2 Ring-/Netzkopplung vorbereiten
(siehe Abb. 25).
(siehe Abb. 33)
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
