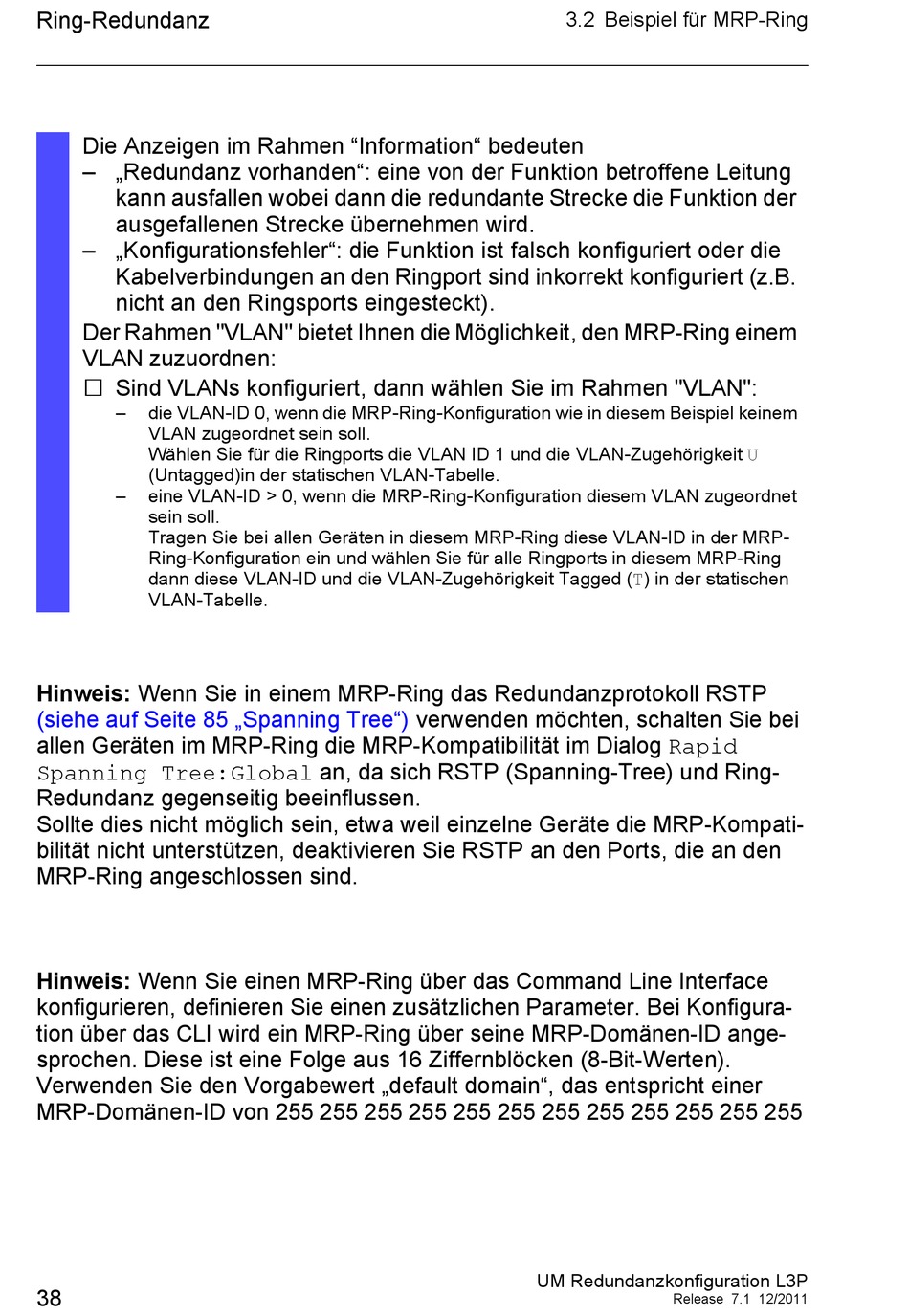

Hirschmann PowerMICE Anwenderhandbuch Seite 38

Ring-Redundanz
Die Anzeigen im Rahmen "Information" bedeuten
– „Redundanz vorhanden": eine von der Funktion betroffene Leitung
kann ausfallen wobei dann die redundante Strecke die Funktion der
ausgefallenen Strecke übernehmen wird.
– „Konfigurationsfehler": die Funktion ist falsch konfiguriert oder die
Kabelverbindungen an den Ringport sind inkorrekt konfiguriert (z.B.
nicht an den Ringsports eingesteckt).
Der Rahmen "VLAN" bietet Ihnen die Möglichkeit, den MRP-Ring einem
VLAN zuzuordnen:
 Sind VLANs konfiguriert, dann wählen Sie im Rahmen "VLAN":
– die VLAN-ID 0, wenn die MRP-Ring-Konfiguration wie in diesem Beispiel keinem
VLAN zugeordnet sein soll.
Wählen Sie für die Ringports die VLAN ID 1 und die VLAN-Zugehörigkeit U
(Untagged)in der statischen VLAN-Tabelle.
– eine VLAN-ID > 0, wenn die MRP-Ring-Konfiguration diesem VLAN zugeordnet
sein soll.
Tragen Sie bei allen Geräten in diesem MRP-Ring diese VLAN-ID in der MRP-
Ring-Konfiguration ein und wählen Sie für alle Ringports in diesem MRP-Ring
dann diese VLAN-ID und die VLAN-Zugehörigkeit Tagged (T) in der statischen
VLAN-Tabelle.
Hinweis: Wenn Sie in einem MRP-Ring das Redundanzprotokoll RSTP
(siehe auf Seite 85 „Spanning Tree")
allen Geräten im MRP-Ring die MRP-Kompatibilität im Dialog Rapid
Spanning Tree:Global an, da sich RSTP (Spanning-Tree) und Ring-
Redundanz gegenseitig beeinflussen.
Sollte dies nicht möglich sein, etwa weil einzelne Geräte die MRP-Kompati-
bilität nicht unterstützen, deaktivieren Sie RSTP an den Ports, die an den
MRP-Ring angeschlossen sind.
Hinweis: Wenn Sie einen MRP-Ring über das Command Line Interface
konfigurieren, definieren Sie einen zusätzlichen Parameter. Bei Konfigura-
tion über das CLI wird ein MRP-Ring über seine MRP-Domänen-ID ange-
sprochen. Diese ist eine Folge aus 16 Ziffernblöcken (8-Bit-Werten).
Verwenden Sie den Vorgabewert „default domain", das entspricht einer
MRP-Domänen-ID von 255 255 255 255 255 255 255 255 255 255 255 255
38
