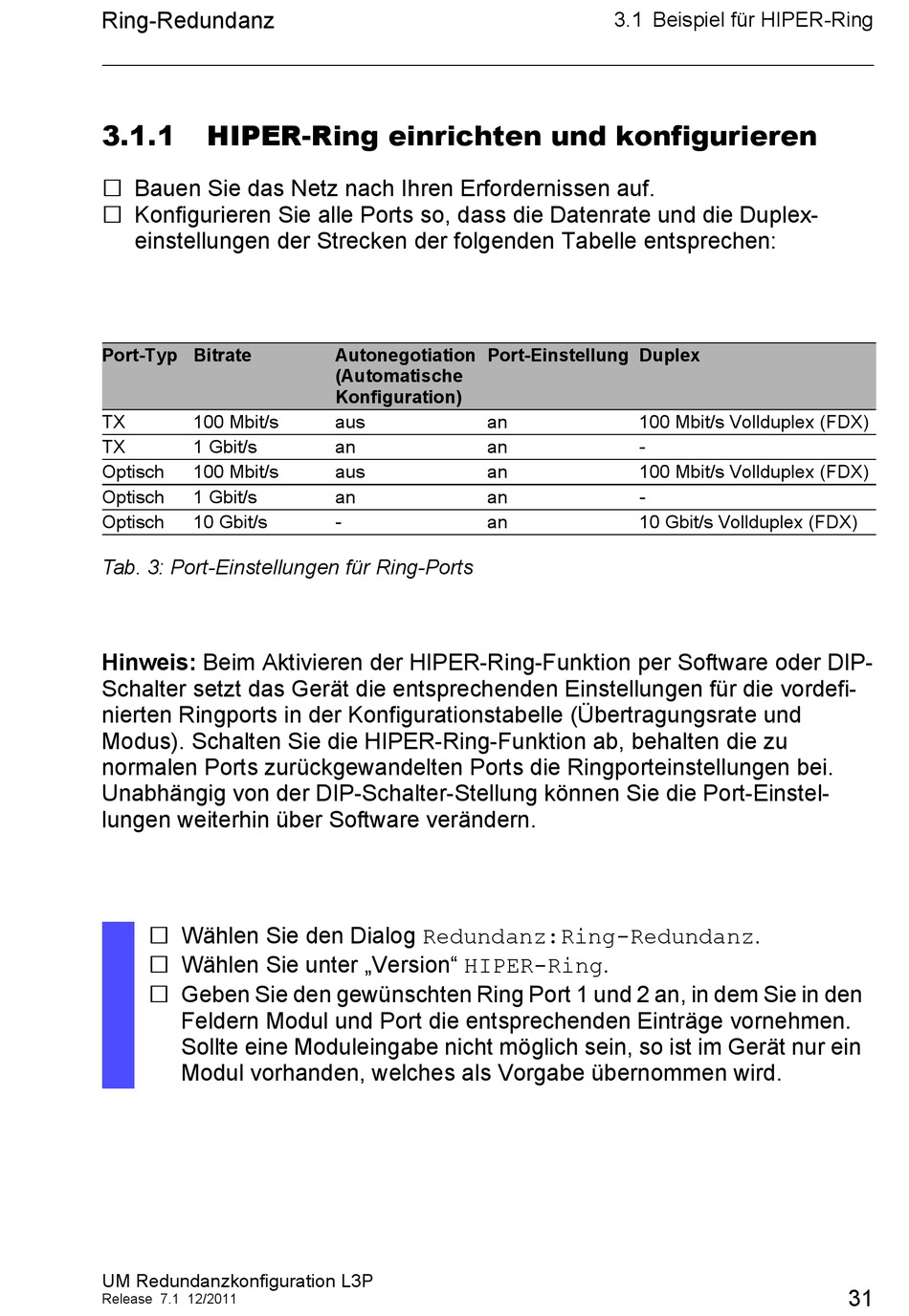

Ring-Redundanz
3.1.1

HIPER-Ring einrichten und konfigurieren

 Bauen Sie das Netz nach Ihren Erfordernissen auf.
 Konfigurieren Sie alle Ports so, dass die Datenrate und die Duplex-
einstellungen der Strecken der folgenden Tabelle entsprechen:
Port-Typ Bitrate
TX 100 Mbit/s
TX 1 Gbit/s
Optisch 100 Mbit/s
Optisch 1 Gbit/s
Optisch 10 Gbit/s
Tab. 3: Port-Einstellungen für Ring-Ports
Hinweis: Beim Aktivieren der HIPER-Ring-Funktion per Software oder DIP-
Schalter setzt das Gerät die entsprechenden Einstellungen für die vordefi-
nierten Ringports in der Konfigurationstabelle (Übertragungsrate und
Modus). Schalten Sie die HIPER-Ring-Funktion ab, behalten die zu
normalen Ports zurückgewandelten Ports die Ringporteinstellungen bei.
Unabhängig von der DIP-Schalter-Stellung können Sie die Port-Einstel-
lungen weiterhin über Software verändern.
 Wählen Sie den Dialog Redundanz:Ring-Redundanz.
 Wählen Sie unter „Version" HIPER-Ring.
 Geben Sie den gewünschten Ring Port 1 und 2 an, in dem Sie in den
Feldern Modul und Port die entsprechenden Einträge vornehmen.
Sollte eine Moduleingabe nicht möglich sein, so ist im Gerät nur ein
Modul vorhanden, welches als Vorgabe übernommen wird.
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
Autonegotiation Port-Einstellung Duplex
(Automatische
Konfiguration)
aus an
an an
aus an
an an
- an
3.1 Beispiel für HIPER-Ring
100 Mbit/s Vollduplex (FDX)
-
100 Mbit/s Vollduplex (FDX)
-
10 Gbit/s Vollduplex (FDX)
31
