Ring-/Netzkopplung
 Schalten Sie im Rahmen „Funktion" die Funktion an
 Schließen Sie nun die redundante Leitung und die Steuerleitung an.
Die Anzeigen im Rahmen „Port auswählen" bedeuten:
– „Portmodus": Der Port ist entweder aktiv oder im Stand-by-Modus.
– „Portstatus": Der Port ist entweder verbunden oder nicht verbunden.
– „IP-Adresse": Die IP-Adresse des Partners, soweit dieser im Netz
schon in Betrieb ist.
Die Anzeigen im Rahmen „Information" bedeuten:
– „Redundanz gewährleistet": Wenn die Hauptleitung nicht mehr funk-
tioniert, übernimmt die redundante Strecke die Funktion der Haupt-
leitung.
– „Konfigurationsfehler": Die Funktion ist unvollständig oder falsch
konfiguriert.

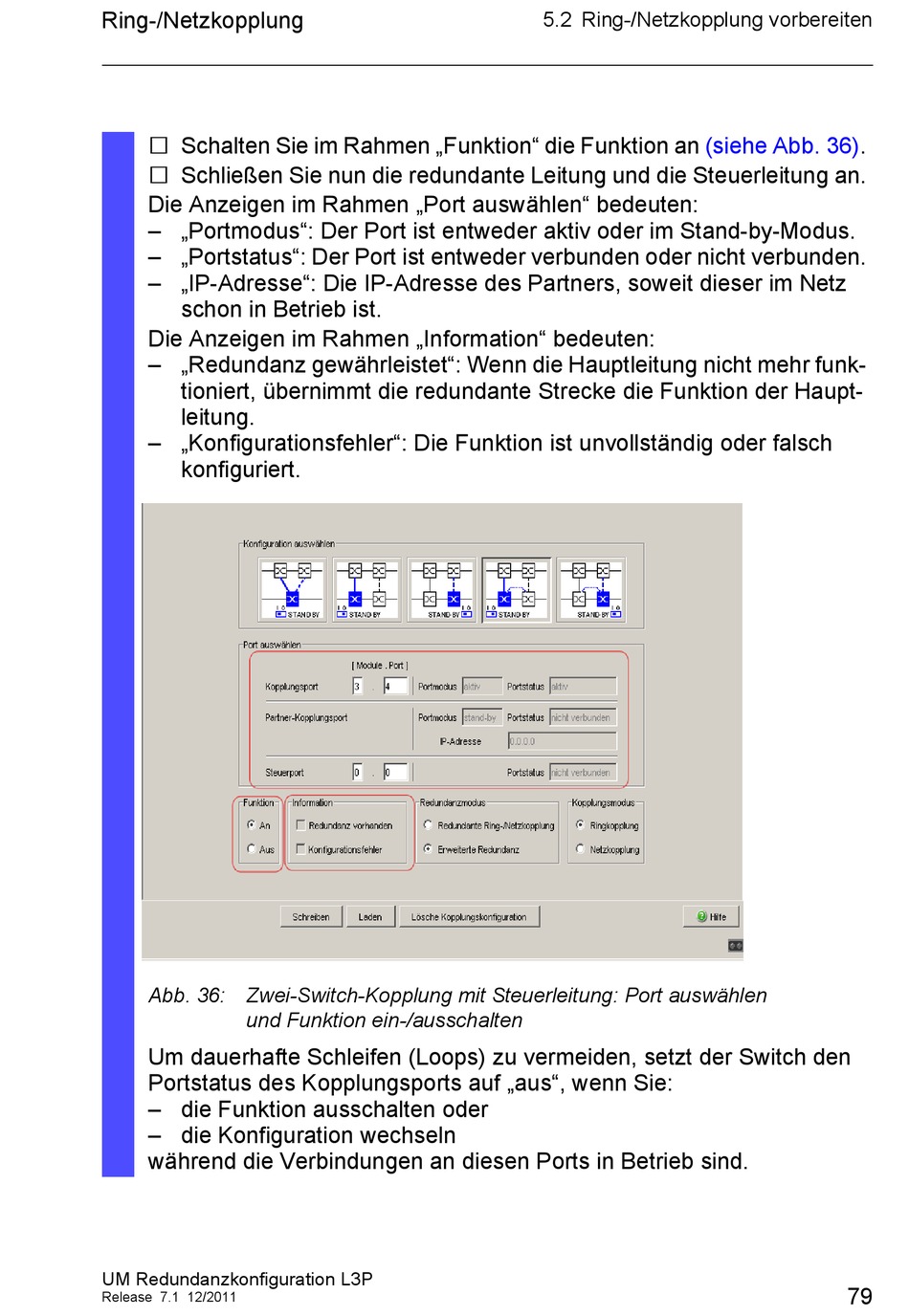

Abb. 36: Zwei-Switch-Kopplung mit Steuerleitung: Port auswählen
und Funktion ein-/ausschalten
Um dauerhafte Schleifen (Loops) zu vermeiden, setzt der Switch den
Portstatus des Kopplungsports auf „aus", wenn Sie:
– die Funktion ausschalten oder
– die Konfiguration wechseln
während die Verbindungen an diesen Ports in Betrieb sind.
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
5.2 Ring-/Netzkopplung vorbereiten
(siehe Abb. 36).
