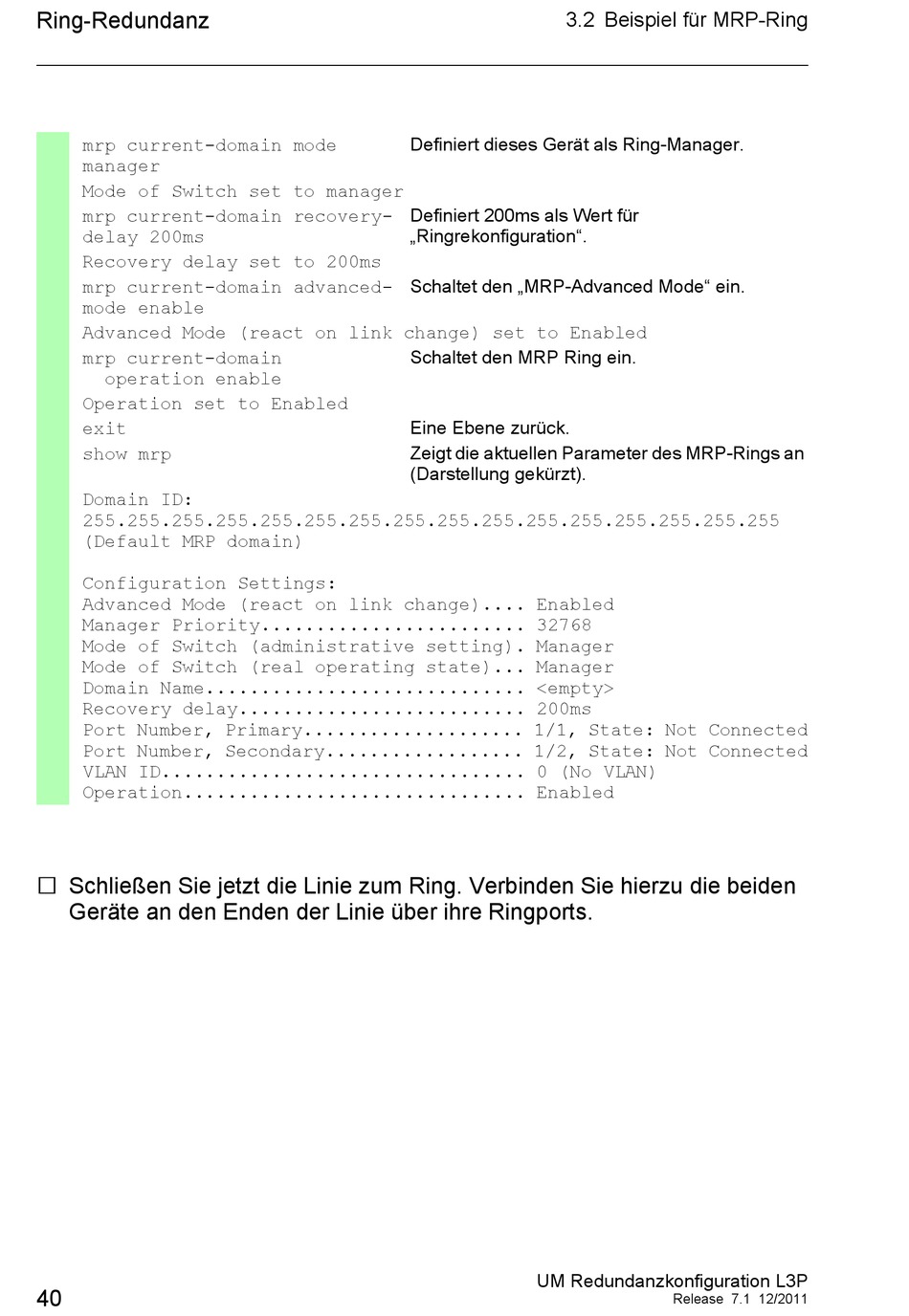

Hirschmann PowerMICE Anwenderhandbuch Seite 40

Ring-Redundanz
mrp current-domain mode
manager
Mode of Switch set to manager
mrp current-domain recovery-
delay 200ms
Recovery delay set to 200ms
mrp current-domain advanced-
mode enable
Advanced Mode (react on link change) set to Enabled
mrp current-domain
operation enable
Operation set to Enabled
exit
show mrp
Domain ID:
255.255.255.255.255.255.255.255.255.255.255.255.255.255.255.255
(Default MRP domain)
Configuration Settings:
Advanced Mode (react on link change).... Enabled
Manager Priority........................ 32768
Mode of Switch (administrative setting). Manager
Mode of Switch (real operating state)... Manager
Domain Name............................. <empty>
Recovery delay.......................... 200ms
Port Number, Primary.................... 1/1, State: Not Connected
Port Number, Secondary.................. 1/2, State: Not Connected
VLAN ID................................. 0 (No VLAN)
Operation............................... Enabled
 Schließen Sie jetzt die Linie zum Ring. Verbinden Sie hierzu die beiden
Geräte an den Enden der Linie über ihre Ringports.
40
3.2 Beispiel für MRP-Ring
Definiert dieses Gerät als Ring-Manager.
Definiert 200ms als Wert für
„Ringrekonfiguration".
Schaltet den „MRP-Advanced Mode" ein.
Schaltet den MRP Ring ein.
Eine Ebene zurück.
Zeigt die aktuellen Parameter des MRP-Rings an
(Darstellung gekürzt).
