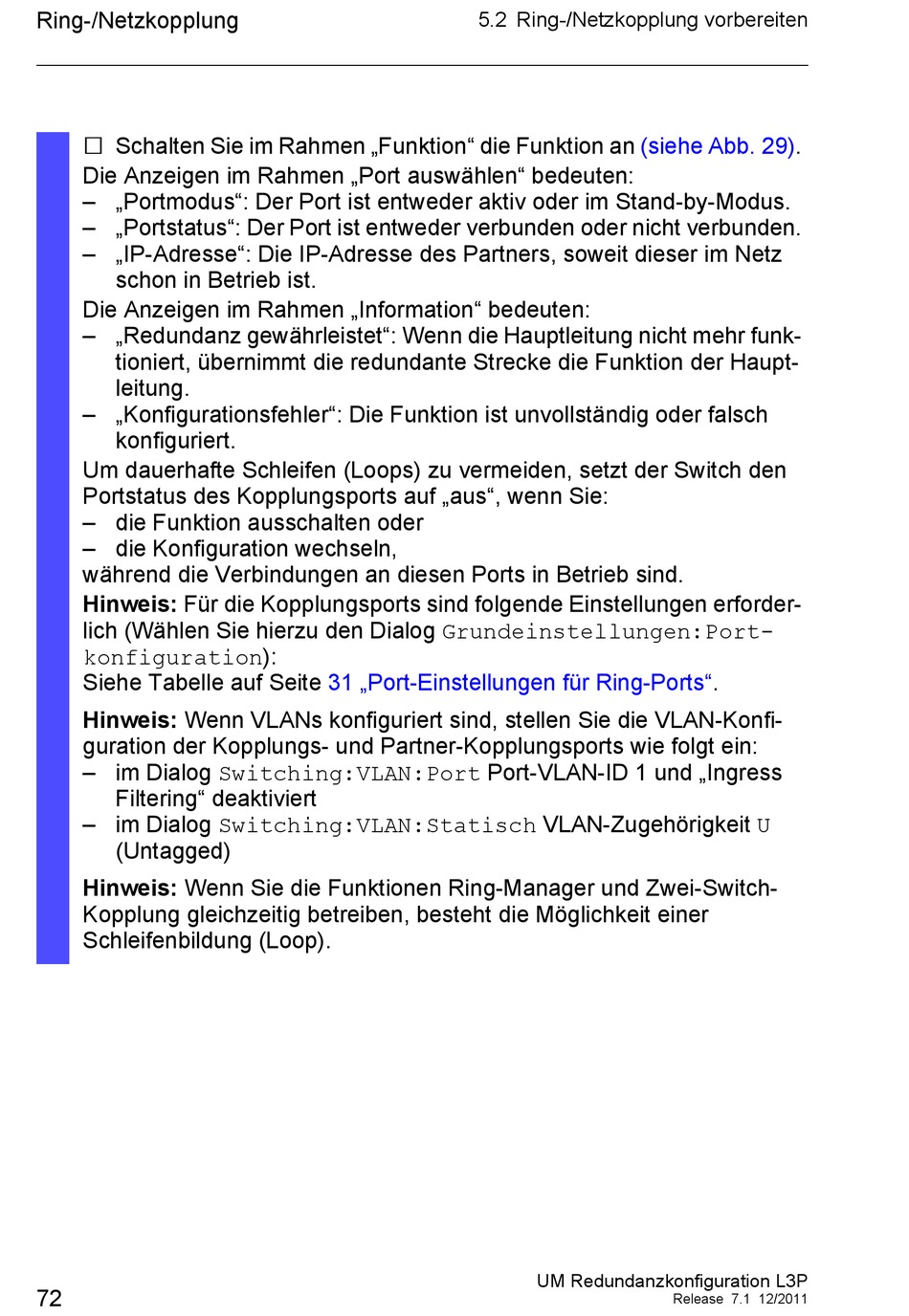

Hirschmann PowerMICE Anwenderhandbuch Seite 72

Ring-/Netzkopplung
 Schalten Sie im Rahmen „Funktion" die Funktion an
Die Anzeigen im Rahmen „Port auswählen" bedeuten:
– „Portmodus": Der Port ist entweder aktiv oder im Stand-by-Modus.
– „Portstatus": Der Port ist entweder verbunden oder nicht verbunden.
– „IP-Adresse": Die IP-Adresse des Partners, soweit dieser im Netz
schon in Betrieb ist.
Die Anzeigen im Rahmen „Information" bedeuten:
– „Redundanz gewährleistet": Wenn die Hauptleitung nicht mehr funk-
tioniert, übernimmt die redundante Strecke die Funktion der Haupt-
leitung.
– „Konfigurationsfehler": Die Funktion ist unvollständig oder falsch
konfiguriert.
Um dauerhafte Schleifen (Loops) zu vermeiden, setzt der Switch den
Portstatus des Kopplungsports auf „aus", wenn Sie:
– die Funktion ausschalten oder
– die Konfiguration wechseln,
während die Verbindungen an diesen Ports in Betrieb sind.
Hinweis: Für die Kopplungsports sind folgende Einstellungen erforder-
lich (Wählen Sie hierzu den Dialog Grundeinstellungen:Port-
konfiguration):
Siehe Tabelle auf Seite
Hinweis: Wenn VLANs konfiguriert sind, stellen Sie die VLAN-Konfi-
guration der Kopplungs- und Partner-Kopplungsports wie folgt ein:
– im Dialog Switching:VLAN:Port Port-VLAN-ID 1 und „Ingress
Filtering" deaktiviert
– im Dialog Switching:VLAN:Statisch VLAN-Zugehörigkeit U
(Untagged)
Hinweis: Wenn Sie die Funktionen Ring-Manager und Zwei-Switch-
Kopplung gleichzeitig betreiben, besteht die Möglichkeit einer
Schleifenbildung (Loop).
72
5.2 Ring-/Netzkopplung vorbereiten
31 „Port-Einstellungen für
(siehe Abb.
Ring-Ports".
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
29).
