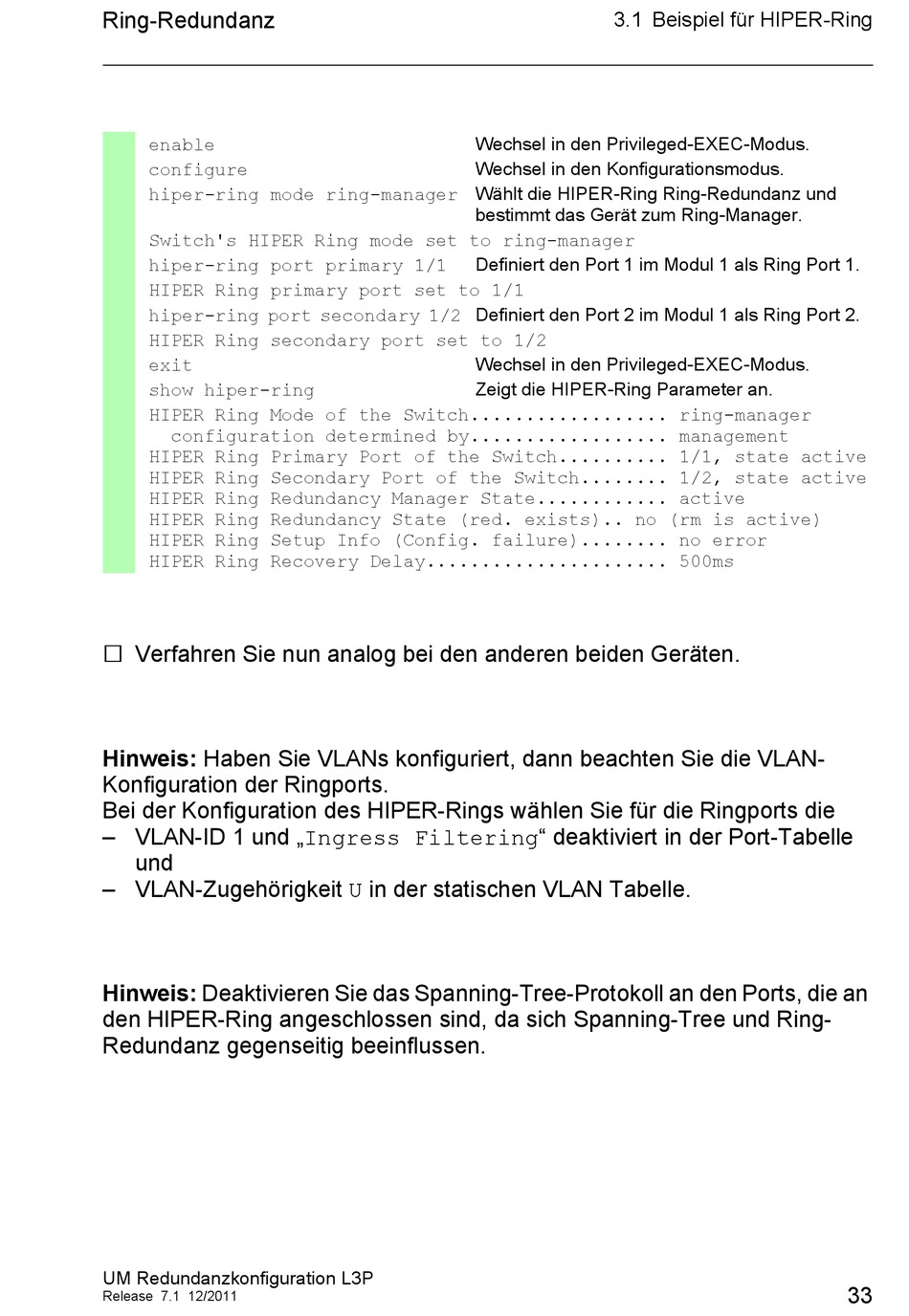

Ring-Redundanz
enable
configure
hiper-ring mode ring-manager Wählt die HIPER-Ring Ring-Redundanz und
Switch's HIPER Ring mode set to ring-manager
hiper-ring port primary 1/1
HIPER Ring primary port set to 1/1
hiper-ring port secondary 1/2 Definiert den Port 2 im Modul 1 als Ring Port 2.
HIPER Ring secondary port set to 1/2
exit
show hiper-ring
HIPER Ring Mode of the Switch.................. ring-manager
configuration determined by.................. management
HIPER Ring Primary Port of the Switch.......... 1/1, state active
HIPER Ring Secondary Port of the Switch........ 1/2, state active
HIPER Ring Redundancy Manager State............ active
HIPER Ring Redundancy State (red. exists).. no (rm is active)
HIPER Ring Setup Info (Config. failure)........ no error
HIPER Ring Recovery Delay...................... 500ms
 Verfahren Sie nun analog bei den anderen beiden Geräten.
Hinweis: Haben Sie VLANs konfiguriert, dann beachten Sie die VLAN-
Konfiguration der Ringports.
Bei der Konfiguration des HIPER-Rings wählen Sie für die Ringports die
– VLAN-ID 1 und „Ingress Filtering" deaktiviert in der Port-Tabelle
und
– VLAN-Zugehörigkeit U in der statischen VLAN Tabelle.
Hinweis: Deaktivieren Sie das Spanning-Tree-Protokoll an den Ports, die an
den HIPER-Ring angeschlossen sind, da sich Spanning-Tree und Ring-
Redundanz gegenseitig beeinflussen.
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
3.1 Beispiel für HIPER-Ring
Wechsel in den Privileged-EXEC-Modus.
Wechsel in den Konfigurationsmodus.
bestimmt das Gerät zum Ring-Manager.
Definiert den Port 1 im Modul 1 als Ring Port 1.
Wechsel in den Privileged-EXEC-Modus.
Zeigt die HIPER-Ring Parameter an.
