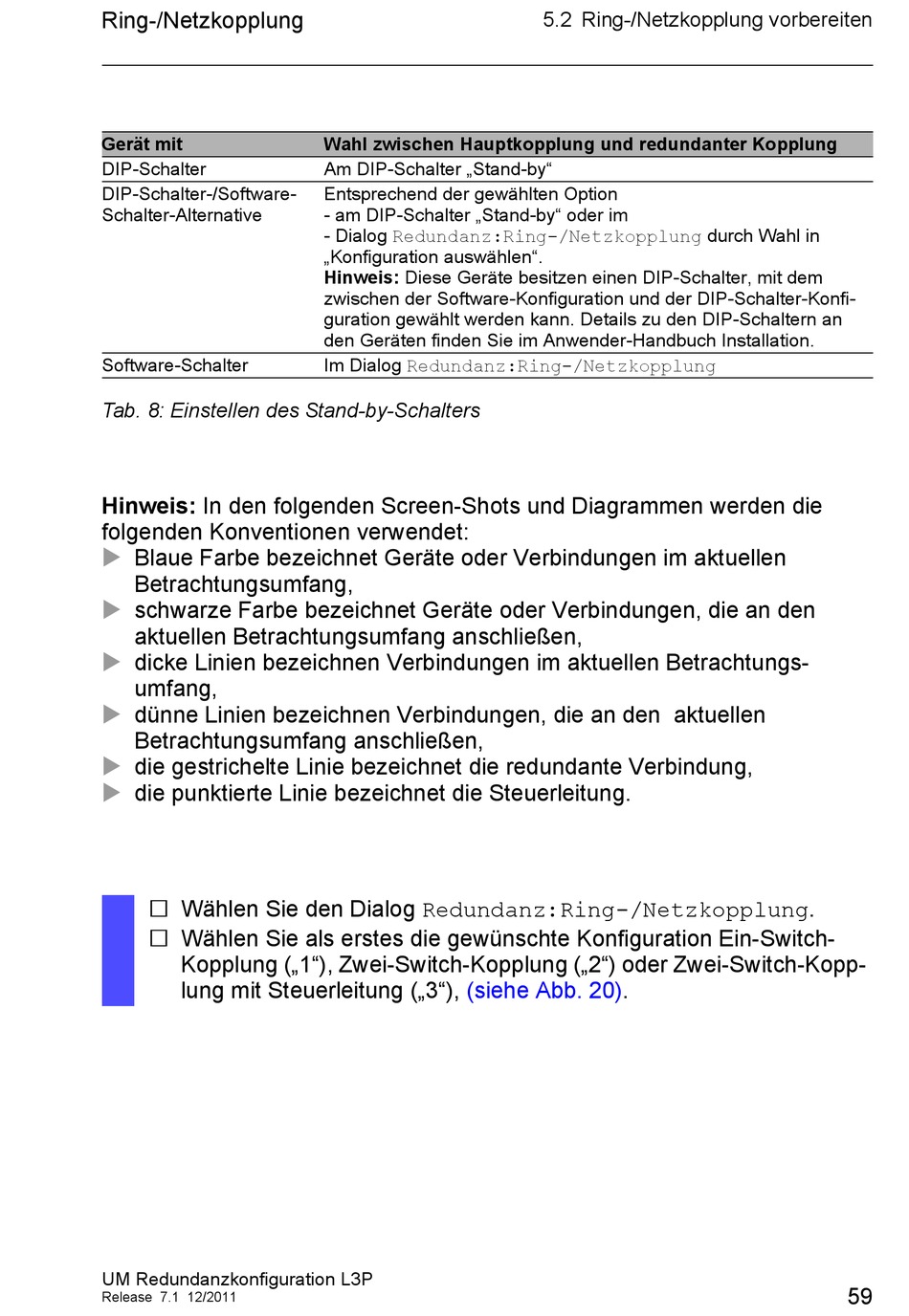

Hirschmann PowerMICE Anwenderhandbuch Seite 59

Ring-/Netzkopplung
Gerät mit
DIP-Schalter
DIP-Schalter-/Software-
Schalter-Alternative
Software-Schalter
Tab. 8: Einstellen des Stand-by-Schalters
Hinweis: In den folgenden Screen-Shots und Diagrammen werden die
folgenden Konventionen verwendet:
 Blaue Farbe bezeichnet Geräte oder Verbindungen im aktuellen
Betrachtungsumfang,

schwarze Farbe bezeichnet Geräte oder Verbindungen, die an den
aktuellen Betrachtungsumfang anschließen,
 dicke Linien bezeichnen Verbindungen im aktuellen Betrachtungs-
umfang,

dünne Linien bezeichnen Verbindungen, die an den aktuellen
Betrachtungsumfang anschließen,

die gestrichelte Linie bezeichnet die redundante Verbindung,
 die punktierte Linie bezeichnet die Steuerleitung.
 Wählen Sie den Dialog Redundanz:Ring-/Netzkopplung.
 Wählen Sie als erstes die gewünschte Konfiguration Ein-Switch-
Kopplung („1"), Zwei-Switch-Kopplung („2") oder Zwei-Switch-Kopp-
lung mit Steuerleitung („3"),
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
Wahl zwischen Hauptkopplung und redundanter Kopplung
Am DIP-Schalter „Stand-by"
Entsprechend der gewählten Option
- am DIP-Schalter „Stand-by" oder im
- Dialog Redundanz:Ring-/Netzkopplung durch Wahl in
„Konfiguration auswählen".
Hinweis: Diese Geräte besitzen einen DIP-Schalter, mit dem
zwischen der Software-Konfiguration und der DIP-Schalter-Konfi-
guration gewählt werden kann. Details zu den DIP-Schaltern an
den Geräten finden Sie im Anwender-Handbuch Installation.
Im Dialog Redundanz:Ring-/Netzkopplung
(siehe Abb.
5.2 Ring-/Netzkopplung vorbereiten
20).
