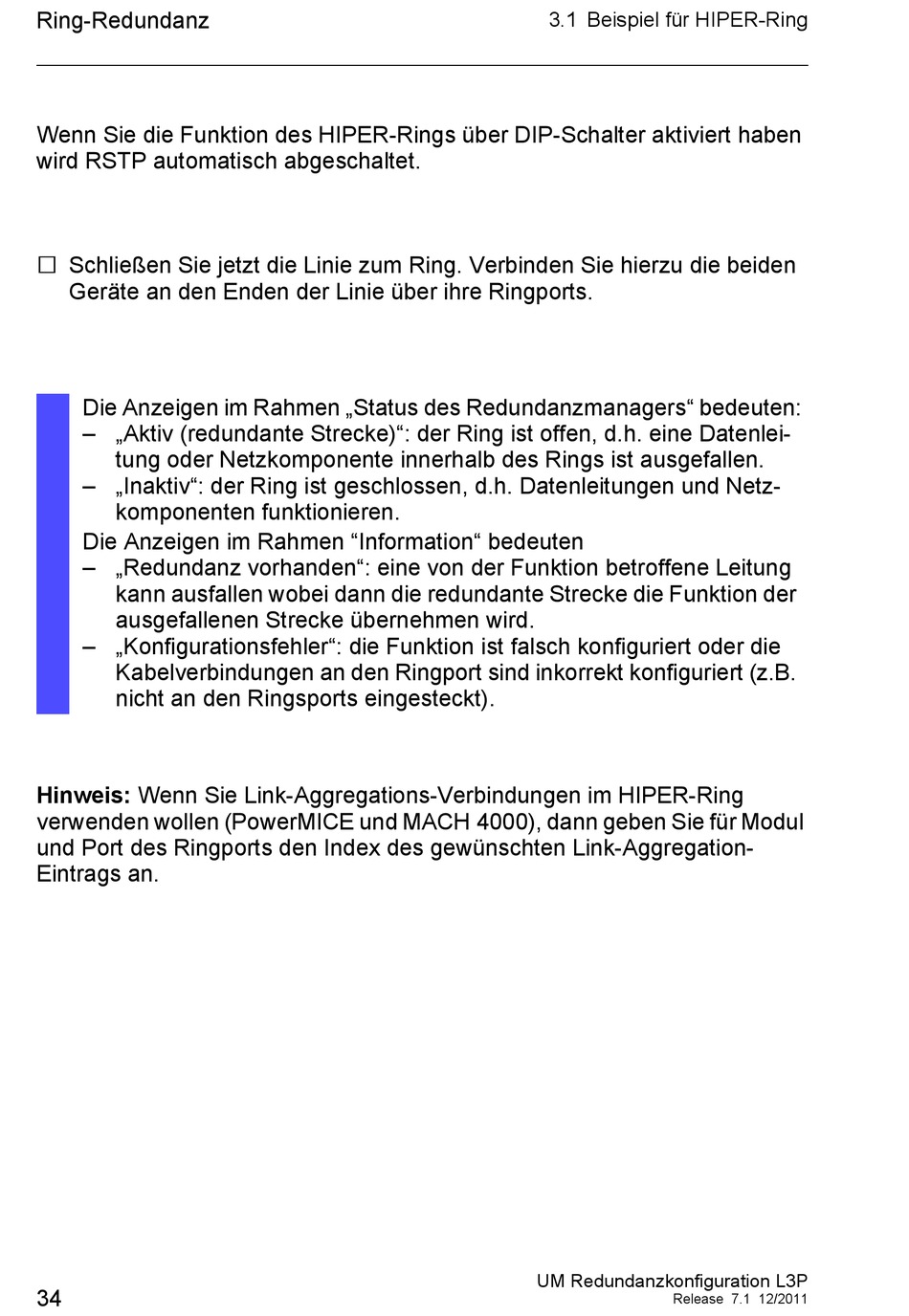

Hirschmann PowerMICE Anwenderhandbuch Seite 34

Ring-Redundanz
Wenn Sie die Funktion des HIPER-Rings über DIP-Schalter aktiviert haben
wird RSTP automatisch abgeschaltet.
 Schließen Sie jetzt die Linie zum Ring. Verbinden Sie hierzu die beiden
Geräte an den Enden der Linie über ihre Ringports.
Die Anzeigen im Rahmen „Status des Redundanzmanagers" bedeuten:
– „Aktiv (redundante Strecke)": der Ring ist offen, d.h. eine Datenlei-
tung oder Netzkomponente innerhalb des Rings ist ausgefallen.
– „Inaktiv": der Ring ist geschlossen, d.h. Datenleitungen und Netz-
komponenten funktionieren.
Die Anzeigen im Rahmen "Information" bedeuten
– „Redundanz vorhanden": eine von der Funktion betroffene Leitung
kann ausfallen wobei dann die redundante Strecke die Funktion der
ausgefallenen Strecke übernehmen wird.
– „Konfigurationsfehler": die Funktion ist falsch konfiguriert oder die
Kabelverbindungen an den Ringport sind inkorrekt konfiguriert (z.B.
nicht an den Ringsports eingesteckt).
Hinweis: Wenn Sie Link-Aggregations-Verbindungen im HIPER-Ring
verwenden wollen (PowerMICE und MACH 4000), dann geben Sie für Modul
und Port des Ringports den Index des gewünschten Link-Aggregation-
Eintrags an.
