Hirschmann PowerMICE Anwenderhandbuch Seite 21

Link-Aggregation
 Belassen Sie den Haken in der Spalte „Link Trap", wenn das
Gerät einen Alarm generieren soll, sobald alle Verbindungen der
Link-Aggregation unterbrochen sind.
 In der Spalte „STP-Modus" wählen Sie
on, wenn die Link-Aggregation-Verbindung in einen Spanning Tree
eingebunden ist,
off, wenn kein Spanning Tree aktiv ist, bzw. die Link-Aggregation
Segment eines HIPER-Rings ist.
 „Typ" zeigt an, ob Sie diese Link-Aggregation-Verbindung manuell
(Statische Link-Aggregation zulassen ist angewählt)
angelegt haben, oder ob sie dynamisch mit Hilfe des LACP (Stati-
sche Link Aggregation zulassen ist nicht angewählt)
zustande gekommen ist.
Hinweis: bestehen die Mehrfachverbindungen zwischen Geräten,
die das LACP unterstützen und ist dennoch Statische Link-
Aggregation zulassen angewählt, wird trotzdem dynamic
angezeigt, da die Geräte in diesem Fall automatisch auf dynamisch
umschalten.

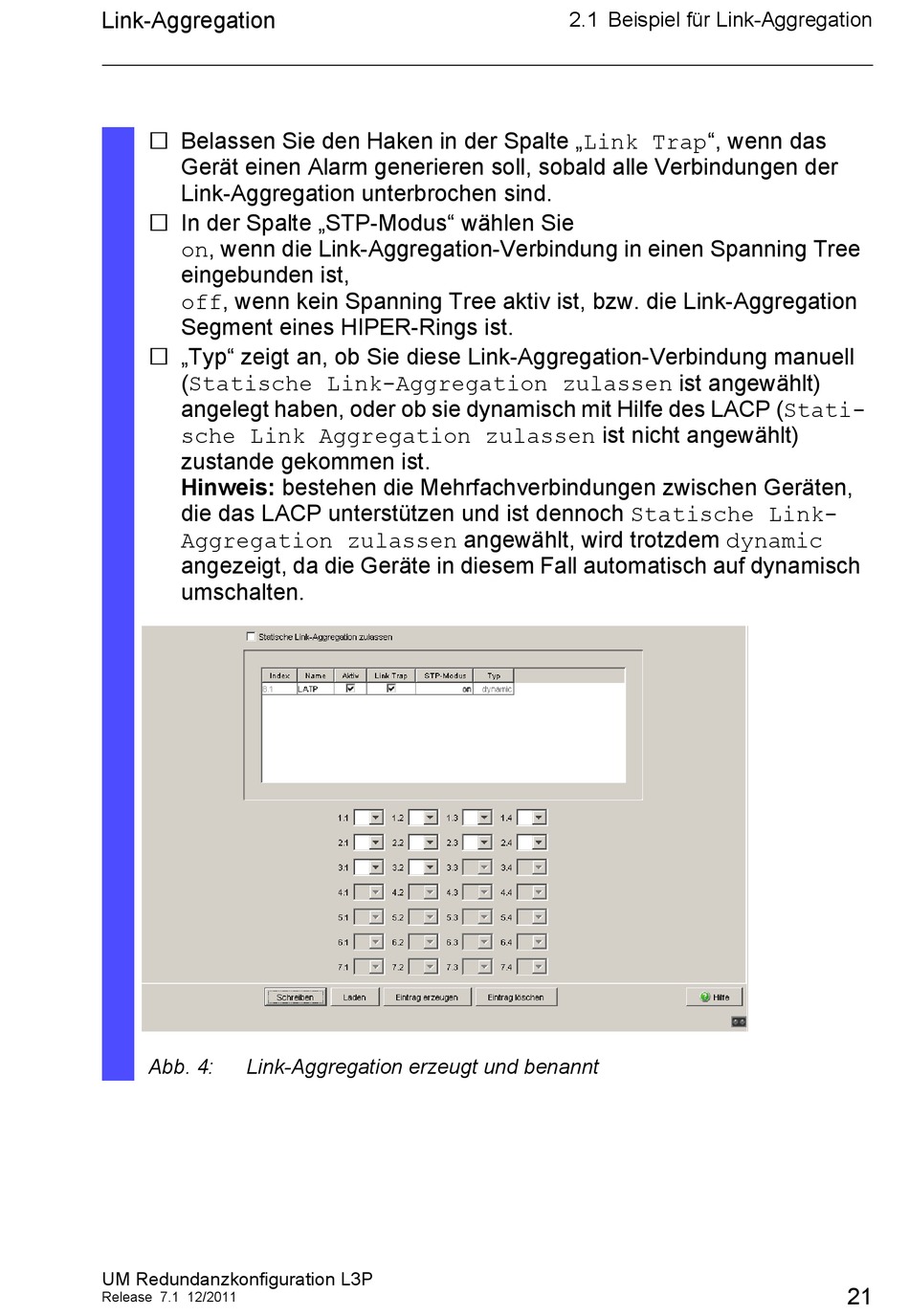

Abb. 4: Link-Aggregation erzeugt und benannt
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
2.1 Beispiel für Link-Aggregation
21
