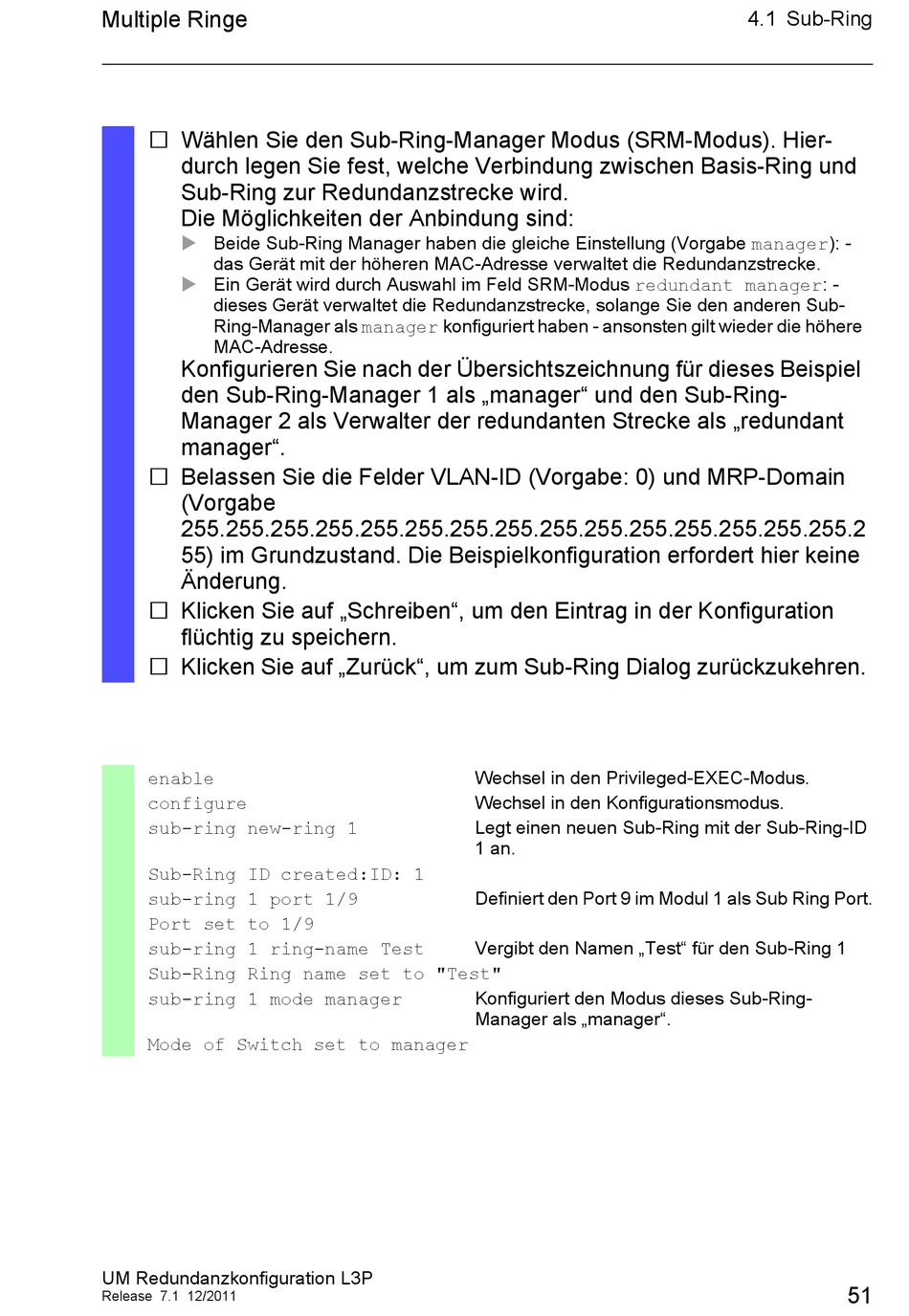

Multiple Ringe
 Wählen Sie den Sub-Ring-Manager Modus (SRM-Modus). Hier-
durch legen Sie fest, welche Verbindung zwischen Basis-Ring und
Sub-Ring zur Redundanzstrecke wird.
Die Möglichkeiten der Anbindung sind:
 Beide Sub-Ring Manager haben die gleiche Einstellung (Vorgabe manager): -
das Gerät mit der höheren MAC-Adresse verwaltet die Redundanzstrecke.

Ein Gerät wird durch Auswahl im Feld SRM-Modus redundant manager: -
dieses Gerät verwaltet die Redundanzstrecke, solange Sie den anderen Sub-
Ring-Manager als manager konfiguriert haben - ansonsten gilt wieder die höhere
MAC-Adresse.
Konfigurieren Sie nach der Übersichtszeichnung für dieses Beispiel
den Sub-Ring-Manager 1 als „manager" und den Sub-Ring-
Manager 2 als Verwalter der redundanten Strecke als „redundant
manager".
 Belassen Sie die Felder VLAN-ID (Vorgabe: 0) und MRP-Domain
(Vorgabe
255.255.255.255.255.255.255.255.255.255.255.255.255.255.255.2
55) im Grundzustand. Die Beispielkonfiguration erfordert hier keine
Änderung.
 Klicken Sie auf „Schreiben", um den Eintrag in der Konfiguration
flüchtig zu speichern.
 Klicken Sie auf „Zurück", um zum Sub-Ring Dialog zurückzukehren.
enable
configure
sub-ring new-ring 1
Sub-Ring ID created:ID: 1
sub-ring 1 port 1/9
Port set to 1/9
sub-ring 1 ring-name Test
Sub-Ring Ring name set to "Test"
sub-ring 1 mode manager
Mode of Switch set to manager
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
Wechsel in den Privileged-EXEC-Modus.
Wechsel in den Konfigurationsmodus.
Legt einen neuen Sub-Ring mit der Sub-Ring-ID
1 an.
Definiert den Port 9 im Modul 1 als Sub Ring Port.
Vergibt den Namen „Test" für den Sub-Ring 1
Konfiguriert den Modus dieses Sub-Ring-
Manager als „manager".
4.1 Sub-Ring
