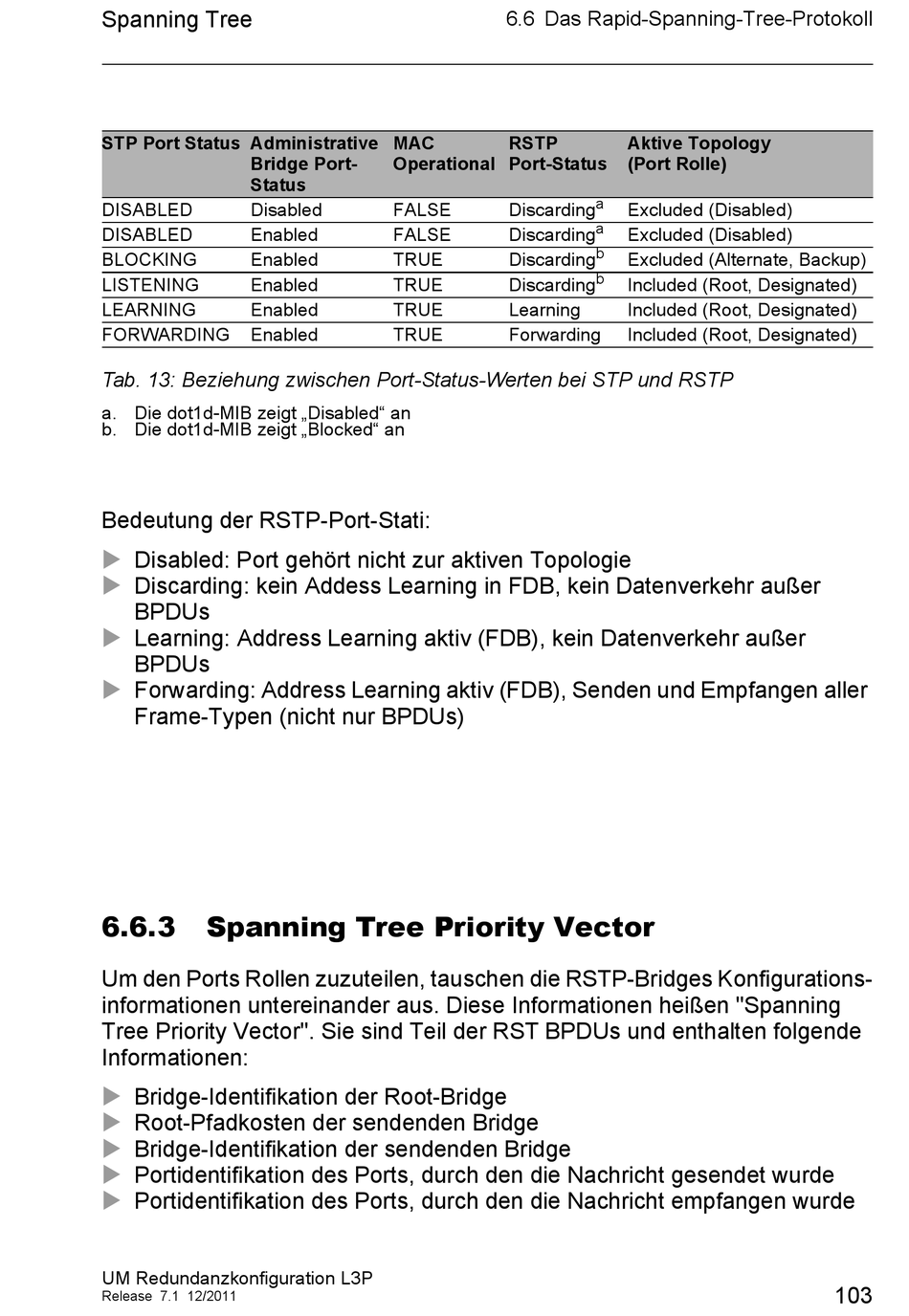

Spanning Tree
STP Port Status Administrative
Bridge Port-
Status
DISABLED Disabled
DISABLED Enabled
BLOCKING Enabled
LISTENING Enabled
LEARNING Enabled
FORWARDING Enabled
Tab. 13: Beziehung zwischen Port-Status-Werten bei STP und RSTP
a. Die dot1d-MIB zeigt „Disabled" an
b. Die dot1d-MIB zeigt „Blocked" an
Bedeutung der RSTP-Port-Stati:

Disabled: Port gehört nicht zur aktiven Topologie
 Discarding: kein Addess Learning in FDB, kein Datenverkehr außer
BPDUs

Learning: Address Learning aktiv (FDB), kein Datenverkehr außer
BPDUs

Forwarding: Address Learning aktiv (FDB), Senden und Empfangen aller
Frame-Typen (nicht nur BPDUs)
6.6.3

Spanning Tree Priority Vector

Um den Ports Rollen zuzuteilen, tauschen die RSTP-Bridges Konfigurations-
informationen untereinander aus. Diese Informationen heißen "Spanning
Tree Priority Vector". Sie sind Teil der RST BPDUs und enthalten folgende
Informationen:

Bridge-Identifikation der Root-Bridge
 Root-Pfadkosten der sendenden Bridge
 Bridge-Identifikation der sendenden Bridge

Portidentifikation des Ports, durch den die Nachricht gesendet wurde

Portidentifikation des Ports, durch den die Nachricht empfangen wurde
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
6.6 Das Rapid-Spanning-Tree-Protokoll
MAC RSTP
Operational Port-Status
FALSE Discarding
FALSE Discarding
TRUE Discarding
TRUE Discarding
TRUE Learning
TRUE Forwarding
Aktive Topology
(Port Rolle)
a
Excluded (Disabled)
a
Excluded (Disabled)
b
Excluded (Alternate, Backup)
b
Included (Root, Designated)
Included (Root, Designated)
Included (Root, Designated)
103
