Multiple Ringe
RM
SRM 3

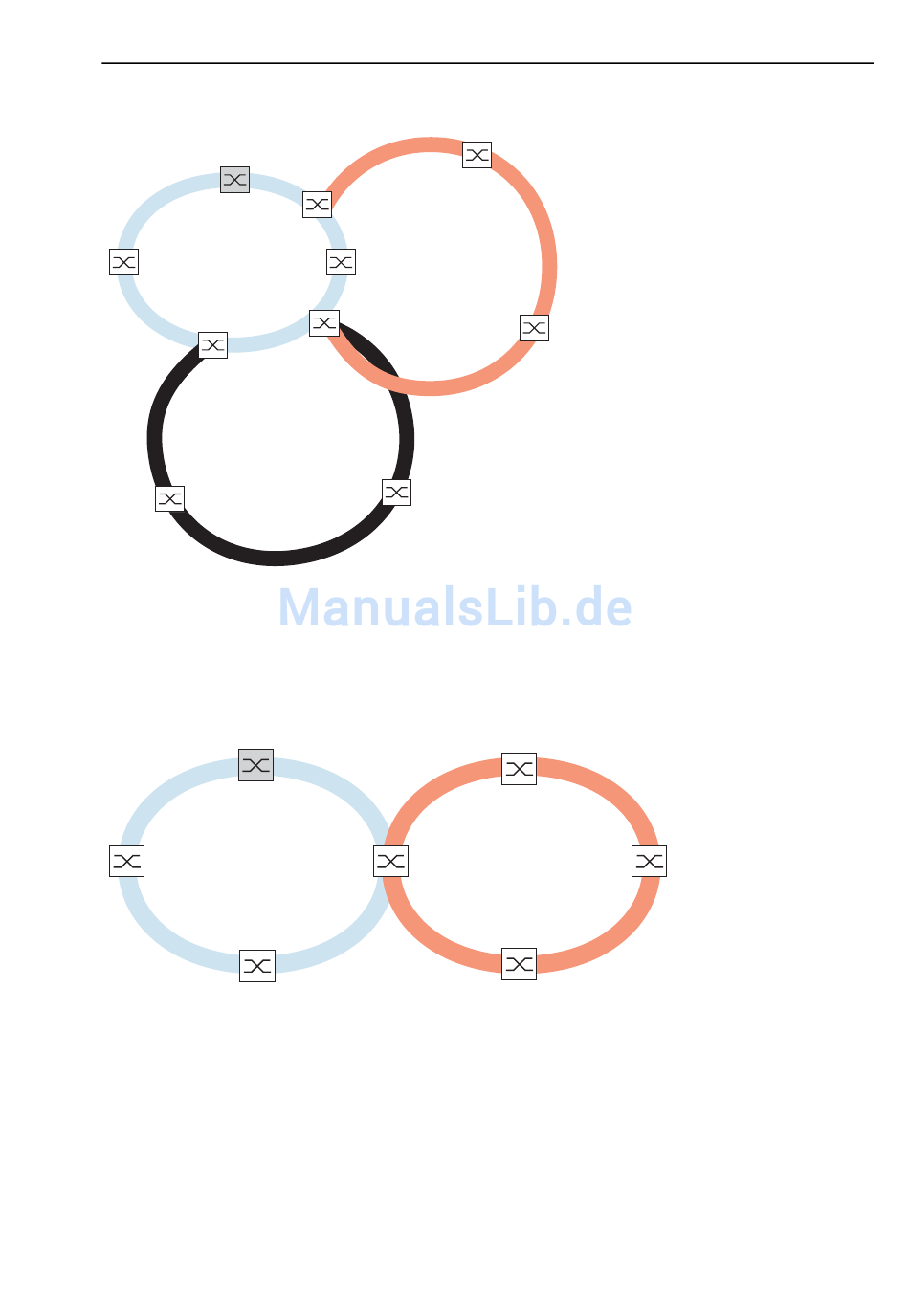

Abb. 15: Sonderfall: ein Sub-Ring-Manager verwaltet 2 Sub-Ringe (2 Instanzen),
Je nach Gerätetyp können Sie weitere Instanzen konfigurieren.
RM
Abb. 16: Sonderfall: ein Sub-Ring-Manager verwaltet beide Enden eines Sub-
Rings an unterschiedlichen Ports (Single-Sub-Ring-Manager)
Hinweis: Schließen Sie Sub-Ringe ausschließlich an bestehende Basis-
Ringe an. Kaskadieren Sie keine Sub-Ringe (d.h., ein neuer Sub-Ring darf
nicht an einen bestehenden Sub-Ring angeschlossen werden).
UM Redundanzkonfiguration L3P
Release 7.1 12/2011
SRM 1
SRM 2
SRM 1
4.1 Sub-Ring
