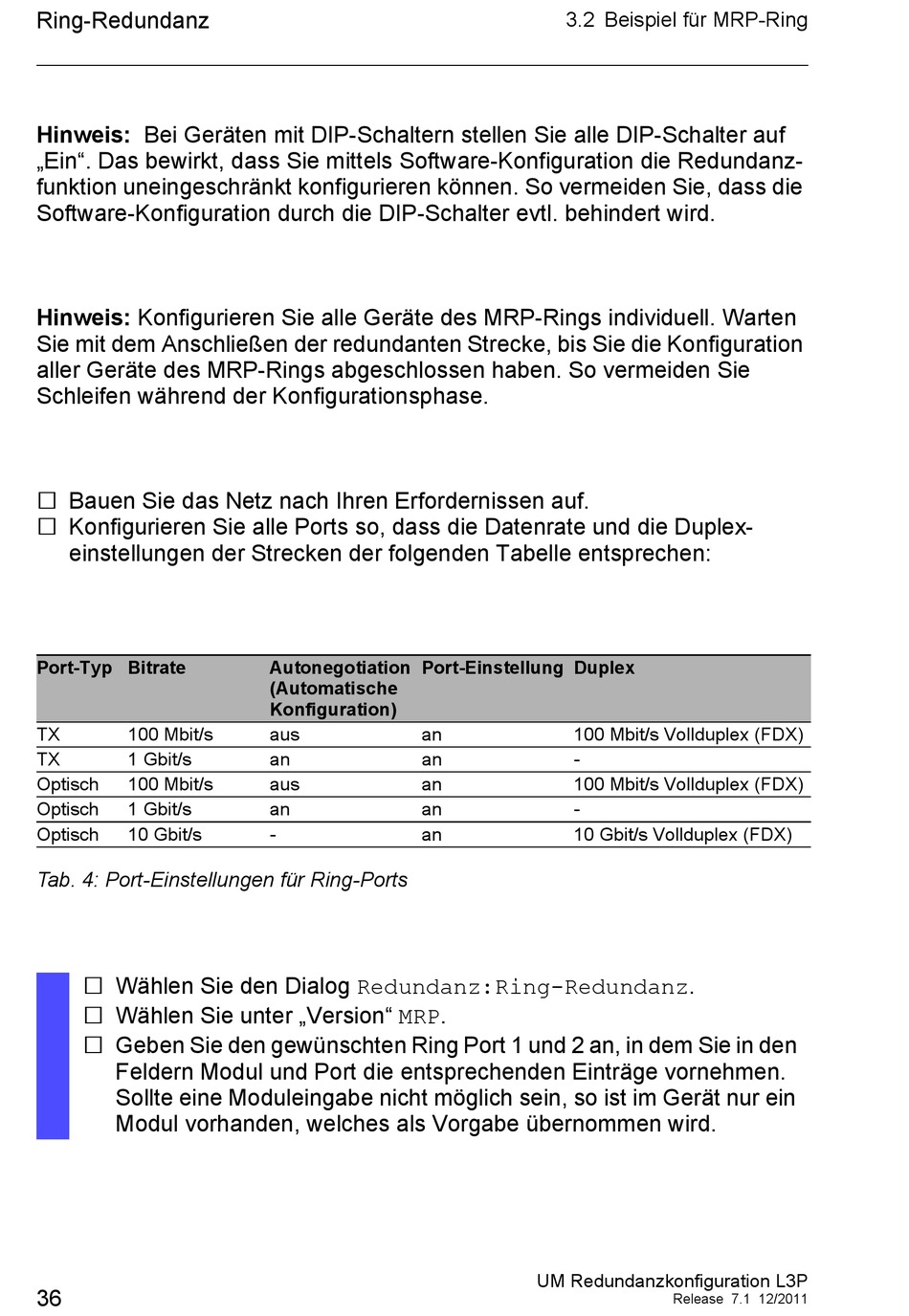

Hirschmann PowerMICE Anwenderhandbuch Seite 36

Ring-Redundanz
Hinweis: Bei Geräten mit DIP-Schaltern stellen Sie alle DIP-Schalter auf
„Ein". Das bewirkt, dass Sie mittels Software-Konfiguration die Redundanz-
funktion uneingeschränkt konfigurieren können. So vermeiden Sie, dass die
Software-Konfiguration durch die DIP-Schalter evtl. behindert wird.
Hinweis: Konfigurieren Sie alle Geräte des MRP-Rings individuell. Warten
Sie mit dem Anschließen der redundanten Strecke, bis Sie die Konfiguration
aller Geräte des MRP-Rings abgeschlossen haben. So vermeiden Sie
Schleifen während der Konfigurationsphase.
 Bauen Sie das Netz nach Ihren Erfordernissen auf.
 Konfigurieren Sie alle Ports so, dass die Datenrate und die Duplex-
einstellungen der Strecken der folgenden Tabelle entsprechen:
Port-Typ Bitrate
TX 100 Mbit/s
TX 1 Gbit/s
Optisch 100 Mbit/s
Optisch 1 Gbit/s
Optisch 10 Gbit/s
Tab. 4: Port-Einstellungen für Ring-Ports
 Wählen Sie den Dialog Redundanz:Ring-Redundanz.
 Wählen Sie unter „Version" MRP.
 Geben Sie den gewünschten Ring Port 1 und 2 an, in dem Sie in den
Feldern Modul und Port die entsprechenden Einträge vornehmen.
Sollte eine Moduleingabe nicht möglich sein, so ist im Gerät nur ein
Modul vorhanden, welches als Vorgabe übernommen wird.
36
Autonegotiation Port-Einstellung Duplex
(Automatische
Konfiguration)
aus an
an an
aus an
an an
- an
3.2 Beispiel für MRP-Ring
100 Mbit/s Vollduplex (FDX)
-
100 Mbit/s Vollduplex (FDX)
-
10 Gbit/s Vollduplex (FDX)
