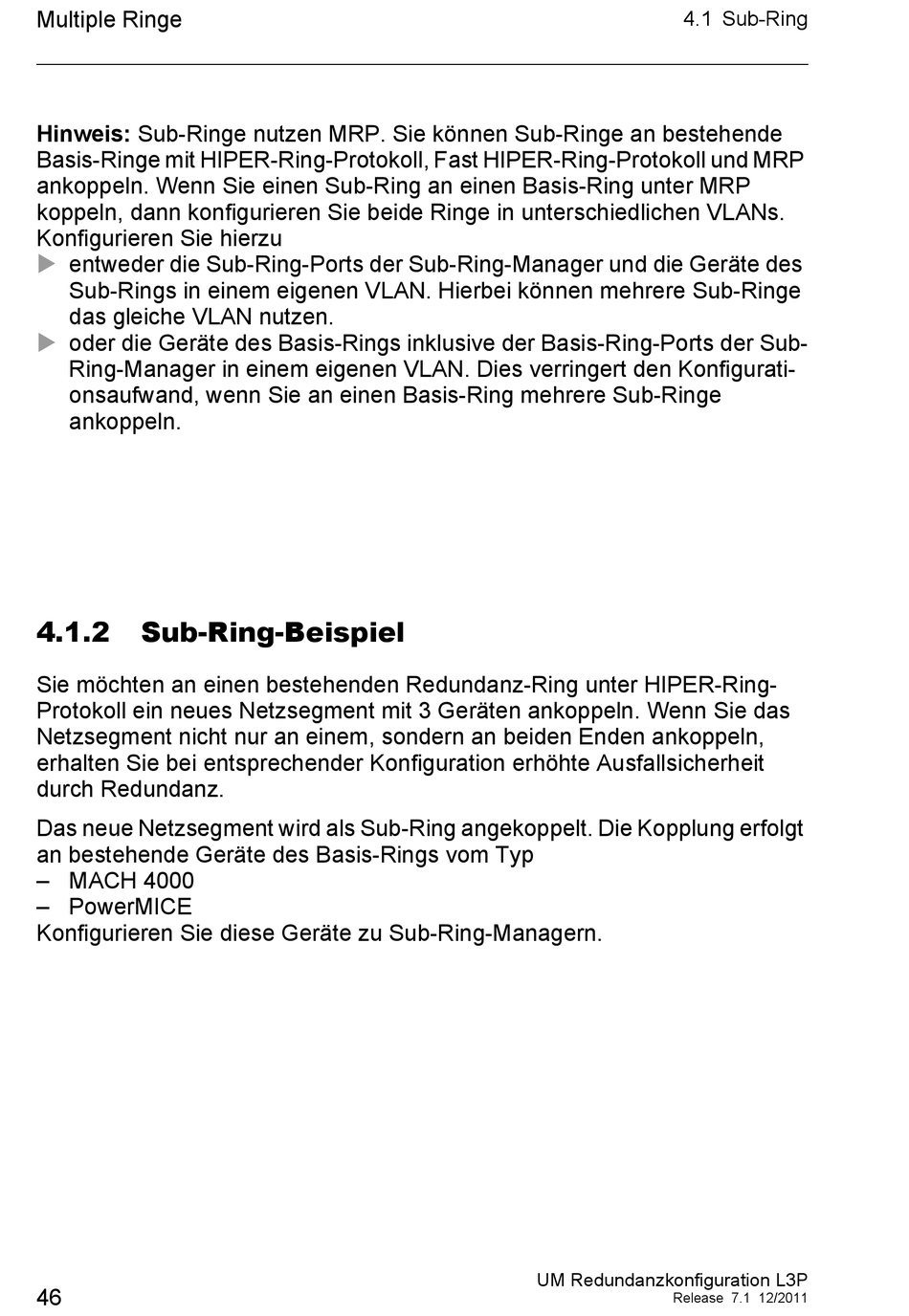

Multiple Ringe
Hinweis: Sub-Ringe nutzen MRP. Sie können Sub-Ringe an bestehende
Basis-Ringe mit HIPER-Ring-Protokoll, Fast HIPER-Ring-Protokoll und MRP
ankoppeln. Wenn Sie einen Sub-Ring an einen Basis-Ring unter MRP
koppeln, dann konfigurieren Sie beide Ringe in unterschiedlichen VLANs.
Konfigurieren Sie hierzu
 entweder die Sub-Ring-Ports der Sub-Ring-Manager und die Geräte des
Sub-Rings in einem eigenen VLAN. Hierbei können mehrere Sub-Ringe
das gleiche VLAN nutzen.
 oder die Geräte des Basis-Rings inklusive der Basis-Ring-Ports der Sub-
Ring-Manager in einem eigenen VLAN. Dies verringert den Konfigurati-
onsaufwand, wenn Sie an einen Basis-Ring mehrere Sub-Ringe
ankoppeln.
4.1.2

Sub-Ring-Beispiel

Sie möchten an einen bestehenden Redundanz-Ring unter HIPER-Ring-
Protokoll ein neues Netzsegment mit 3 Geräten ankoppeln. Wenn Sie das
Netzsegment nicht nur an einem, sondern an beiden Enden ankoppeln,
erhalten Sie bei entsprechender Konfiguration erhöhte Ausfallsicherheit
durch Redundanz.
Das neue Netzsegment wird als Sub-Ring angekoppelt. Die Kopplung erfolgt
an bestehende Geräte des Basis-Rings vom Typ
– MACH 4000
– PowerMICE
Konfigurieren Sie diese Geräte zu Sub-Ring-Managern.
