Ring-/Netzkopplung

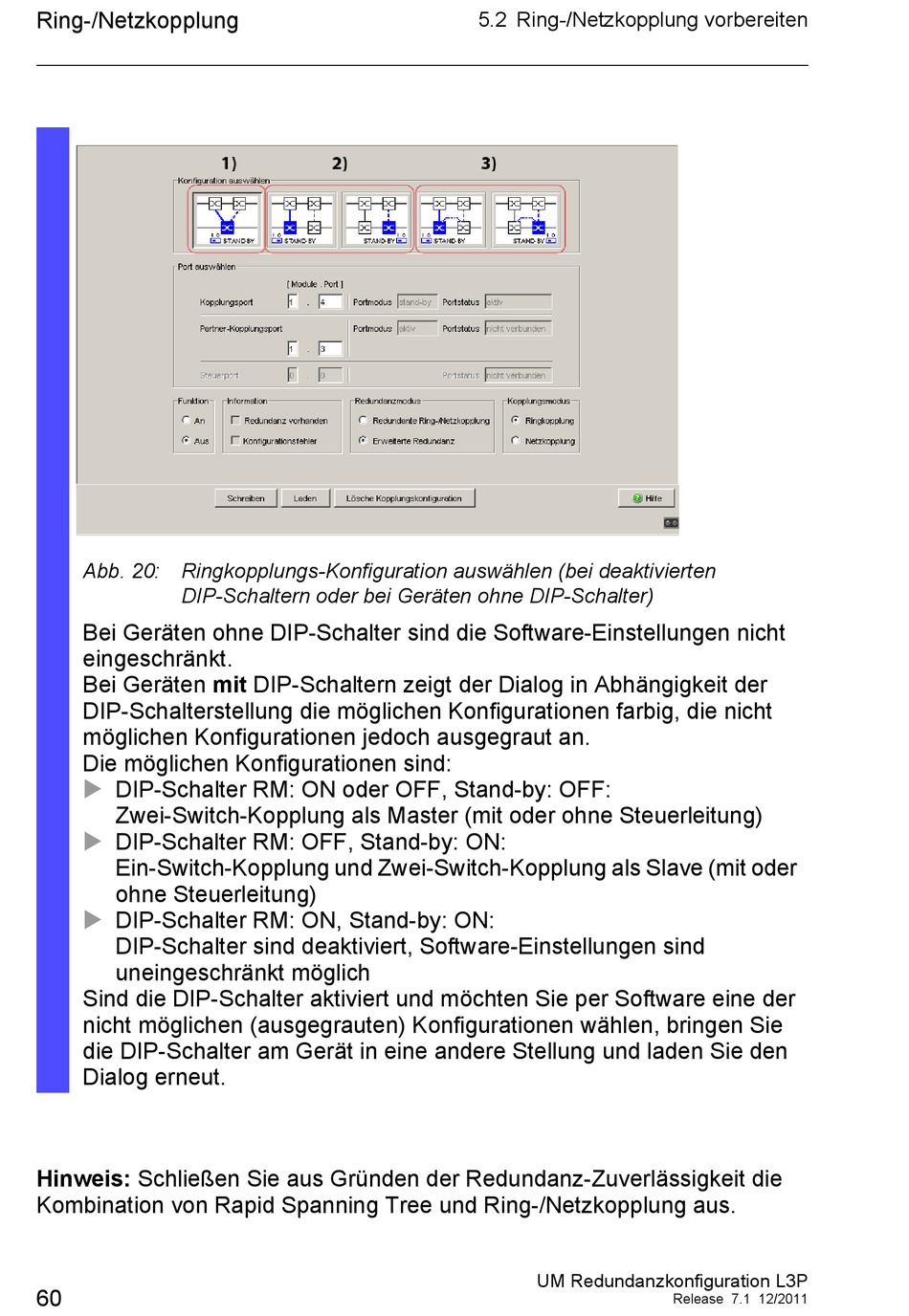

Abb. 20: Ringkopplungs-Konfiguration auswählen (bei deaktivierten
DIP-Schaltern oder bei Geräten ohne DIP-Schalter)
Bei Geräten ohne DIP-Schalter sind die Software-Einstellungen nicht
eingeschränkt.
Bei Geräten mit DIP-Schaltern zeigt der Dialog in Abhängigkeit der
DIP-Schalterstellung die möglichen Konfigurationen farbig, die nicht
möglichen Konfigurationen jedoch ausgegraut an.
Die möglichen Konfigurationen sind:
 DIP-Schalter RM: ON oder OFF, Stand-by: OFF:
Zwei-Switch-Kopplung als Master (mit oder ohne Steuerleitung)

DIP-Schalter RM: OFF, Stand-by: ON:
Ein-Switch-Kopplung und Zwei-Switch-Kopplung als Slave (mit oder
ohne Steuerleitung)

DIP-Schalter RM: ON, Stand-by: ON:
DIP-Schalter sind deaktiviert, Software-Einstellungen sind
uneingeschränkt möglich
Sind die DIP-Schalter aktiviert und möchten Sie per Software eine der
nicht möglichen (ausgegrauten) Konfigurationen wählen, bringen Sie
die DIP-Schalter am Gerät in eine andere Stellung und laden Sie den
Dialog erneut.
Hinweis: Schließen Sie aus Gründen der Redundanz-Zuverlässigkeit die
Kombination von Rapid Spanning Tree und Ring-/Netzkopplung aus.
