Platinenstecker J8
Am Platinenstecker J8 können zusätzliche Schaltkontakte zur
externen Kesselsteuerung angeschlossen werden.
– Über einen, an die Klemmen 1+2 (BSK) angeschlossenen
potenzialfreien Schaltkontakt, kann eine externe Betriebsar-
tenumschaltung bewirkt werden.
Abhängig von einem dazwischen geschalteten Widerstand,
wird bei geschlossenem Schaltkontakt auf die zugeordnete
Betriebsart umgeschaltet - siehe Funktion "Betriebsartenum-
schaltung mit Brennersperrkontakt" in der Dokumentation
„ROTEX Regelung RoCon BF".
– Über einen an die Klemmen 3+4 (EBA) angeschlossenen
potenzialfreien Schaltkontakt, kann eine externe Wärmean-
forderung bewirkt werden.
Bei geschlossenem Schaltkontakt wird die Vorlauf-Solltem-
peratur auf den über den Parameter [T-Vorlauf Tag] an der
Regelung RoCon BF eingestellten Wert gesetzt. Eine Schal-
tung über den BSK-Schaltkontakt hat Priorität gegenüber die-
ser Anforderung.
Platinenstecker J3
Am Platinenstecker J3 (Klemmen A+A
Steuer-, Erfassungs- oder Anzeigegerät (z. B. Lampe) an den in-
ternen Schaltkontakt angeschlossen werden.
Die Bedingung für die Schaltfunktion kann über die Parameter
[Sonderfkt Schaltk] und [Wartezeit Sonderfkt] an der Regelung
RoCon BF eingestellt werden.
Platinenstecker J16
Am Platinenstecker J16 (Klemmen 1+2) kann ein Raumther-
mostat (potenzialfreier Schaltkontakt) angeschlossen werden.
Ein angeschlossener Raumthermostat, muss über den Para-
meter [Raumthermostat] Regelung RoCon BF aktiviert werden.
In der Betriebsart "Heizen" und während der aktiven Heizphasen
der Zeitprogramme, bewirkt ein geschlossener Schaltkontakt
eine Wärmeanforderung. Diese Anforderung hat Priorität ge-
genüber den Schaltkontaktfunktionen die über den Platinen-
stecker J8 angeschlossen sind.
Die Frostschutzfunktionen sind auch bei geöffnetem Schalt-
kontakt aktiv.
Weitere Hinweise und eine genaue Beschreibung
finden Sie in der Dokumentation „ROTEX Regelung
RoCon BF". Sie ist im Lieferumfang der ROTEX GCU
compact enthalten.
4.9 Gasleitung anschließen, Brennereinstellung
für Gasart prüfen
EXPLOSIONSGEFAHR!
Austretendes Gas bedroht unmittelbar das Leben und
die Gesundheit von Personen. Bereits geringe Fun-
kenbildung führt zu schweren Explosionen.
Vor Arbeiten an Gas führenden Teilen immer das
Gasabsperrventil des Hauses schließen.
Bei Gasgeruch den Raum gut durchlüften.
Funken- oder Flammenbildung verhindern (z. B.
durch offenes Feuer, elektrische Schalter oder
Mobiltelefone).
Arbeiten an Gas führenden Teilen nur durch vom
Gas- oder Energieversorgungsunternehmen
autorisierte und geschulte Heizungsfachkräfte.
FA ROTEX GCU compact -
,A ) kann ein externes
1 2
4 x Aufstellung und Installation

4.9.1 Wichtige Hinweise zum Gasanschluss

Gasanschluss
– Den Gasanschluss entsprechend den technischen Regeln für
Gasinstallation (DE: DVGW-Arbeitsblatt G 600 / TRGI 2008
und TRF; CH: SVGW-Gasleitsätze G1, EKAS-Form. 1942
Flüssiggas-Richtlinie, Teil 2, Vorschriften der kantonalen Ins-
tanzen z. B. Feuerpolizeivorschriften), sowie den einschlägi-
gen Vorschriften des Bestimmungslandes und des Gasver-
sorgungsunternehmens ausführen.
– Bauseitig muss eine thermisch auslösende Absperrvorrich-
tung (TAE) und ein Gasströmungswächter (GSW) mit DVGW
Prüfzeichen eingebaut werden. Die TAE muss der Prüfgrund-
lage DVGW-VP 301 entsprechen. Der GSW muss entspre-
chend der maximal einstellbaren Nennbelastung des Geräts
dimensioniert sein.
Gasart
– Der Gasbrenner ist werksseitig auf die Gasart "Erdgas" ein-
gestellt.
– Zulässigen Gas-Eingangsdruck (Ruhedruck) beachten (siehe
Tab. 12-5).
4.9.2 Gasleitung anschließen
Der serienmäßige Gasanschluss-Wellschlauch kann
einen Druckabfall von bis zu 5 mbar hervorrufen. Da-
durch wird die Funktion der ROTEX GCU compact
nicht nachteilig beeinflusst.

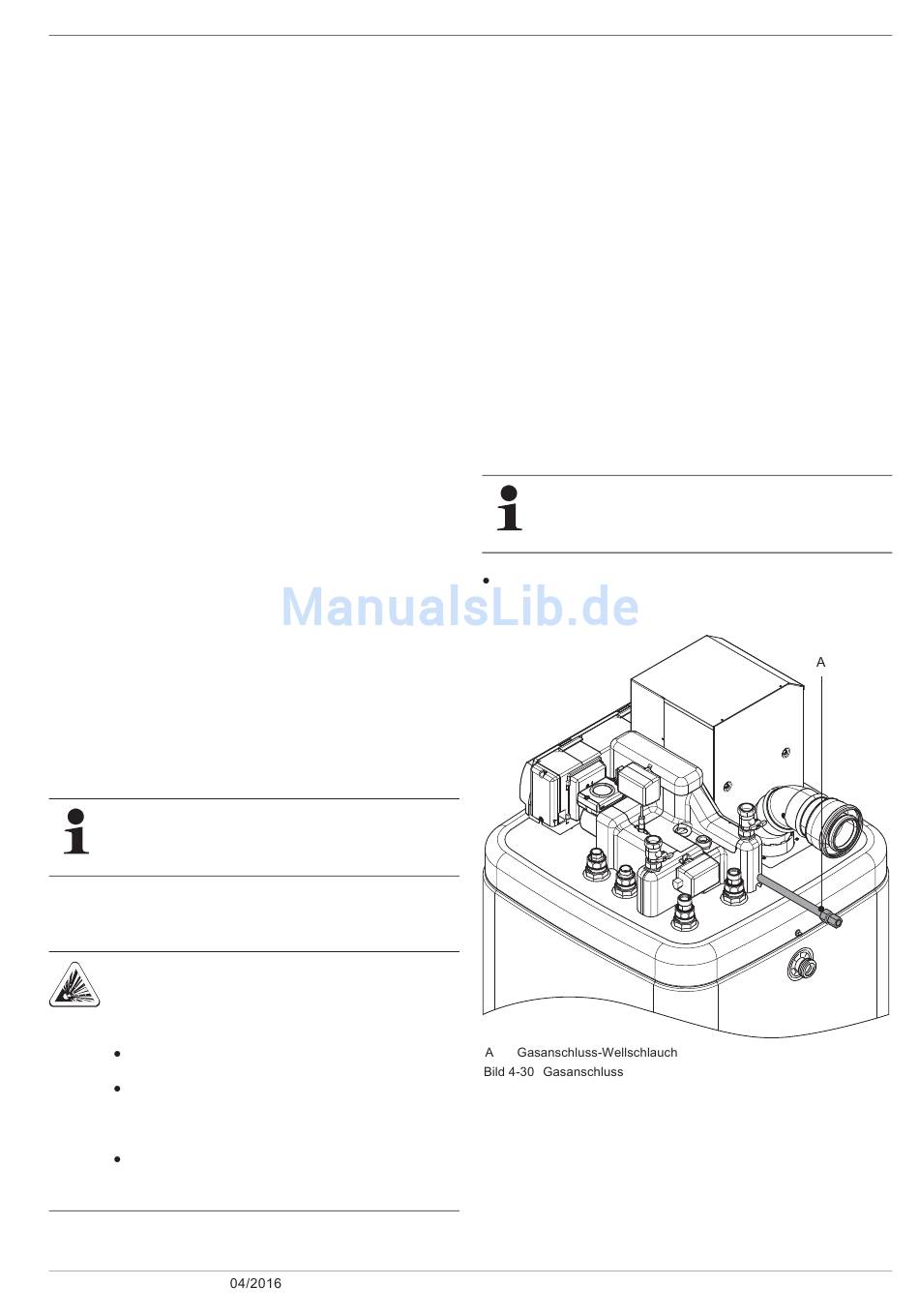

Werksseitig montierten Gasanschluss-Wellschlauch (A)
(Rohrgewinde DIN EN 2999 Rp ½") spannungsfrei an die
Gaszuleitung anschließen.
