4 x Aufstellung und Installation
Bei Beschränkung des Leistungsbereichs wird gegebenenfalls
eine Neuberechnung der maximal zulässigen Höhe der Abgas-
leitung notwendig. Die Kenngrößen für die Abgasberechnung
können Sie Bild 4-6 und Kapitel 15 „Für den Schornsteinfeger"
entnehmen.
Der Abgasmassenstrom der Anlage hängt von der eingestellten
Brennerleistung ab.
A Erdgas E, H
B Erdgas L,LL
C Flüssiggas (Propan, Butan)

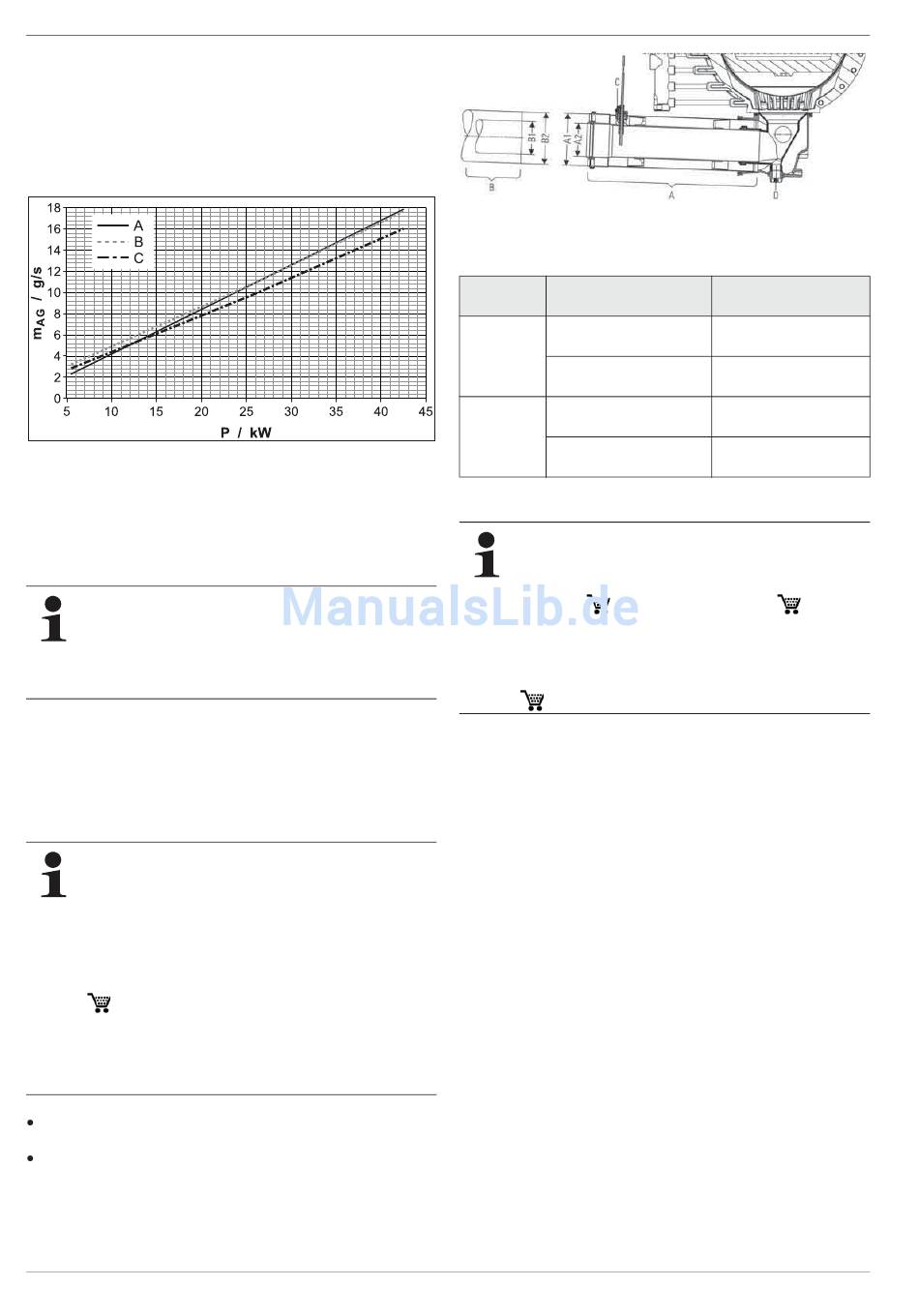

Bild 4-6 Abgasmassenstrom in Abhängigkeit der Brennerleistung
4.5.2 Abgasleitung an den ROTEX A1 anschließen
Voraussetzungen
Der ausführende Fachbetrieb muss sich vor Beginn der
Arbeiten mit dem Bezirksschornsteinfeger abstimmen.
Auch in Regionen, in denen es nicht gesetzlich vorge-
schrieben ist, empfehlen wir, die Beteiligung des
Bezirksschornsteinfegers mit einem Formblatt akten-
kundig zu machen.
– Das Abgassystem erfüllt die in Abschnitt 4.5.1 dargestellten
Anforderungen.
– Das Abgassystem erfüllt gegebenenfalls weiterführende nati-
onale oder regionale Sicherheitsanforderungen.
– Der ROTEX A1 ist korrekt aufgestellt.

Anschluss

Grundsätzlich kann jede Abgasleitung angeschlossen
werden, die die Mindestanforderungen im Sinne der
EN 14471 erfüllt und die CE-Kennzeichnung besitzt
(siehe Abschnitt 4.5.1).
Jede Abgasleitung muss zur Kontrolle und Einstellung
der Verbrennungswerte mit einem geeigneten Prüfad-
apter installiert werden. Die ROTEX LAS-Bausätze ent-
halten jeweils einen Prüfadapter (D8 PA,
15 50 79.00 93).
Wir empfehlen die Verwendung der zugehörigen
ROTEX Abgas-Bausätze (siehe Bild 4-8). Sie erfüllen
alle Anforderungen und sind zudem mit besonders säu-
rebeständigen Dichtungen ausgestattet.
ROTEX A1 innerhalb des Aufstellraumes an Abgasanlage
anschließen (Anschlussmaße siehe Bild 4-2 bzw. Bild 4-7).
Typenschild der Abgasleitung im Aufstellraum anbringen.
16
m Abgasmassenstrom in g/s
AG
P Brennerbelastung in kW
A Kesselseitiger Anschluss
B Abgasseitiger Anschluss
Bild 4-7 Anschlussmaße LAS-Anschluss der ROTEX A1
Anschluss- Anschluss
seite
A Kessel- A1 Abgas DN 80 Muffe
seitig
A2 Zuluft DN 125 Muffe Innendurchmesser
B Abgas- B1 Abgas DN 80
seitig
B2 Zuluft DN 125
Tab. 4-4 Anschlussmaße LAS-Anschluss der ROTEX A1
Durch Resonanzen im Abgassystem kann es in Einzel-
fällen zu einer verstärkten Geräuschentwicklung an der
Mündung der Abgasleitung kommen. Der Schallpegel
kann durch die Verwendung eines Schalldämpfers
(E8 MSD, 15 45 78 bzw. E11 MSD,
wirksam verringert werden.
Bei raumluftabhängigem Betrieb entstehen Luftan-
sauggeräusche. Der Schallpegel kann durch die Ver-
wendung eines Schalldämpfers (G ZLSD,
15 45 77) wirksam verringert werden.
C Abgastemperaturfühler
D Anschluss Kondensatablauf
Anschlussmaß in mm
Innendurchmesser
+0,8
= 80,4
–0,5
= 127,0
Außendurchmesser
+0,3
= 80,0
Außendurchmesser
±0,3
= 126,0
15 45 79)
