Die Menüs
4.5.1.4
Servo-seitige Mixer
Jeder der 7 Mixer kombiniert 8 Steuerfunktionen zu einem gemeinsamen
Ausgangsignal. Jedem Mixer sollte ein eindeutiger Name gegeben werden. Das
Ausgangssignal wird über den Namen des Mixers den Servos zugeordnet. Sie
können den gleichen Mixer mehreren Servos zuordnen.
Aufbau und Einstellen des Mixers erfolgen zur Sicherheit in getrennten
Hauptmenüs.
Der Aufbau wird im Menü Setup > Mixer aufbauen vorgenommen (siehe
Abschnitt 4.3.8 „Mixer aufbauen" auf Seite 104).
In diesem Menü erfolgt die Einstellung von Wegen und anderen Parametern. Es
werden nur die Mixer angezeigt, die auch verwendet, d.h. einem Servo zugeordnet,
sind.

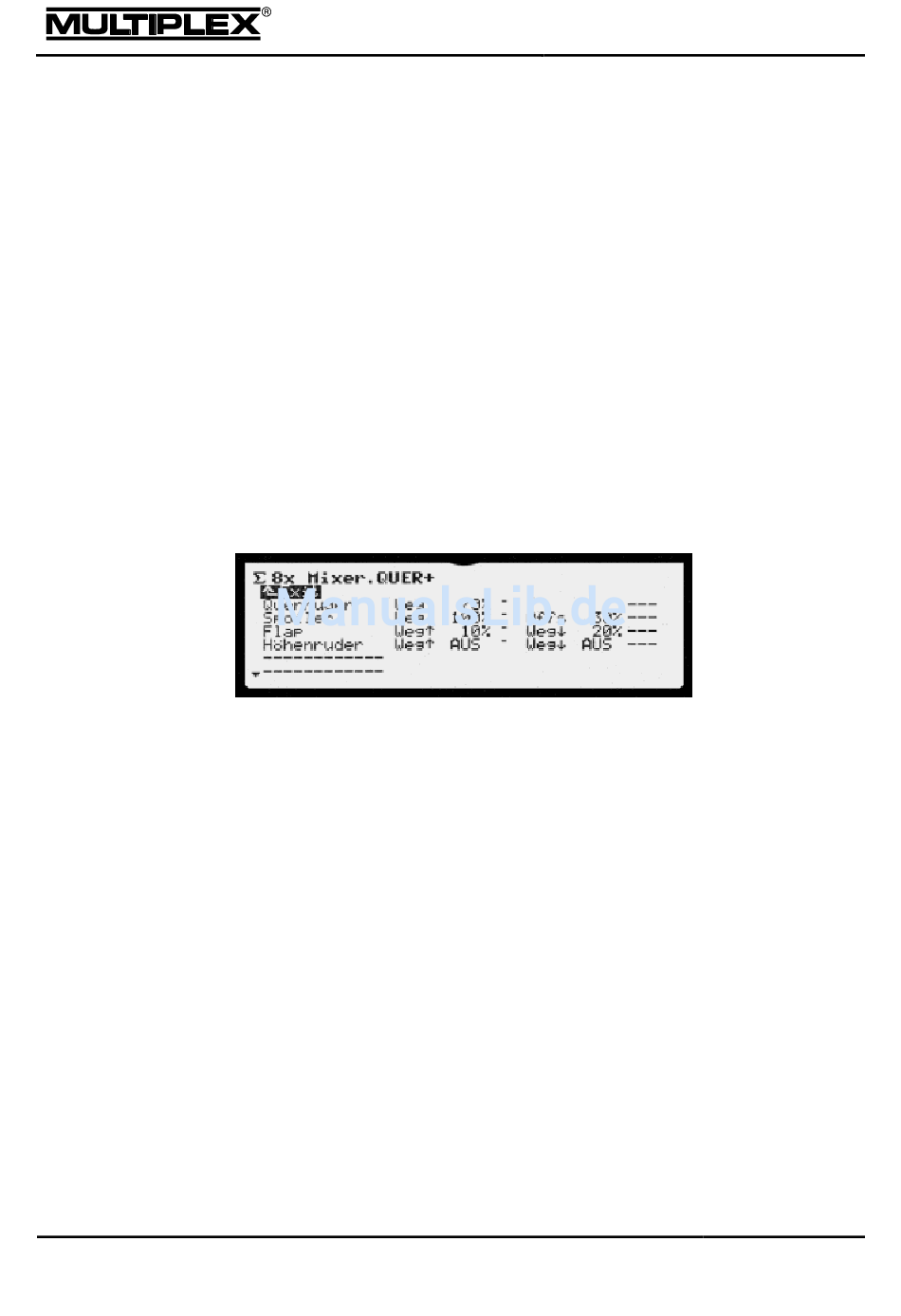

Die Einstellung der Servo-seitigen Mixer wird hier am Beispiel des Mixers QUER+
erklärt, wie er in der Modellvorlage SEGLER+ verwendet wird.
Jede Zeile im Display hat 2 Eingabe- und 2 Anzeigefelder:
Querruder: Hier stellen Sie den Ausschlag des Querruders nach oben ein. Die
Differenzierung erfolgt im Mixer Q.-Differenzial. Beachten Sie die Richtungen
von Knüppel und Ruder: Polen Sie den Weg bei Bedarf mit der REV/CLR Taste
um. Überprüfen Sie auch dir Richtung der Differenzierung. Stärke und Richtung
können Sie im Mixer Q.-Differenzial für alle Querruderanteile anpassen. Wenn
Spoiler zugemixt wird, sollten Sie den Mode der Differenzierung auf +SPOILER
schalten.
Spoiler: Neben Weg wird der Endausschlag des Spoilers im Querruder
eingestellt. Dessen Richtung wird vom Vorzeichen des Einstellwerts bestimmt.
Mit Offs verschieben Sie den Nullpunkt des Ausgangssignals, um den Servoweg
voll auszunutzen (immer gegen die Spoiler Richtung).
Flap: Stellen sie mit den beiden Einstellwerten die Ruderausschläge, getrennt
nach oben und unten, ein.
Höhenruder: Der Anteil wird ungetrimmt verwendet. Stellen sie mit den beiden
Einstellwerten die Ruderausschläge, getrennt nach oben und unten, ein.
PROFI TX
Seite 131
