Magicswitch - Multiplex PROFI TX 9 Bedienungsanleitung

Die Menüs
4.3.7.2
Seite 102
Zum Einstellen einer Schaltschwelle gehen Sie wie folgt vor:
1. Wählen Sie das gewünschte Bedienelement.
2. Öffnen Sie die Schaltschwelle unten.
3. Passen Sie mit den mit den Tasten + und – oder mit der zentralen
Drehscheibe den Wert entsprechend an.
4. Öffnen Sie die Schaltschwelle oben.
5. Passen Sie den Wert an.

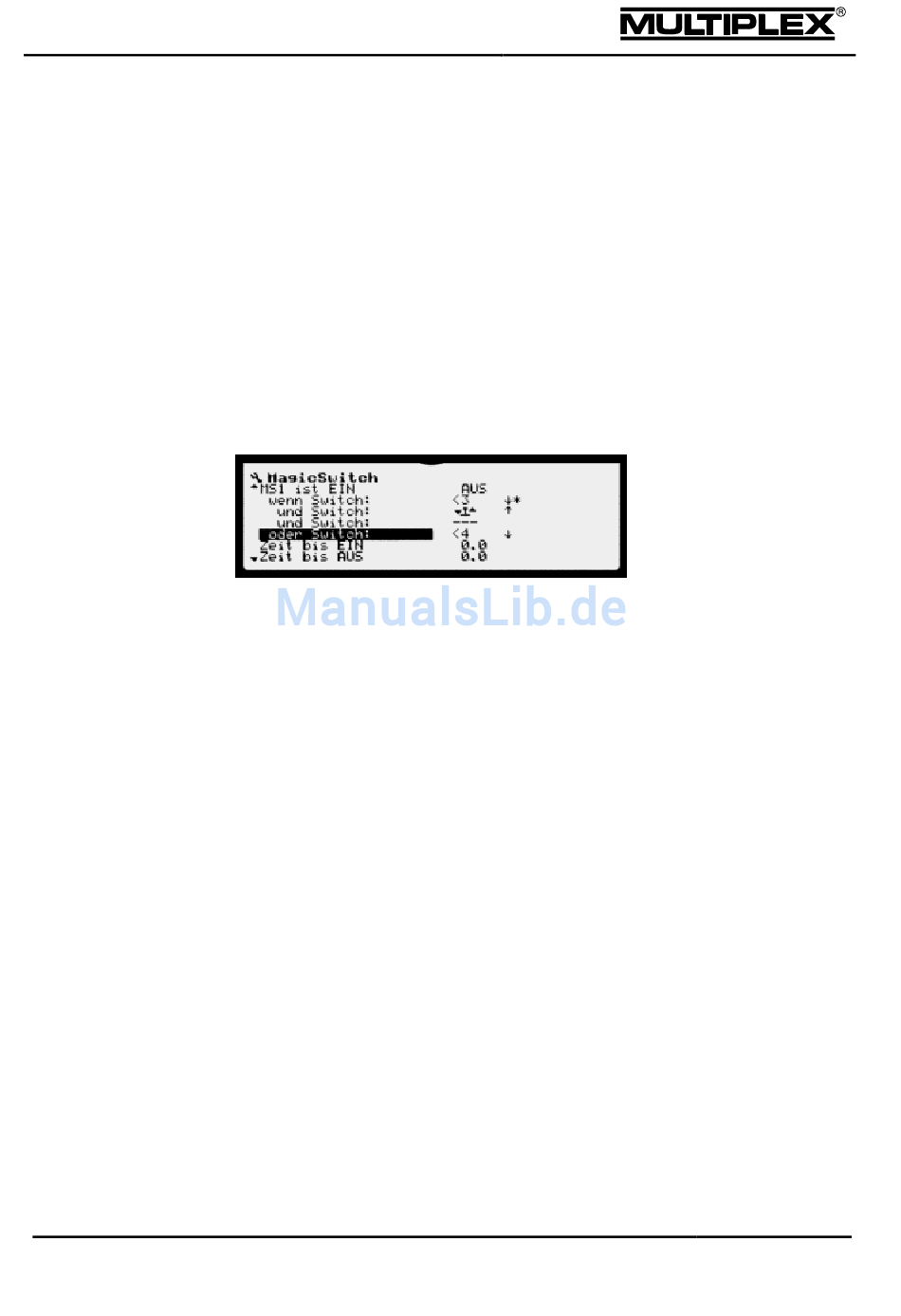

MagicSwitch

Im Untermenü MagicSwitch ändern Sie die Konfiguration und die
Einstellungen für die 4 MagicSwitch MS1 bis MS4 (siehe Abschnitt
„MagicSwitch" auf Seite169).
Es sind folgende Einstellungen möglich:
wenn/und Switch
Zuordnung von Schaltern die UND verknüpft werden. D.h. der MagicSwitch
nimmt den Zustand EIN an wenn alle hier zugeordneten Schalter EIN sind.
oder Switch
Zuordnung eines Schalters der ODER verknüpft wird. Der MagicSwitch ist EIN
wenn entweder dieser Schalter EIN ist, oder alle Schalter der UND Reihe EIN
sind.
Zeit bis EIN, Zeit bis AUS
Verzögerung, mit der der Ausgang des MagicSwitch geschaltet werden soll;
die Verzögerungen in Richtung AUS bzw. EIN sind getrennt einstellbar.
Zum Zuordnen eines MagicSwitch gehen Sie wie folgt vor:
1. Öffnen Sie das gewünschte Eingabefeld.
2. Ordnen Sie mit der zentralen Drehscheibe den gewünschten Schalter zu.
3. Stellen Sie den Schalter auf die EIN-Position oder wählen Sie sie mit der Taste
REV/CLR.
4. Schließen Sie das Eingabefeld.
PROFI TX
