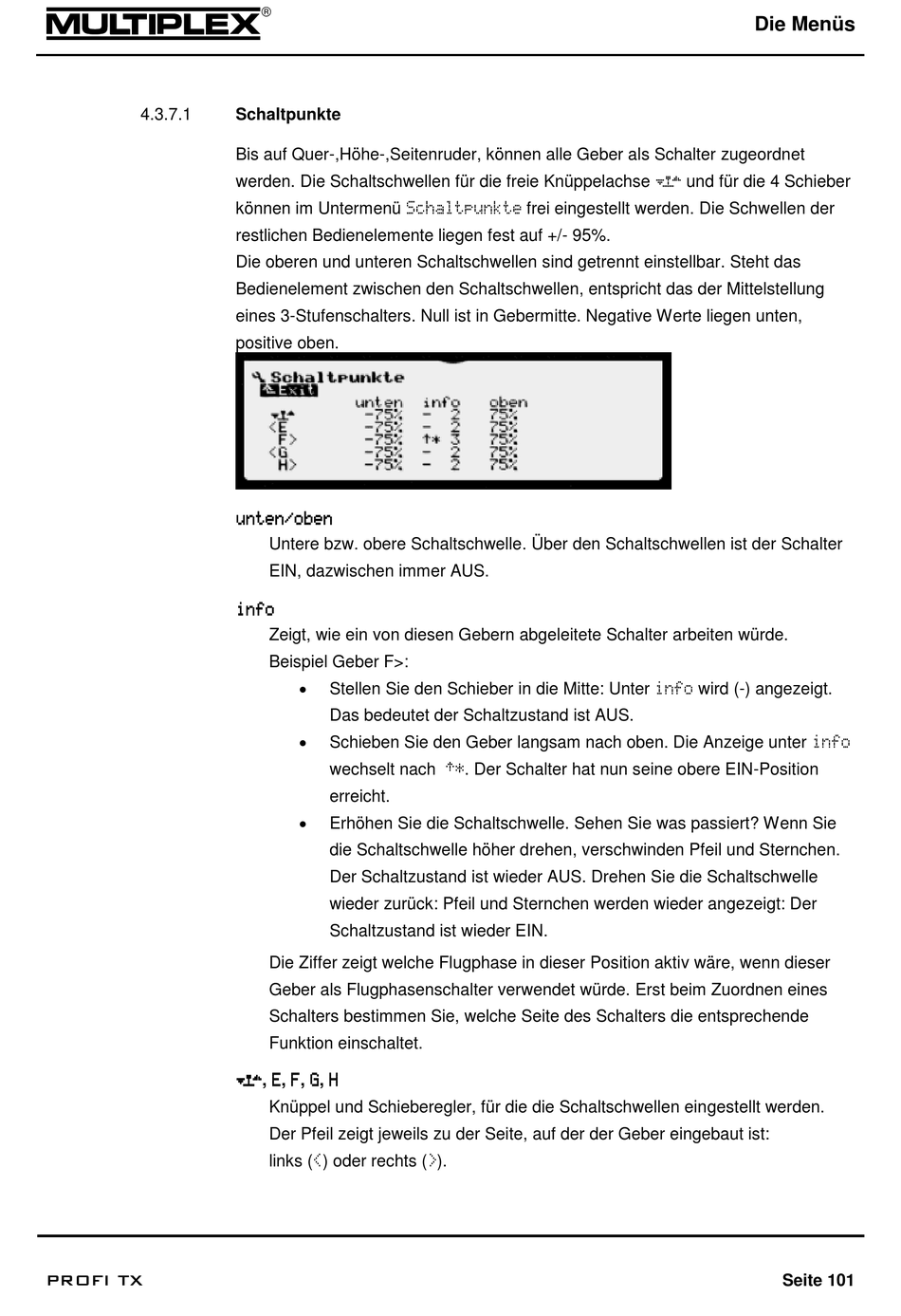

4.3.7.1
PROFI TX
Schaltpunkte
Bis auf Quer-,Höhe-,Seitenruder, können alle Geber als Schalter zugeordnet
werden. Die Schaltschwellen für die freie Knüppelachse ‡ und für die 4 Schieber
können im Untermenü Schaltpunkte frei eingestellt werden. Die Schwellen der
restlichen Bedienelemente liegen fest auf +/- 95%.
Die oberen und unteren Schaltschwellen sind getrennt einstellbar. Steht das
Bedienelement zwischen den Schaltschwellen, entspricht das der Mittelstellung
eines 3-Stufenschalters. Null ist in Gebermitte. Negative Werte liegen unten,
positive oben.
unten/oben
Untere bzw. obere Schaltschwelle. Über den Schaltschwellen ist der Schalter
EIN, dazwischen immer AUS.
info
Zeigt, wie ein von diesen Gebern abgeleitete Schalter arbeiten würde.
Beispiel Geber F>:
Stellen Sie den Schieber in die Mitte: Unter info wird (-) angezeigt.
Das bedeutet der Schaltzustand ist AUS.
Schieben Sie den Geber langsam nach oben. Die Anzeige unter info
wechselt nach '*. Der Schalter hat nun seine obere EIN-Position
erreicht.
Erhöhen Sie die Schaltschwelle. Sehen Sie was passiert? Wenn Sie
die Schaltschwelle höher drehen, verschwinden Pfeil und Sternchen.
Der Schaltzustand ist wieder AUS. Drehen Sie die Schaltschwelle
wieder zurück: Pfeil und Sternchen werden wieder angezeigt: Der
Schaltzustand ist wieder EIN.
Die Ziffer zeigt welche Flugphase in dieser Position aktiv wäre, wenn dieser
Geber als Flugphasenschalter verwendet würde. Erst beim Zuordnen eines
Schalters bestimmen Sie, welche Seite des Schalters die entsprechende
Funktion einschaltet.
‡, E, F, G, H
Knüppel und Schieberegler, für die die Schaltschwellen eingestellt werden.
Der Pfeil zeigt jeweils zu der Seite, auf der der Geber eingebaut ist:
links (<) oder rechts (>).
Die Menüs
Seite 101
