PROFI TX
MagicSwitch
Die PROFI TX besitzt 4 Magic Switches.
Ein MagicSwitch ist ein logischer Schalter, der wie ein reales Bedienelement einer
Schalt- oder Steuerfunktion zugeordnet werden kann.
Er verknüpft bis zu 4 Schalter (auch andere MagicSwitch und Flugphasen).
Die ersten werden UND verknüpft: Der Ausgang des MagicSwitch geht nur auf EIN
wenn alle Schalter EIN sind. Nicht verwendete Eingänge gelten als eingeschaltet.
Der 4. Schalter bewirkt eine ODER-Funktion mit dem Ergebnis der UND-Gruppe.
Wenn dieser Schalter EIN ist, oder die UND-Gruppe ist EIN, ist der MagicSwitch
EIN. Ohne zugeordneten Schalter gilt dieser Eingang als ausgeschaltet.
Der MagicSwitch ist eingeschaltet, wenn alle ihm zugeordneten Schalter der UND-
Gruppe ODER der 4. Schalter eingeschaltet sind.
Der Ausgang des MagicSwitch schaltet mit einer einstellbaren Verzögerung. Die
Verzögerungen in Richtung AUS bzw. EIN sind getrennt einstellbar.

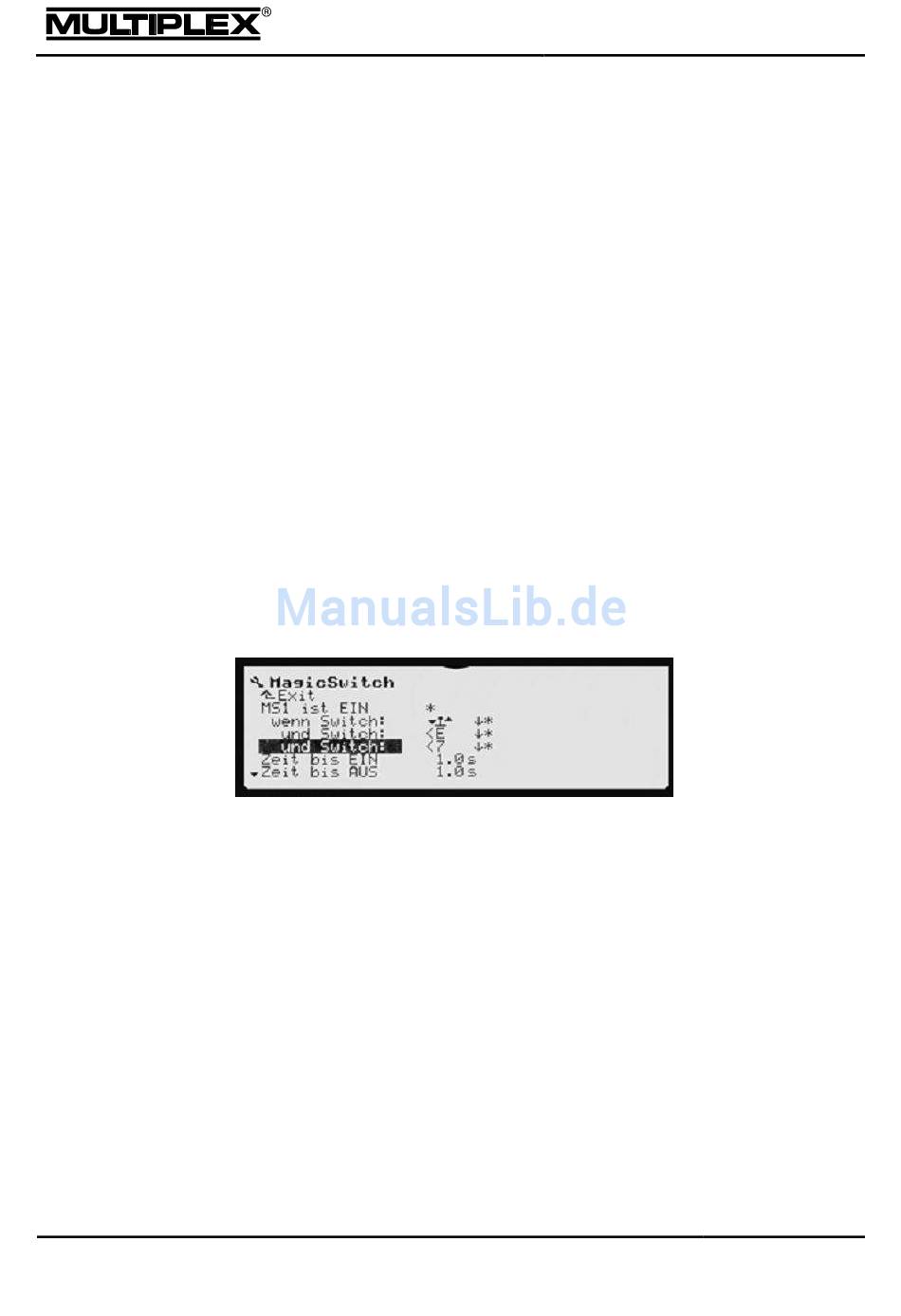

Sie ordnen die Schalter im Menü Setup > Schalter zuord. > MagicSwitch zu
(siehe Seite 102).
Zum Zuordnen eines MagicSwitch gehen Sie wie folgt vor:
1.
Stellen Sie die Eingabemarke auf einen Schalter (Switch).
2.
Öffnen Sie das gewünschte Eingabefeld daneben.
3. Ordnen Sie mit der zentralen Drehscheibe oder durch Bewegen den
gewünschten Schalter zu. Die Schalter MS1, MS2 (MagicSwitch), FP1 bis FP4
(Flugphasen) können nicht durch Bewegen zugeordnet werden.
4. Stellen Sie den Schalter auf die EIN-Position oder wählen Sie die EIN-Position
mit der Taste REV/CLR.
5. Schließen Sie das Eingabefeld.
Den Sender bedienen
Seite 169
