Der Sender
2.3.4
Seite 38

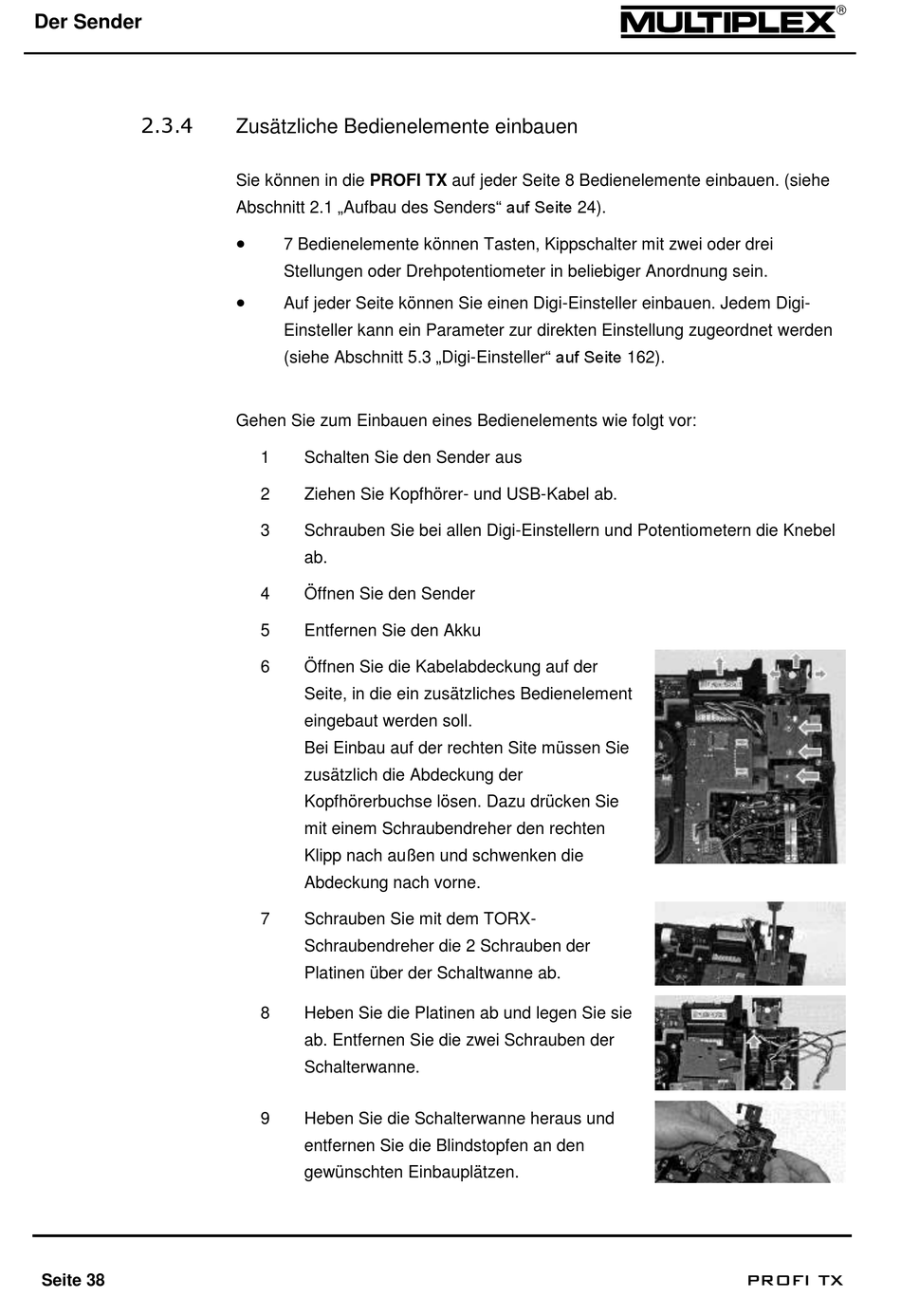

Zusätzliche Bedienelemente einbauen
Sie können in die PROFI TX auf jeder Seite 8 Bedienelemente einbauen. (siehe
Abschnitt 2.1 „Aufbau des Senders" auf Seite 24).
7 Bedienelemente können Tasten, Kippschalter mit zwei oder drei
Stellungen oder Drehpotentiometer in beliebiger Anordnung sein.
Auf jeder Seite können Sie einen Digi-Einsteller einbauen. Jedem Digi-
Einsteller kann ein Parameter zur direkten Einstellung zugeordnet werden
(siehe Abschnitt 5.3 „Digi-Einsteller" auf Seite 162).
Gehen Sie zum Einbauen eines Bedienelements wie folgt vor:
1
Schalten Sie den Sender aus
2
Ziehen Sie Kopfhörer- und USB-Kabel ab.
3
Schrauben Sie bei allen Digi-Einstellern und Potentiometern die Knebel
ab.
4
Öffnen Sie den Sender
5
Entfernen Sie den Akku
6
Öffnen Sie die Kabelabdeckung auf der
Seite, in die ein zusätzliches Bedienelement
eingebaut werden soll.
Bei Einbau auf der rechten Site müssen Sie
zusätzlich die Abdeckung der
Kopfhörerbuchse lösen. Dazu drücken Sie
mit einem Schraubendreher den rechten
Klipp nach außen und schwenken die
Abdeckung nach vorne.
7
Schrauben Sie mit dem TORX-
Schraubendreher die 2 Schrauben der
Platinen über der Schaltwanne ab.
8
Heben Sie die Platinen ab und legen Sie sie
ab. Entfernen Sie die zwei Schrauben der
Schalterwanne.
9
Heben Sie die Schalterwanne heraus und
entfernen Sie die Blindstopfen an den
gewünschten Einbauplätzen.
PROFI TX
