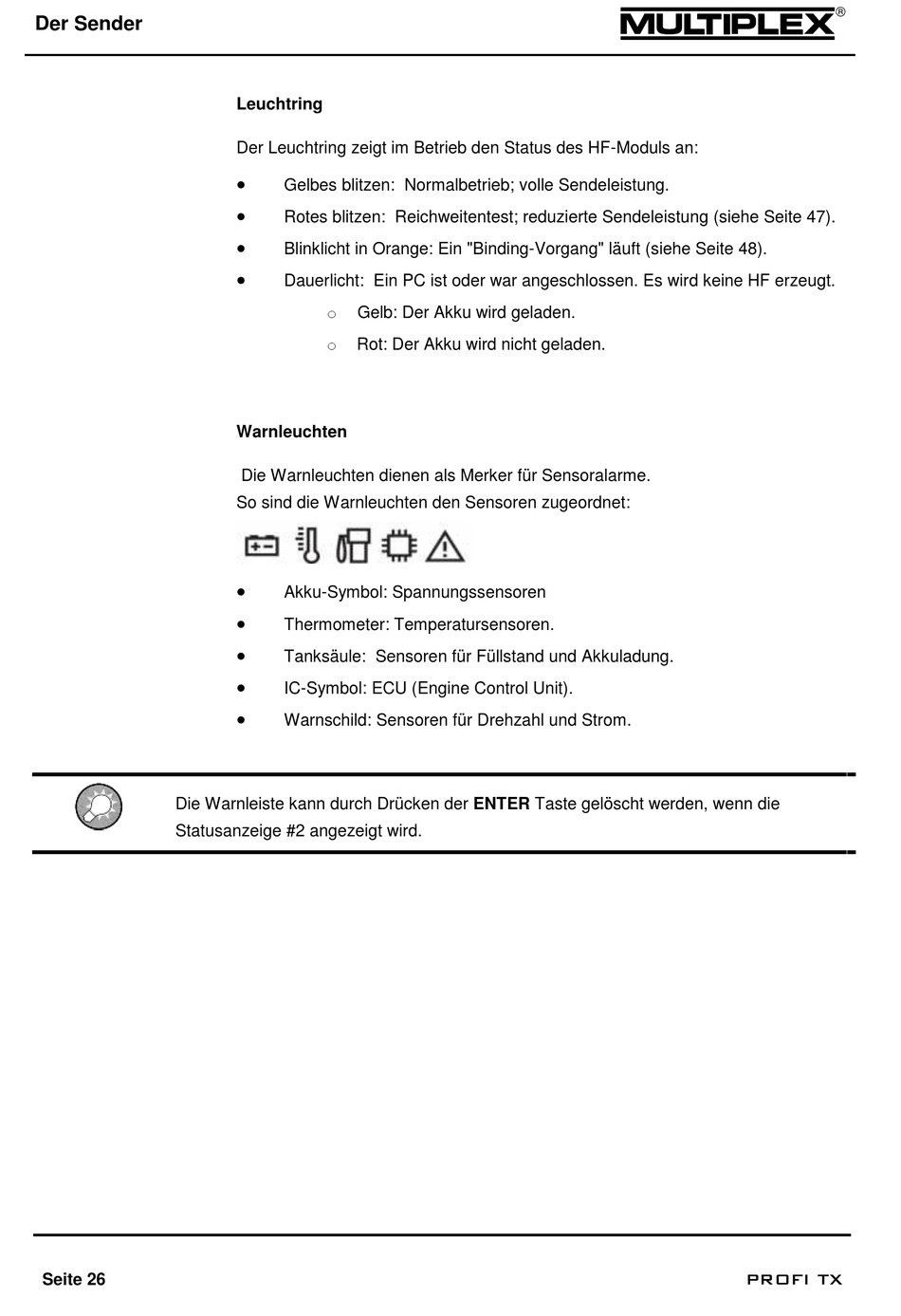

Multiplex PROFI TX 9 Bedienungsanleitung Seite 28

Der Sender
Die Warnleiste kann durch Drücken der ENTER Taste gelöscht werden, wenn die
Statusanzeige #2 angezeigt wird.
Seite 26
Leuchtring
Der Leuchtring zeigt im Betrieb den Status des HF-Moduls an:

Gelbes blitzen: Normalbetrieb; volle Sendeleistung.

Rotes blitzen: Reichweitentest; reduzierte Sendeleistung (siehe Seite 47).

Blinklicht in Orange: Ein "Binding-Vorgang" läuft (siehe Seite 48).

Dauerlicht: Ein PC ist oder war angeschlossen. Es wird keine HF erzeugt.
o
Gelb: Der Akku wird geladen.
o
Rot: Der Akku wird nicht geladen.
Warnleuchten
Die Warnleuchten dienen als Merker für Sensoralarme.
So sind die Warnleuchten den Sensoren zugeordnet:

Akku-Symbol: Spannungssensoren

Thermometer: Temperatursensoren.

Tanksäule: Sensoren für Füllstand und Akkuladung.

IC-Symbol: ECU (Engine Control Unit).

Warnschild: Sensoren für Drehzahl und Strom.
PROFI TX
