d) Scegliere il formato degli impulsi e la direzione di funzionamento:
Per elicotteri con regolazione meccanica del piatto ciclico regolare nel menu
SERVO il formato degli impulsi ed i revers, continuare infine con il punto 3.2.2.
Per elicotteri con piatto ciclico a 3 punti 120° attivare e regolare dapprima il
mixer per il rotore principale, altrimenti i servi 1, 2 e 4 resta-
no fermi.
e) Attivare la miscelazione per comando a 120°

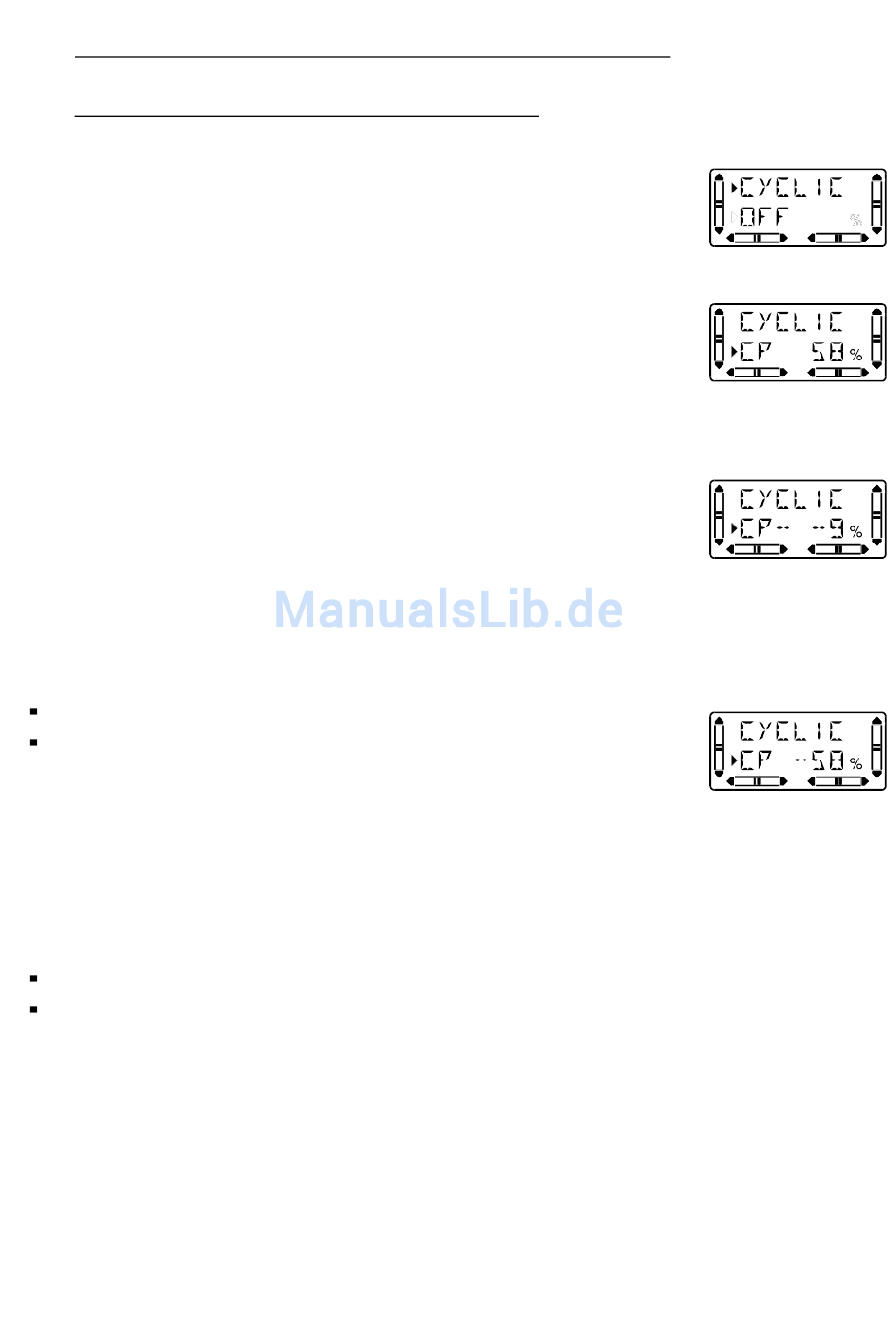

Cercare nel menu MIX il punto CYCLIC e passare alla seconda
riga.
Portare lo stick del passo collettivo in posizione massima e,
girando il regolatore digitale, aumentare la corsa del passo.
In questo caso il piatto ciclico viene alzato contemporanea-
mente da tutti e tre i rinvii collegati ad esso. In caso contra-
rio, passare al menu SERVO ed invertire il senso di rotazione dei servi con movi
mento errato.
Portare quindi lo stick in posizione minima ed aumentare
anche in questo caso la corsa del passo. Nel display appare
"CP–" per indicare che si sta regolando il valore per il passo
negativo.
f) Controllare/cambiare la funzione beccheggio (solo rotore 120°)
Il piatto ciclico deve inclinarsi in avanti, spostando lo stick del beccheggio in
avanti. In caso contrario:
Portare lo stick del passo in posizione massima
regolare con il regolatore digitale la corsa del passo in
modo che la stessa percentuale (p.es. 58%) venga indi-
cata come valore negativo
Questa situazione si verrà a creare solo con i servi del piatto ciclico girati di 180°
(servo beccheggio davanti all'albero del rotore).
g) Controllare/cambiare la funzione rollio (solo rotore 120°)
Il piatto ciclico deve inclinarsi in sinistra, spostando lo stick del rollio a sinistra. In
caso contrario:
Invertire i collegamenti sulla ricevente dei servi 1 e 2
Invertire il senso di rotazione dei servi 1 e 2 (menu SERVO
NOTA! Ridurre le corse per rollio e beccheggio!
Le corse per rollio e beccheggio possono essere ridotte nel menu Dual-Rate. Se
l'interruttore per Dual-Rate è installato, però lo si vuole disattivare, regolare per
entrambe le posizioni dell'interruttore valori uguali.
(8.4.1. delle istruzioni d'uso, pagina 26)
