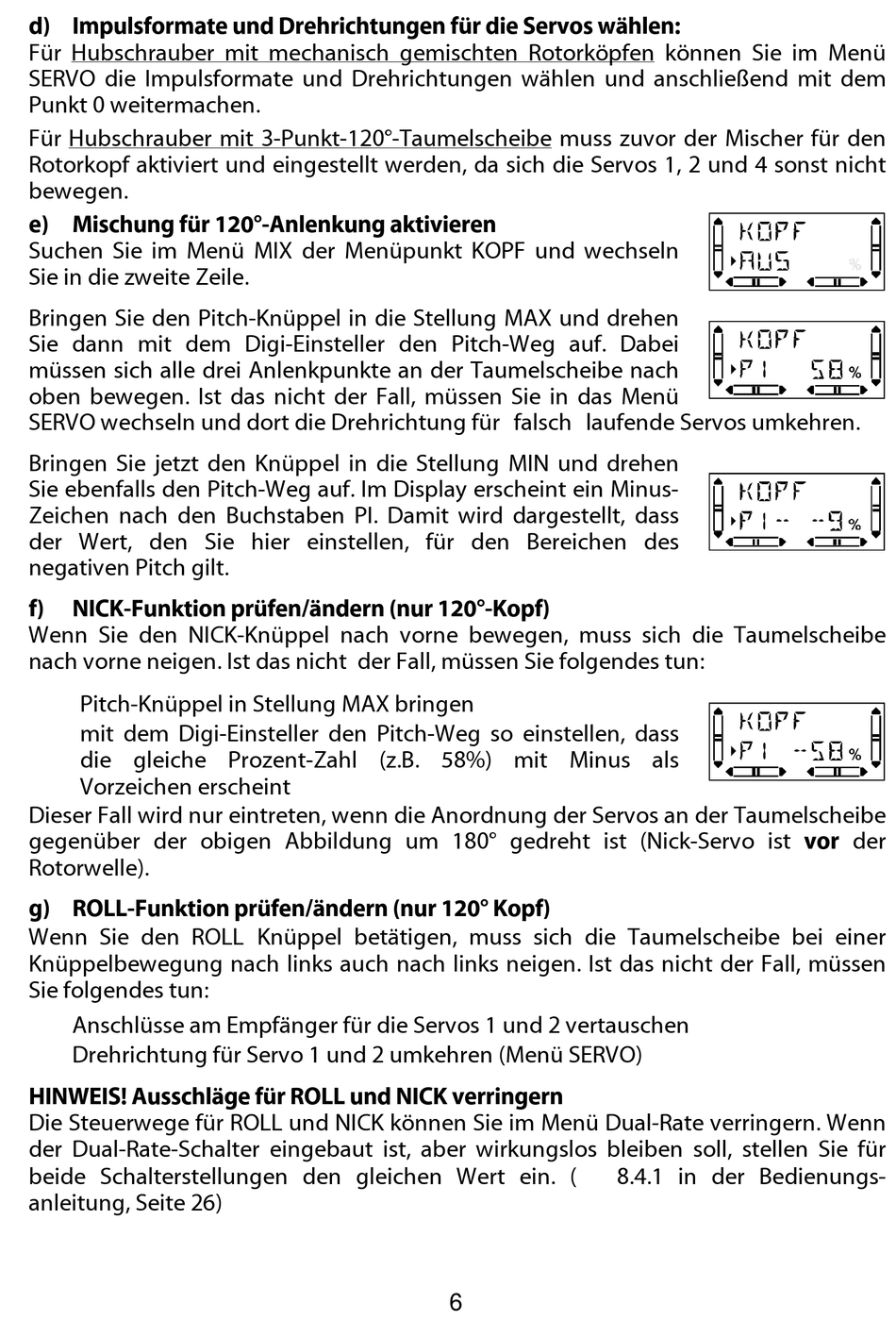

d) Impulsformate und Drehrichtungen für die Servos wählen:
Für Hubschrauber mit mechanisch gemischten Rotorköpfen können Sie im Menü
SERVO die Impulsformate und Drehrichtungen wählen und anschließend mit dem
Punkt 0 weitermachen.
Für Hubschrauber mit 3-Punkt-120°-Taumelscheibe muss zuvor der Mischer für den
Rotorkopf aktiviert und eingestellt werden, da sich die Servos 1, 2 und 4 sonst nicht
bewegen.
e) Mischung für 120°-Anlenkung aktivieren
Suchen Sie im Menü MIX der Menüpunkt KOPF und wechseln
Sie in die zweite Zeile.
Bringen Sie den Pitch-Knüppel in die Stellung MAX und drehen
Sie dann mit dem Digi-Einsteller den Pitch-Weg auf. Dabei
müssen sich alle drei Anlenkpunkte an der Taumelscheibe nach
oben bewegen. Ist das nicht der Fall, müssen Sie in das Menü
SERVO wechseln und dort die Drehrichtung für „falsch" laufende Servos umkehren.
Bringen Sie jetzt den Knüppel in die Stellung MIN und drehen
Sie ebenfalls den Pitch-Weg auf. Im Display erscheint ein Minus-
Zeichen nach den Buchstaben PI. Damit wird dargestellt, dass
der Wert, den Sie hier einstellen, für den Bereichen des
negativen Pitch gilt.
f) NICK-Funktion prüfen/ändern (nur 120°-Kopf)
Wenn Sie den NICK-Knüppel nach vorne bewegen, muss sich die Taumelscheibe
nach vorne neigen. Ist das nicht der Fall, müssen Sie folgendes tun:
§
Pitch-Knüppel in Stellung MAX bringen
§
mit dem Digi-Einsteller den Pitch-Weg so einstellen, dass
die gleiche Prozent-Zahl (z.B. 58%) mit Minus als
Vorzeichen erscheint
Dieser Fall wird nur eintreten, wenn die Anordnung der Servos an der Taumelscheibe
gegenüber der obigen Abbildung um 180° gedreht ist (Nick-Servo ist vor der
Rotorwelle).
g) ROLL-Funktion prüfen/ändern (nur 120° Kopf)
Wenn Sie den ROLL
Knüppelbewegung nach links auch nach links neigen. Ist das nicht der Fall, müssen
Sie folgendes tun:
§
Anschlüsse am Empfänger für die Servos 1 und 2 vertauschen
§
Drehrichtung für Servo 1 und 2 umkehren (Menü SERVO)
HINWEIS! Ausschläge für ROLL und NICK verringern
Die Steuerwege für ROLL und NICK können Sie im Menü Dual-Rate verringern. Wenn
der Dual-Rate-Schalter eingebaut ist, aber wirkungslos bleiben soll, stellen Sie für
beide Schalterstellungen den gleichen Wert ein. (è 8.4.1 in der Bedienungs-
anleitung, Seite 26)
–
Knüppel betätigen, muss sich die Taumelscheibe bei einer
6
