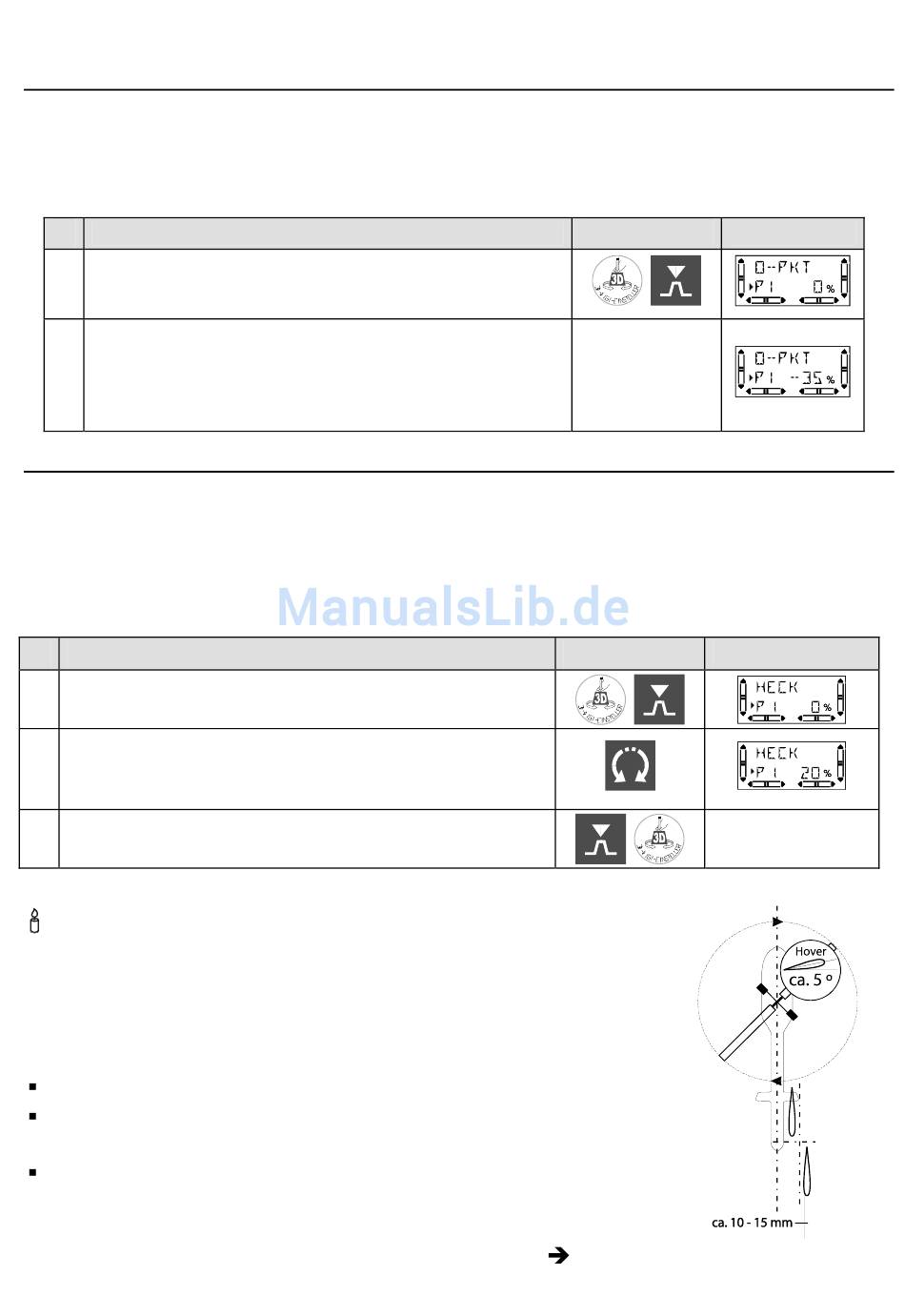

3.2.3. Nouveauté: Réglage du point mort de mixage Pitch-Rotor ar-
rière
Le mixage Pitch et rotor arrière doit démarrer à Pitch 0°. Normalement le point O°
ne correspond pas à la position neutre du manche de commande du Pas. Il se
trouve entre le neutre du manche (stationnaire) et la position Pas mini.
Le réglage du Point 0° se fait de la manière suivante:
Etape
Dans le menu MIX, choisir 0-PKT,
1.
puis passer sur la seconde ligne
Avec le manche du Pas et un gabarit, régler l'inci-
dence des pales à 0°. Dans le Display apparaît
2.
alors la valeur en % au manche du Pas.
Appuyer sur la souris mémorise la valeur.
3.2.4. Compensation statique du rotor arrière
Si, en partant d'un vol stationnaire, le modèle monte ou descend (Pitch), le couple
augmente ou diminue. L'hélicoptère tourne alors autour de l'axe principal. La com-
pensation statique, si elle est bien réglée, compense la modification de ce couple
dans la monté ou dans le descente en minimisant ainsi cette rotation autour de
l'axe principal.
Une compensation statique est réglée de la manière suivante:
Etape
Dans le menu MIX, choisir HECK PI et passer sur
1.
Avec le manche de commande du Pas, choisir la
2. valeur pour la montée (PI) ou la descente (PI-), ré-
Retour sur la première ligne. Pour la suite, se re-
3.
porter à la vue d'ensemble des menus
Le § 3.2.8, point b vous donnera encore plus d'informations à ce sujet.
CONSEIL ! Réglage de la compensation statique du ro-
tor arrière
Si la notice de montage de l'hélicoptère ne donne aucune va-
leur relative nécessaire à la compensation du rotor arrière, la
compensation du rotor arrière peut être réglée de la manière
suivante:
Tournez les deux pales du rotor arrière vers le haut.
Mettez le manche de commande du Pas en position
maximum (montée) puis en position minimum (descente).
Réglez ensuite HECK PI de telle sorte que le distance en-
tre l'extrémité des deux pales soit env. de 30 mm (env. 10
mm pour la descente.
Un réglage précis ne peut être effectué qu'en vol (
le deuxième ligne
gler avec la souris
3.2.8. b).
